Schneider Electric

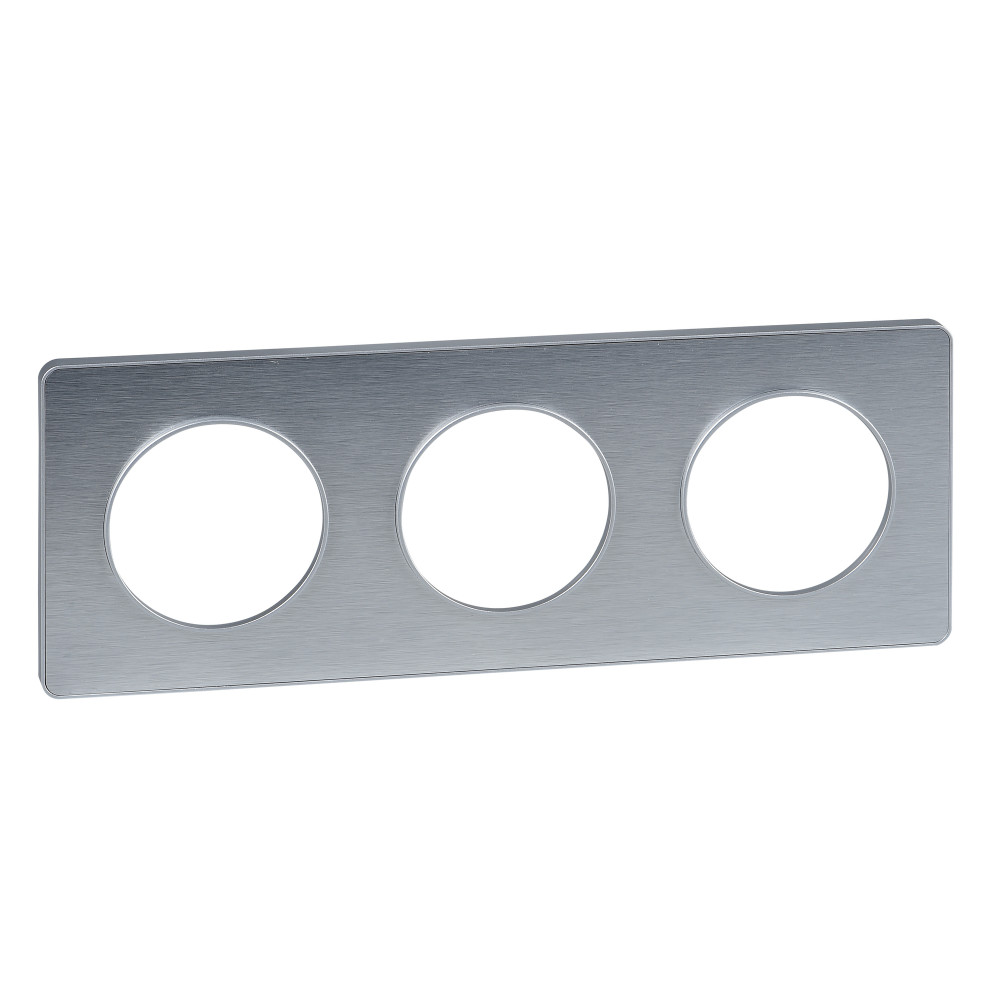

ODACE РАМКА 3-пост., для мех-ма цв.алюм., гориз. и верт. монтаж, ПОЛИР. АЛЮМИНИЙ
ИсточникКаталог Systeme Electric
КлассификацияEC000007
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина227 мм
Высота85 мм
Глубина10 мм
Защитное покрытие поверхностиДекоративное
Вид или марка материалаТермопласт
МатериалПластик
Способ или тип крепленияЗащелкивание
Ориентация монтажаГоризонтальн. и вертикальн.
Описание и назначение
Рамка Schneider Electric ODACE (материал полированный алюминий) трёхместная для механизма цвета алюминий.
- Устанавливается в вертикальном или горизонтальном положениях.
- Позволяет гармонично вписать электроустановочное изделие в интерьер помещения и создать свой неповторимый дизайн.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Не содержит (без) галогеновEF000025 | Нет |
|---|---|
| Степень защиты - IPEF005474 | IP21 |
| Рабочая температура окружающей средыданные поставщика | 5-45 °C |
| Степень защиты ipданные поставщика | IP21 D в единицах производителя |
| Стойкость к агрессивным веществамданные поставщика | resistant to alcohol (70 %) resistant to alcohol (96 %) resistant to A-Lactic Acid resistant to diluted quaternary ammonium resistant to diluted bleach resistant to diluted ammonia resistant to soapy |
| Температура окружающей среды при храненииданные поставщика | -5-50 °C |
Электрические и световые параметры 1
| Направление установкиданные поставщика | горизонтальная/вертикальная |
|---|
Материалы и конструкция 9
| ЦветEF000007 | Алюминий |
|---|---|
| Защитное покрытие поверхностиEF000139 | Декоративное |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Материалданные поставщика | PC (поликарбонат): декоративная рамка алюминий в единицах производителя |
| Минимальная партия для продажиданные поставщика | 1 |
| Оттенок цветаданные поставщика | Алюминий |
| Тип покрытияданные поставщика | глянцевый и матовый |
| Цветовой оттенокданные поставщика | белый и матовый металлический алюминий (RAL 9003) |
Монтаж и подключение 7
| Способ или тип крепленияEF002442 | Защелкивание |
|---|---|
| Ориентация монтажаEF003824 | Горизонтальн. и вертикальн. |
| Подходит для установки в полEF005864 | Да |
| Подходит для установки в кабель-каналEF006572 | Да |
| Подходит для встроенного монтажаEF006745 | Да |
| С монтажной решеткойEF012039 | Да |
| Тип монтажаданные поставщика | утопленный |
Механические характеристики 2
| Ударопрочность по стандарту EN 50102EF004293 | IK04 |
|---|---|
| Степень ударостойкости ikданные поставщика | IK04 |
Классификация и назначение 6
| Поле для надписи или информац поверхностьEF001035 | Да |
|---|---|
| Тип поверхностиEF006569 | Матовый (-ая) |
| Серияданные поставщика | Odace Odace |
| Стандартыданные поставщика | NF C 61-314 2006/95/EEC EN 60669-1 UNE 20315-1-1 |
| Тип продуктаданные поставщика | рамка |
| Тип упаковкиданные поставщика | Флоупак |
Прочие характеристики 17
| Количество постовEF000074 | 3 |
|---|---|
| С откидной крышкойEF000117 | Да |
| ПрозрачныйEF006243 | Да |
| Количество постов по горизонталиEF008858 | 3 |
| Количество постов по вертикалиEF008859 | 3 |
| Type of frameданные поставщика | triple |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество в одном комплектеданные поставщика | комплект из 5 шт. |
| Количество постовданные поставщика | 3-постовая в единицах производителя |
| Количество рамокданные поставщика | три горизонтальных/вертикальных поста, 71 мм |
| Названиеданные поставщика | Сенсорный |
| Расстояние между центрамиданные поставщика | 71 мм |
| Режим фиксацииданные поставщика | защёлкивание |
| Сегмент рынкаданные поставщика | рынок жилья малые коммерческие предприятия |
| Сертификацияданные поставщика | Aenor: 030/2205 LCIE: NF 603415A N NF |
| Целевой каналданные поставщика | do it yourself |
| Экологичностьданные поставщика | не содержит галогенов |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 227 мм |
|---|---|
| ВысотаEF000040 | 85 мм |
| ГлубинаEF000049 | 10 мм |
| Вес неттоданные поставщика | 0.03062 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.227 × 0.086 × 0.01 см | 0.049 | 0.00019522 | |
| Групповая упаковка | 7 шт. | 0.275 × 0.104 × 0.137 м | 0.431 | 0.0039182 | |
| TRANSPORTING | 14 шт. | 0.4 × 0.3 × 0.15 м | 1.17 | 0.018 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.227 × 0.086 × 0.01 см
- Вес, кг
- 0.049
- Объём, м³
- 0.00019522
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 7 шт.
- Габариты
- 0.275 × 0.104 × 0.137 м
- Вес, кг
- 0.431
- Объём, м³
- 0.0039182
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 14 шт.
- Габариты
- 0.4 × 0.3 × 0.15 м
- Вес, кг
- 1.17
- Объём, м³
- 0.018
- EAN / GTIN
