Schneider Electric

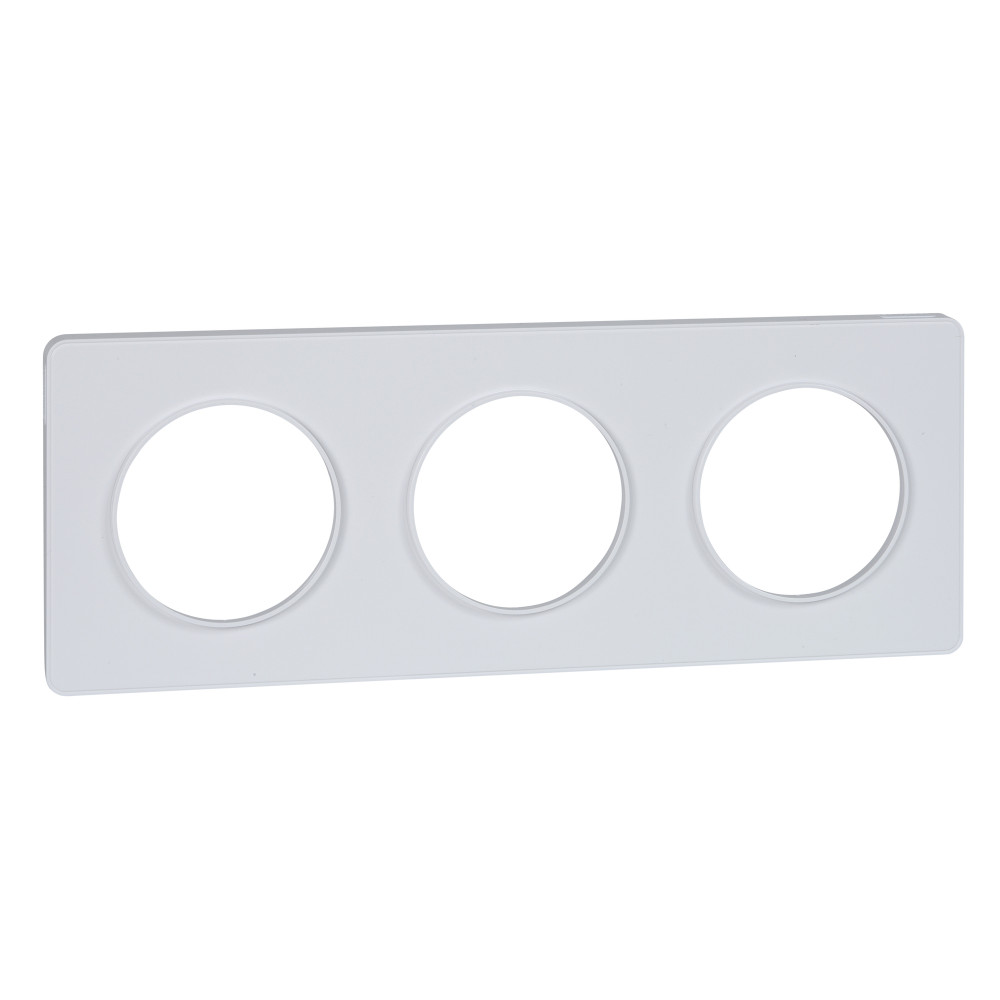

ODACE РАМКА 3-пост., для мех-ма бел. цв., гориз. и верт. монтаж, БЕЛЫЙ
ИсточникКаталог Systeme Electric
КлассификацияEC000007
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина227 мм
Высота85 мм
Глубина10 мм
Защитное покрытие поверхностиНеобработанная
Вид или марка материалаТермопласт
МатериалПластик
Способ или тип крепленияЗащелкивание
Ориентация монтажаГоризонтальн. и вертикальн.
Описание и назначение
Рамка Schneider Electric ODACE (цвет белый) трёхместная для механизма цвета белый.
- Устанавливается в вертикальном или горизонтальном положениях.
- Позволяет гармонично вписать электроустановочное изделие в интерьер помещения и создать свой неповторимый дизайн.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Не содержит (без) галогеновEF000025 | Нет |
|---|---|
| Степень защиты - IPEF005474 | IP21 |
| Рабочая температураданные поставщика | 5-45 °C |
| Степень защиты ikданные поставщика | IK04 |
| Степень защиты ipданные поставщика | IP21 D в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -5-50 °C |
Электрические и световые параметры 1
| Направление установкиданные поставщика | horizontal/vertical |
|---|
Материалы и конструкция 10
| ЦветEF000007 | Белый |
|---|---|
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Цвет по RALEF003882 | 9003 |
| Материалданные поставщика | термопластик АБС, устойчивый к УФ излучения: наружный диск в единицах производителя |
| Минимальная партия для продажиданные поставщика | 1 |
| Оттенок цветаданные поставщика | белый |
| Тип покрытияданные поставщика | глянцевая |
| Цветовой оттенокданные поставщика | белый (RAL 9003) |
Монтаж и подключение 7
| Способ или тип крепленияEF002442 | Защелкивание |
|---|---|
| Ориентация монтажаEF003824 | Горизонтальн. и вертикальн. |
| Подходит для установки в полEF005864 | Да |
| Подходит для установки в кабель-каналEF006572 | Да |
| Подходит для встроенного монтажаEF006745 | Да |
| С монтажной решеткойEF012039 | Да |
| Тип монтажаданные поставщика | скрытый |
Механические характеристики 1
| Ударопрочность по стандарту EN 50102EF004293 | IK04 |
|---|
Классификация и назначение 8
| Поле для надписи или информац поверхностьEF001035 | Да |
|---|---|
| Тип поверхностиEF006569 | Глянцевый |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серияданные поставщика | Odace |
| Серия продуктаданные поставщика | Odace |
| Стандартыданные поставщика | NF C 61-314 UNE 20315-1-1 EN 60669-1 2006/95/EEC |
| Тип продуктаданные поставщика | рамка |
| Тип упаковкиданные поставщика | Флоупак |
Прочие характеристики 25
| Количество постовEF000074 | 3 |
|---|---|
| С откидной крышкойEF000117 | Да |
| ПрозрачныйEF006243 | Да |
| Количество постов по горизонталиEF008858 | 3 |
| Количество постов по вертикалиEF008859 | 3 |
| Type of frameданные поставщика | triple |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Здоровье и проблемы окружающей средыданные поставщика | не содержащий галогенов |
| Количество в одном комплектеданные поставщика | комплект из 5 шт. |
| Количество постовданные поставщика | 3-постовая в единицах производителя |
| Количество рамокданные поставщика | три горизонтальных/вертикальных поста, 71 мм |
| Названиеданные поставщика | Сенсорный |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | N/A |
| Расстояние между центрамиданные поставщика | 71 мм |
| Регламент reachданные поставщика | Содержание особо опасных веществ превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Режим фиксацииданные поставщика | защёлкивание |
| Сегмент рынкаданные поставщика | малые коммерческие предприятия рынок жилья |
| Сертификацияданные поставщика | Aenor: 030/2205 LCIE: NF 603415A N NF |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Характеристики окружающей средыданные поставщика | бензин жидкий стеклоочиститель спирт аммиак белизна жидкое мыло масло ацетон стойкий к УФ |
| Целевой каналданные поставщика | do it yourself |
| Экологическая отчетнстьданные поставщика | ENVPEP121011EN |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 227 мм |
|---|---|
| ВысотаEF000040 | 85 мм |
| ГлубинаEF000049 | 10 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.235 × 0.086 × 0.01 см | 0.039 | 0.0002021 | |
| Групповая упаковка | 7 шт. | 0.275 × 0.103 × 0.137 м | 0.359 | 0.00388052 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.235 × 0.086 × 0.01 см
- Вес, кг
- 0.039
- Объём, м³
- 0.0002021
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 7 шт.
- Габариты
- 0.275 × 0.103 × 0.137 м
- Вес, кг
- 0.359
- Объём, м³
- 0.00388052
- EAN / GTIN
