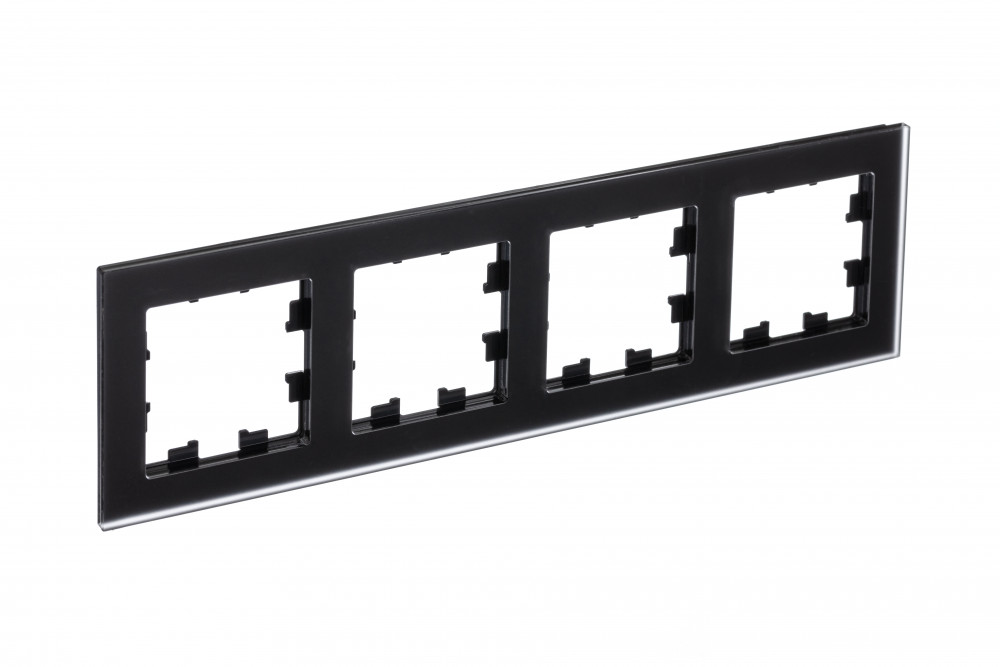

ATLASDESIGN NATURE 4-постовая РАМКА, МАТОВОЕ ОРГАНИЧЕСКОЕ СТЕКЛО ЧЕРНЫЙ
ИсточникКаталог Systeme Electric
КлассификацияEC000007
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина298.7 мм
Высота85.4 мм
Глубина11.1 мм
Высота монтажного пространства - ниши56 мм
Монтажная ширина - ниши56 мм
Защитное покрытие поверхностиНеобработанная
Вид или марка материалаСтекло пластиковое
МатериалСтекло
Описание и назначение
Рамка Systeme Electric (ранее Schneider Electric) серии AtlasDesign Nature (цвет чёрное матовое стекло) 4-постовая.
- Устанавливается в вертикальном и горизонтальном положениях.
- Для любителей интересных, но не вызывающих решений: матовое стекло стильно оттенит интерьер помещения. Благодаря матовой текстуре к рамке приятно прикоснуться.
- Позволяет гармонично вписать электроустановочное изделие в интерьер помещения.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Не содержит (без) галогеновEF000025 | Да |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Материалы и конструкция 7
| ЦветEF000007 | Черный |
|---|---|
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Вид или марка материалаEF001257 | Стекло пластиковое |
| МатериалEF002169 | Стекло |
| Материалданные поставщика | ABS (акрилонитрил-бутадиен-стирол): центре пластины PMMA (полиметилметакрилат) в единицах производителя |
| Оттенок цвета производителяданные поставщика | Матовый черный |
| Цветовой оттенокданные поставщика | matt black |
Монтаж и подключение 6
| Способ или тип крепленияEF002442 | Защелкивание |
|---|---|
| Ориентация монтажаEF003824 | Горизонтальн. и вертикальн. |
| Подходит для установки в полEF005864 | Нет |
| Подходит для установки в кабель-каналEF006572 | Нет |
| Подходит для встроенного монтажаEF006745 | Нет |
| С монтажной решеткойEF012039 | Нет |
Классификация и назначение 6
| Поле для надписи или информац поверхностьEF001035 | Нет |
|---|---|
| Тип поверхностиEF006569 | Матовый (-ая) |
| Область примененияданные поставщика | монтаж |
| Серияданные поставщика | AtlasDesign |
| Серия продуктаданные поставщика | AtlasDesign |
| Тип продуктаданные поставщика | 4-gang frame |
Прочие характеристики 13
| Количество постовEF000074 | 4 |
|---|---|
| С откидной крышкойEF000117 | Нет |
| ПрозрачныйEF006243 | Нет |
| Количество постов по горизонталиEF008858 | 4 |
| Количество постов по вертикалиEF008859 | 4 |
| Количество модулей горизонтальноеEF009571 | 4 |
| Количество модулей вертикальноеEF009572 | 4 |
| Без перегородкиданные поставщика | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество местданные поставщика | 4-постовая horizontal/vertical |
| Названиеданные поставщика | Nature |
| Расстояние между центрамиданные поставщика | 71 мм |
| Режим фиксацииданные поставщика | 4 точки крепления |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 298.7 мм |
|---|---|
| ВысотаEF000040 | 85.4 мм |
| ГлубинаEF000049 | 11.1 мм |
| Высота монтажного пространства - нишиEF000332 | 56 мм |
| Монтажная ширина - нишиEF000846 | 56 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.364 × 0.095 × 0.027 м | 0.159 | 0.00093366 | |
| Контейнер | 576 шт. | 1.2 × 0.8 × 1.118 м | 141.342 | 1.07328 | |
| Групповая упаковка | 6 шт. | 0.372 × 0.186 × 0.106 м | 1.098 | 0.00733435 | |
| TRANSPORTING | 12 шт. | 0.384 × 0.384 × 0.121 м | 2.57 | 0.01784217 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.364 × 0.095 × 0.027 м
- Вес, кг
- 0.159
- Объём, м³
- 0.00093366
- EAN / GTIN
-
Контейнер
- В упаковке
- 576 шт.
- Габариты
- 1.2 × 0.8 × 1.118 м
- Вес, кг
- 141.342
- Объём, м³
- 1.07328
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 6 шт.
- Габариты
- 0.372 × 0.186 × 0.106 м
- Вес, кг
- 1.098
- Объём, м³
- 0.00733435
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 12 шт.
- Габариты
- 0.384 × 0.384 × 0.121 м
- Вес, кг
- 2.57
- Объём, м³
- 0.01784217
- EAN / GTIN
