Systeme Electric

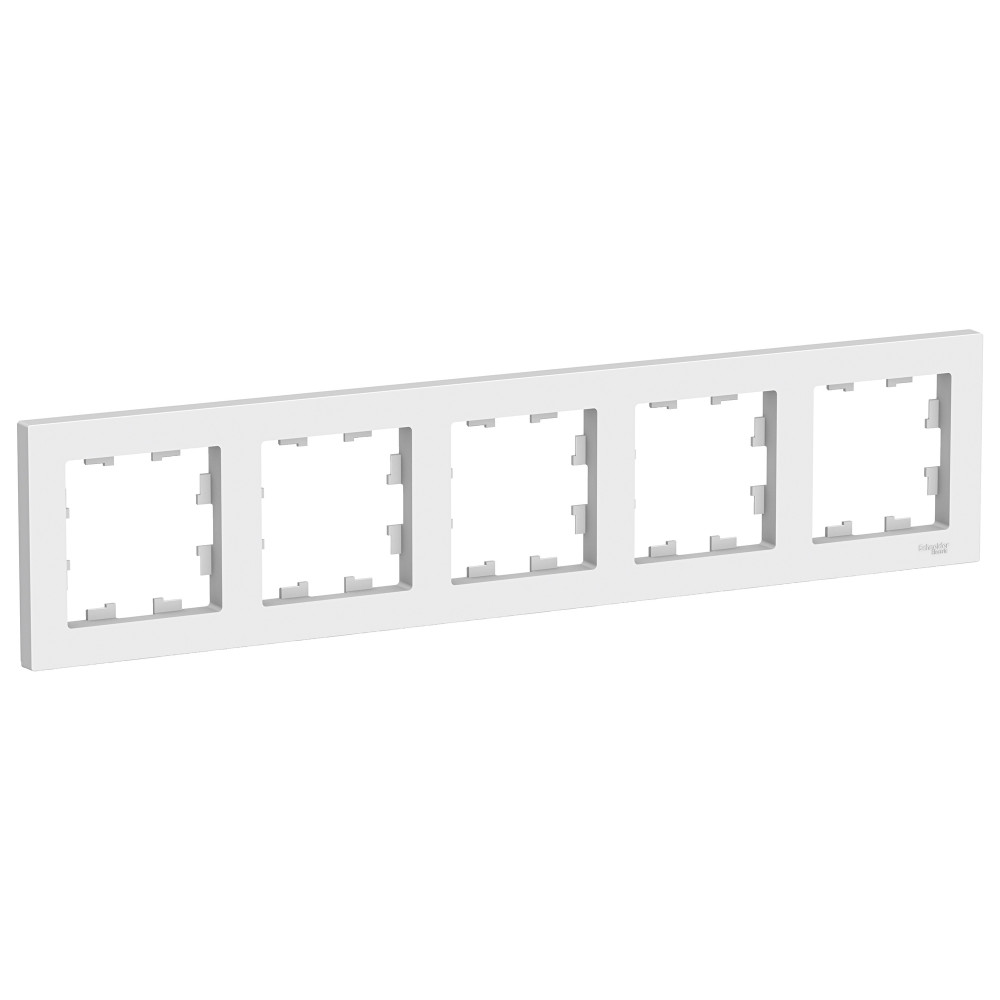

ATLASDESIGN 5-постовая РАМКА, универсальная, БЕЛЫЙ
ИсточникКаталог Systeme Electric
КлассификацияEC000007
ДанныеНормализованы
Проверенный инженерный маршрут
Купить на tehpst.ru
Этот товар есть в каталоге tehpst.ru — основного сайта компании «Техпоставка». Цена и наличие указаны на его карточке.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина367 мм
Высота83 мм
Глубина12 мм
Высота монтажного пространства - ниши56 мм
Монтажная ширина - ниши56 мм
Защитное покрытие поверхностиНеобработанная
Замены и аналоги
Все варианты: 6Описание и назначение
- Рамка Systeme Electric (ранее Schneider Electric) серии AtlasDesign в цвете белый пятиместная.
- Пластик с ионами серебра в белом цвете обеспечивает антибактериальный эффект.
- Устанавливается в вертикальном и горизонтальном положениях.
- Лицевые детали из качественного ABS-пластика, устойчивого к царапинам и УФ-излучению.
- Позволяет гармонично вписать электроустановочное изделие в интерьер помещения.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000007.
Условия эксплуатации и безопасность 3
| Не содержит (без) галогенов | Да |
|---|---|
| Степень защиты - IP | IP20 |
| Степень защиты (IP)данные поставщика | IP20 |
Материалы и конструкция 7
| Цвет | Белый |
|---|---|
| Защитное покрытие поверхности | Необработанная |
| Вид или марка материала | Термопласт |
| Материал | Пластик |
| Материалданные поставщика | ABS (акрилонитрил-бутадиен-стирол): рамка в единицах производителя |
| Оттенок цвета производителяданные поставщика | Белый |
| Цветовой оттенокданные поставщика | Белый |
Монтаж и подключение 6
| Способ или тип крепления | Защелкивание |
|---|---|
| Ориентация монтажа | Горизонтальн. и вертикальн. |
| Подходит для установки в пол | Нет |
| Подходит для установки в кабель-канал | Нет |
| Подходит для встроенного монтажа | Нет |
| С монтажной решеткой | Нет |
Классификация и назначение 5
| Поле для надписи или информац поверхность | Нет |
|---|---|
| Тип поверхности | Глянцевый |
| Область примененияданные поставщика | монтаж |
| Стандартыданные поставщика | EN 60669-1 |
| Тип продуктаданные поставщика | рамка |
Прочие характеристики 14
| Количество постов | 5 |
|---|---|
| С откидной крышкой | Нет |
| Прозрачный | Нет |
| Количество постов по горизонтали | 5 |
| Количество постов по вертикали | 1 |
| Количество модулей горизонтальное | 5 |
| Количество модулей вертикальное | 1 |
| Без перегородкиданные поставщика | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество местданные поставщика | 5-постовая горизонтальная/вертикальная |
| Поверхностьданные поставщика | антибактериальный |
| Расстояние между центрамиданные поставщика | 71 мм |
| Режим фиксацииданные поставщика | 4 точки крепления |
| Экологичностьданные поставщика | не содержит галогенов |
Размеры и упаковка
Изделие
| Ширина | 367 мм |
|---|---|
| Высота | 83 мм |
| Глубина | 12 мм |
| Высота монтажного пространства - ниши | 56 мм |
| Монтажная ширина - ниши | 56 мм |
| Вес неттоданные поставщика | 0.063 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.46 × 0.105 × 0.013 м | 0.068 | 0.0006279 | |
| Контейнер | 540 шт. | 1.2 × 0.8 × 1.146 м | 79.5 | 1.10016 | — |
| Групповая упаковка | 5 шт. | 0.372 × 0.186 × 0.106 м | 0.483 | 0.00733435 | |
| TRANSPORTING | 30 шт. | 0.384 × 0.384 × 0.332 м | 3.417 | 0.04895539 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.46 × 0.105 × 0.013 м
- Вес, кг
- 0.068
- Объём, м³
- 0.0006279
- EAN / GTIN
-
Контейнер
- В упаковке
- 540 шт.
- Габариты
- 1.2 × 0.8 × 1.146 м
- Вес, кг
- 79.5
- Объём, м³
- 1.10016
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 5 шт.
- Габариты
- 0.372 × 0.186 × 0.106 м
- Вес, кг
- 0.483
- Объём, м³
- 0.00733435
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 30 шт.
- Габариты
- 0.384 × 0.384 × 0.332 м
- Вес, кг
- 3.417
- Объём, м³
- 0.04895539
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 11; ниже показаны отобранные.
Техподбор
Аналоги по техническим характеристикам 6
Подобрано автоматически: технические характеристики сопоставлены по стандарту ETIM. Среди вариантов есть модели других брендов. Перед заказом сверьте исполнение, подключение и монтаж.
Равноценная замена
Ключевые характеристики совпадают, номинал не ниже исходного.
ТехподборДругой бренд
Способ или тип крепления (EF002442): Защелкивание → Винтовое крепление
Количество постов по вертикали (EF008859): 1 → 5
5 - местная рамка, белая, пластик Эпика EKF
EKF · артикул UP1-FPW-05 · совпадение 86%
Важные отличия: Глубина (EF000049): 12 мм → 11,1 ммСпособ или тип крепления (EF002442): Защелкивание → Винтовое крепление
Количество постов по вертикали (EF008859): 1 → 5
Нужна проверка
Часть ключевых характеристик не указана или отличается исполнение. Перед заказом уточните у инженера.
Техподбор
ATLASDESIGN 5-постовая РАМКА, универсальная, ЛОТОС
Systeme Electric · артикул ATN001305 · совпадение 96%
Важные отличия: Тип поверхности (EF006569): Глянцевый → Матовый (-ая)
Техподбор
Цвет (EF000007): Белый → Черный
ATLASDESIGN 5-постовая РАМКА, универсальная, БАЗАЛЬТ
Systeme Electric · артикул ATN001405 · совпадение 92%
Важные отличия: Тип поверхности (EF006569): Глянцевый → Матовый (-ая)Цвет (EF000007): Белый → Черный
Техподбор
Цвет (EF000007): Белый → Синий
ATLASDESIGN 5-постовая РАМКА, универсальная, АКВАМАРИН
Systeme Electric · артикул ATN001105 · совпадение 91%
Важные отличия: Тип поверхности (EF006569): Глянцевый → Матовый (-ая)Цвет (EF000007): Белый → Синий
ТехподборДругой бренд
Цвет (EF000007): Белый → Алюминий
Глубина (EF000049): 12 мм → 11,1 мм
Способ или тип крепления (EF002442): Защелкивание → Винтовое крепление
5 - местная рамка, алюминий, пластик Эпика EKF
EKF · артикул UP1-FPA-05 · совпадение 77%
Важные отличия: Тип поверхности (EF006569): Глянцевый → Матовый (-ая)Цвет (EF000007): Белый → Алюминий
Глубина (EF000049): 12 мм → 11,1 мм
Способ или тип крепления (EF002442): Защелкивание → Винтовое крепление
ТехподборДругой бренд
Цвет (EF000007): Белый → Черный
Глубина (EF000049): 12 мм → 11,1 мм
Способ или тип крепления (EF002442): Защелкивание → Винтовое крепление
5 - местная рамка, чёрная, пластик Эпика EKF
EKF · артикул UP1-FPB-05 · совпадение 77%
Важные отличия: Тип поверхности (EF006569): Глянцевый → Матовый (-ая)Цвет (EF000007): Белый → Черный
Глубина (EF000049): 12 мм → 11,1 мм
Способ или тип крепления (EF002442): Защелкивание → Винтовое крепление
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подобранные позиции 5
Проверить совместимость
ATLASDESIGN 1-клавишный ВЫКЛЮЧАТЕЛЬ, сх.1, 10АХ, механизм, БЕЛЫЙ
Systeme Electric · артикул ATN000111
Проверить совместимость
ATLASDESIGN СВЕТОРЕГУЛЯТОР (диммер) повор-нажим, LED, RC, 400Вт, мех., БЕЛЫЙ
Systeme Electric · артикул ATN000123
Проверить совместимость
ATLASDESIGN ТЕРМОСТАТ электрон. теплого пола с датчиком, 10A, механизм, БЕЛЫЙ
Systeme Electric · артикул ATN000135
Проверить совместимость
ATLASDESIGN РОЗЕТКА с заземлением со шторками, 16А, механизм, БЕЛЫЙ
Systeme Electric · артикул ATN000145
Проверить совместимость
ATLASDESIGN Перекрестный ПЕРЕКЛЮЧАТЕЛЬ, сх.7, 10АХ, механизм, БЕЛЫЙ
Systeme Electric · артикул ATN000171
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Техническая документация 1
Техническая документация
Рамки серии AtlasDesign
PDF · 316,9 КБ
Сертификаты и декларации 1
Сертификат или декларация
02-11.1-6.4.1-1006
PDF · 610,7 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
