Systeme Electric

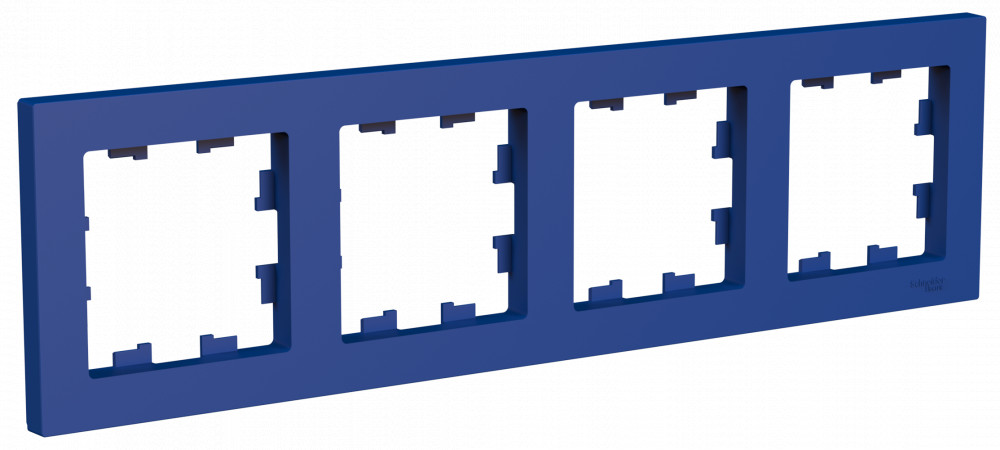

ATLASDESIGN 4-постовая РАМКА, универсальная, АКВАМАРИН
ИсточникКаталог Systeme Electric
КлассификацияEC000007
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу ATN001104.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина296 мм
Высота83 мм
Глубина12 мм
Высота монтажного пространства - ниши56 мм
Монтажная ширина - ниши56 мм
Способ монтажаСкрытой установки
Описание и назначение
Рамка Systeme Electric (ранее Schneider Electric) серии AtlasDesign в цвете аквамарин четырёхместная.
- Устанавливается в вертикальном и горизонтальном положениях.
- Лицевые детали из качественного ABS-пластика, устойчивого к царапинам и УФ-излучению.
- Позволяет гармонично вписать электроустановочное изделие в интерьер помещения.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000007.
Условия эксплуатации и безопасность 3
| Не содержит (без) галогенов | Да |
|---|---|
| Степень защиты - IP | IP20 |
| Степень защиты (IP)данные поставщика | IP20 |
Материалы и конструкция 8
| Цвет | Синий |
|---|---|
| Защитное покрытие поверхности | Необработанная |
| Вид или марка материала | Термопласт |
| Материал | Пластик |
| Материалданные поставщика | ABS (акрилонитрил-бутадиен-стирол): рамка в единицах производителя |
| Оттенок цвета производителяданные поставщика | Аквамарин |
| Тип покрытияданные поставщика | матовый |
| Цветовой оттенокданные поставщика | аквамарин |
Монтаж и подключение 7
| Способ монтажа | Скрытой установки |
|---|---|
| Способ или тип крепления | Защелкивание |
| Ориентация монтажа | Горизонтальн. и вертикальн. |
| Подходит для установки в пол | Нет |
| Подходит для установки в кабель-канал | Нет |
| Подходит для встроенного монтажа | Нет |
| С монтажной решеткой | Нет |
Механические характеристики 1
| Ударопрочность по стандарту EN 50102 | IK05 |
|---|
Классификация и назначение 6
| Поле для надписи или информац поверхность | Нет |
|---|---|
| Тип поверхности | Матовый (-ая) |
| Область примененияданные поставщика | монтаж |
| Серия продуктаданные поставщика | AtlasDesign |
| Стандартыданные поставщика | EN 60669-1 |
| Тип продуктаданные поставщика | рамка |
Прочие характеристики 15
| Количество постов | 4 |
|---|---|
| С откидной крышкой | Нет |
| Прозрачный | Нет |
| Количество постов по горизонтали | 4 |
| Количество постов по вертикали | 1 |
| Количество модулей горизонтальное | 4 |
| Количество модулей вертикальное | 1 |
| Без перегородкиданные поставщика | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество местданные поставщика | 4-постовая горизонтальная/вертикальная |
| Поверхностьданные поставщика | декоративное покрытие |
| Расстояние между центрамиданные поставщика | 71 мм |
| Режим фиксацииданные поставщика | 4 точки крепления |
| Сегмент рынкаданные поставщика | Рынок жилья Малые коммерческие предприятия |
| Экологичностьданные поставщика | не содержит галогенов |
Размеры и упаковка
Изделие
| Ширина | 296 мм |
|---|---|
| Высота | 83 мм |
| Глубина | 12 мм |
| Высота монтажного пространства - ниши | 56 мм |
| Монтажная ширина - ниши | 56 мм |
| Вес неттоданные поставщика | 0.052 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.39 × 0.105 × 0.013 м | 0.055 | 0.00053235 | |
| Контейнер | 1680 шт. | 1.2 × 0.8 × 1.13 м | 153.331 | 1.0848 | |
| Групповая упаковка | 5 шт. | 0.06 × 0.394 × 0.089 м | 0.357 | 0.00210396 | |
| TRANSPORTING | 20 шт. | 0.404 × 0.196 × 0.14 м | 1.612 | 0.01108576 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.39 × 0.105 × 0.013 м
- Вес, кг
- 0.055
- Объём, м³
- 0.00053235
- EAN / GTIN
-
Контейнер
- В упаковке
- 1680 шт.
- Габариты
- 1.2 × 0.8 × 1.13 м
- Вес, кг
- 153.331
- Объём, м³
- 1.0848
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 5 шт.
- Габариты
- 0.06 × 0.394 × 0.089 м
- Вес, кг
- 0.357
- Объём, м³
- 0.00210396
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 20 шт.
- Габариты
- 0.404 × 0.196 × 0.14 м
- Вес, кг
- 1.612
- Объём, м³
- 0.01108576
- EAN / GTIN
