Systeme Electric

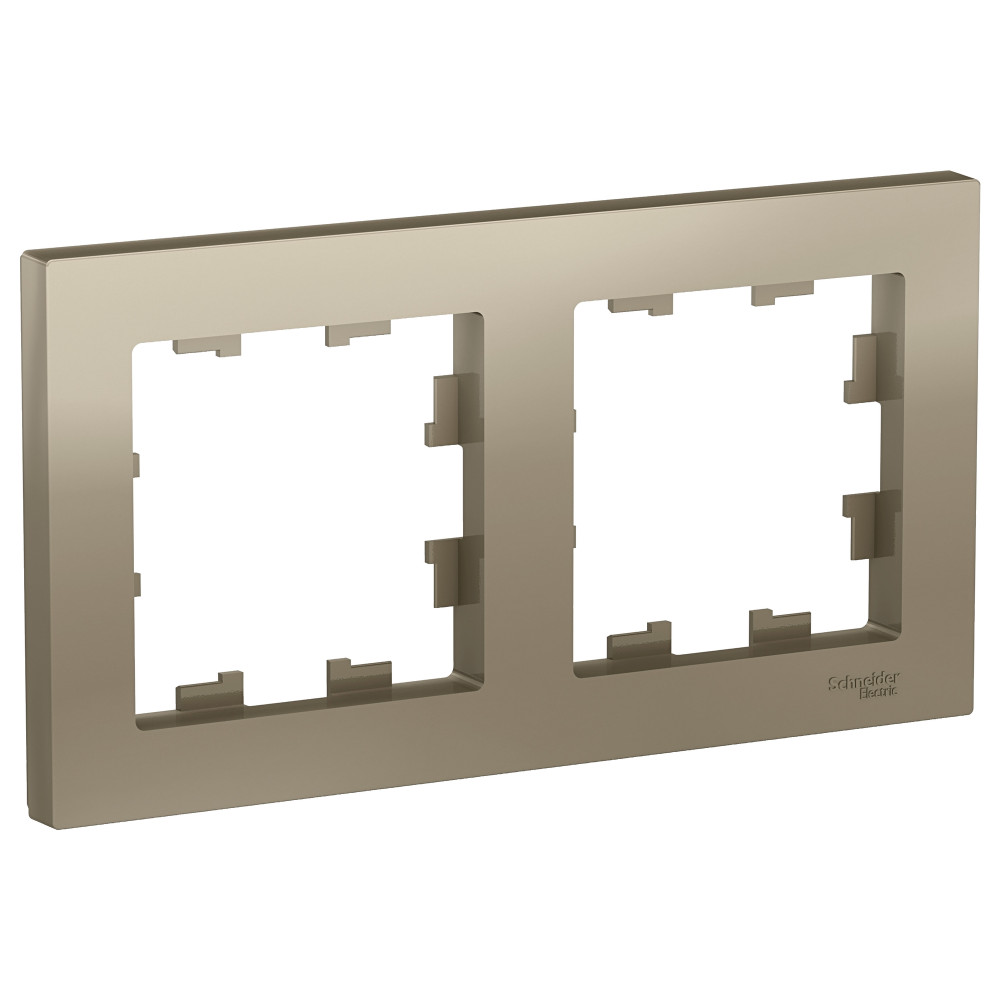

ATLASDESIGN 2-постовая РАМКА, универсальная, ШАМПАНЬ
ИсточникКаталог Systeme Electric
КлассификацияEC000007
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина154 мм
Высота83 мм
Глубина12 мм
Высота монтажного пространства - ниши56 мм
Монтажная ширина - ниши56 мм
Защитное покрытие поверхностиНеобработанная
Вид или марка материалаТермопласт
МатериалПластик
Описание и назначение
Рамка Systeme Electric (ранее Schneider Electric) серии AtlasDesign в цвете шампань двухместная.
- Устанавливается в вертикальном и горизонтальном положениях.
- Лицевые детали из качественного ABS-пластика, устойчивого к царапинам и УФ-излучению.
- Позволяет гармонично вписать электроустановочное изделие в интерьер помещения.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Не содержит (без) галогеновEF000025 | Да |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Материалы и конструкция 7
| ЦветEF000007 | Шампань |
|---|---|
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Материалданные поставщика | ABS (акрилонитрил-бутадиен-стирол): рамка в единицах производителя |
| Оттенок цвета производителяданные поставщика | Шампань |
| Цветовой оттенокданные поставщика | шампань |
Монтаж и подключение 6
| Способ или тип крепленияEF002442 | Защелкивание |
|---|---|
| Ориентация монтажаEF003824 | Горизонтальн. и вертикальн. |
| Подходит для установки в полEF005864 | Нет |
| Подходит для установки в кабель-каналEF006572 | Нет |
| Подходит для встроенного монтажаEF006745 | Нет |
| С монтажной решеткойEF012039 | Нет |
Классификация и назначение 6
| Поле для надписи или информац поверхностьEF001035 | Нет |
|---|---|
| Тип поверхностиEF006569 | Матовый (-ая) |
| Область примененияданные поставщика | монтаж |
| Серияданные поставщика | AtlasDesign AtlasDesign |
| Стандартыданные поставщика | EN 60669-1 |
| Тип продуктаданные поставщика | рамка |
Прочие характеристики 14
| Количество постовEF000074 | 2 |
|---|---|
| С откидной крышкойEF000117 | Нет |
| ПрозрачныйEF006243 | Нет |
| Количество постов по горизонталиEF008858 | 2 |
| Количество постов по вертикалиEF008859 | 1 |
| Количество модулей горизонтальноеEF009571 | 2 |
| Количество модулей вертикальноеEF009572 | 1 |
| Без перегородкиданные поставщика | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество местданные поставщика | 2-постовая горизонтальная/вертикальная |
| Поверхностьданные поставщика | декоративное покрытие |
| Расстояние между центрамиданные поставщика | 71 мм |
| Режим фиксацииданные поставщика | 4 точки крепления |
| Экологичностьданные поставщика | не содержит галогенов |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 154 мм |
|---|---|
| ВысотаEF000040 | 83 мм |
| ГлубинаEF000049 | 12 мм |
| Высота монтажного пространства - нишиEF000332 | 56 мм |
| Монтажная ширина - нишиEF000846 | 56 мм |
| Вес неттоданные поставщика | 0.029 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.235 × 0.105 × 0.013 см | 0.03 | 0.00032077 | |
| Контейнер | 1800 шт. | 1.2 × 0.8 × 1.014 м | 98.693 | 0.97344 | — |
| Групповая упаковка | 10 шт. | 0.232 × 0.195 × 0.089 м | 0.4 | 0.00402636 | |
| TRANSPORTING | 60 шт. | 0.405 × 0.242 × 0.288 м | 2.69 | 0.02822688 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.235 × 0.105 × 0.013 см
- Вес, кг
- 0.03
- Объём, м³
- 0.00032077
- EAN / GTIN
-
Контейнер
- В упаковке
- 1800 шт.
- Габариты
- 1.2 × 0.8 × 1.014 м
- Вес, кг
- 98.693
- Объём, м³
- 0.97344
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 10 шт.
- Габариты
- 0.232 × 0.195 × 0.089 м
- Вес, кг
- 0.4
- Объём, м³
- 0.00402636
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 60 шт.
- Габариты
- 0.405 × 0.242 × 0.288 м
- Вес, кг
- 2.69
- Объём, м³
- 0.02822688
- EAN / GTIN
