Systeme Electric

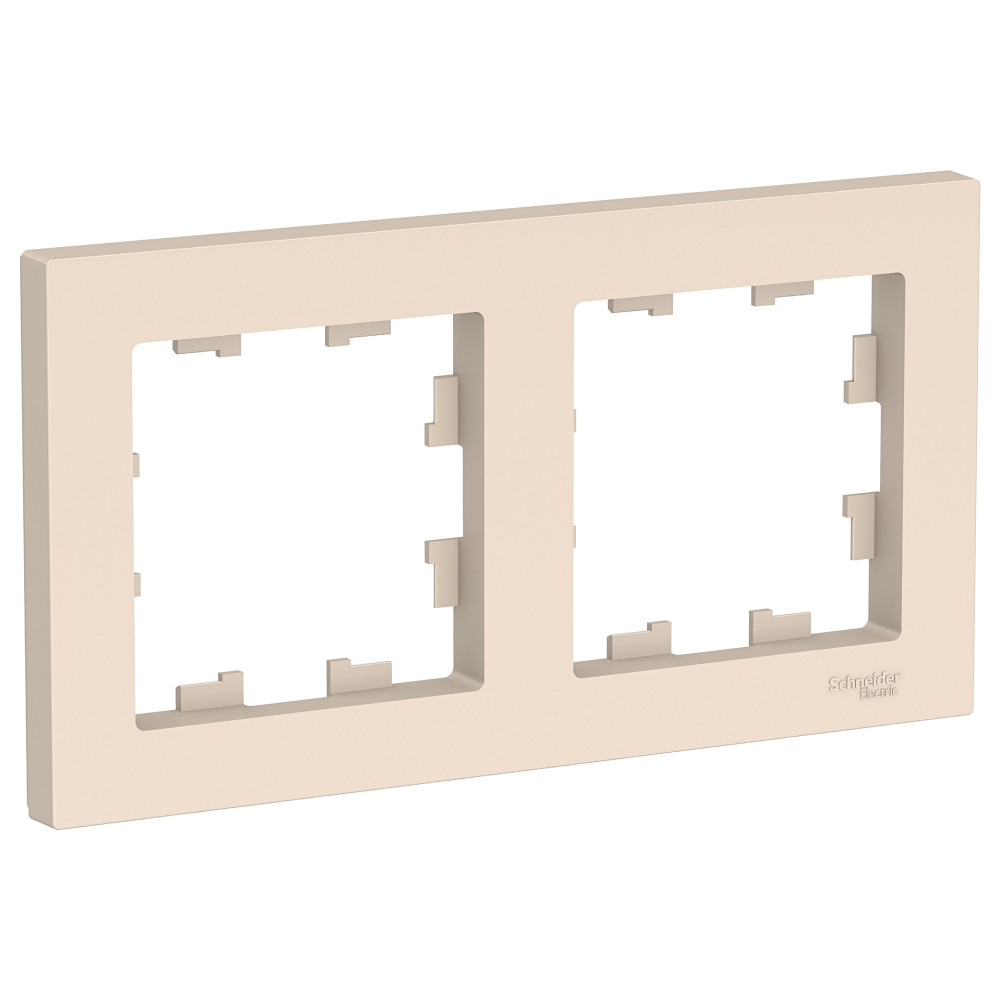

ATLASDESIGN 2-постовая РАМКА, универсальная, БЕЖЕВЫЙ
ИсточникКаталог Systeme Electric
КлассификацияEC000007
ДанныеНормализованы
Проверенный инженерный маршрут
Купить на tehpst.ru
Этот товар есть в каталоге tehpst.ru — основного сайта компании «Техпоставка». Цена и наличие указаны на его карточке.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина154 мм
Высота83 мм
Глубина12 мм
Высота монтажного пространства - ниши56 мм
Монтажная ширина - ниши56 мм
Защитное покрытие поверхностиНеобработанная
Описание и назначение
Рамка Systeme Electric (ранее Schneider Electric) серии AtlasDesign в бежевом цвете двухместная.
- Устанавливается в вертикальном и горизонтальном положениях.
- Лицевые детали из качественного ABS-пластика, устойчивого к царапинам и УФ-излучению.
- Позволяет гармонично вписать электроустановочное изделие в интерьер помещения.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000007.
Условия эксплуатации и безопасность 3
| Не содержит (без) галогенов | Да |
|---|---|
| Степень защиты - IP | IP20 |
| Степень защиты (IP)данные поставщика | IP20 |
Материалы и конструкция 7
| Цвет | Бежевый |
|---|---|
| Защитное покрытие поверхности | Необработанная |
| Вид или марка материала | Термопласт |
| Материал | Пластик |
| Материалданные поставщика | ABS (акрилонитрил-бутадиен-стирол): рамка в единицах производителя |
| Оттенок цвета производителяданные поставщика | Бежевый |
| Цветовой оттенокданные поставщика | бежевый |
Монтаж и подключение 6
| Способ или тип крепления | Защелкивание |
|---|---|
| Ориентация монтажа | Горизонтальн. и вертикальн. |
| Подходит для установки в пол | Нет |
| Подходит для установки в кабель-канал | Нет |
| Подходит для встроенного монтажа | Нет |
| С монтажной решеткой | Нет |
Классификация и назначение 5
| Поле для надписи или информац поверхность | Нет |
|---|---|
| Тип поверхности | Глянцевый |
| Область примененияданные поставщика | монтаж |
| Стандартыданные поставщика | EN 60669-1 |
| Тип продуктаданные поставщика | рамка |
Прочие характеристики 13
| Количество постов | 2 |
|---|---|
| С откидной крышкой | Нет |
| Прозрачный | Нет |
| Количество постов по горизонтали | 2 |
| Количество постов по вертикали | 1 |
| Количество модулей горизонтальное | 2 |
| Количество модулей вертикальное | 1 |
| Без перегородкиданные поставщика | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество местданные поставщика | 2-постовая горизонтальная/вертикальная |
| Расстояние между центрамиданные поставщика | 71 мм |
| Режим фиксацииданные поставщика | 4 точки крепления |
| Экологичностьданные поставщика | не содержит галогенов |
Размеры и упаковка
Изделие
| Ширина | 154 мм |
|---|---|
| Высота | 83 мм |
| Глубина | 12 мм |
| Высота монтажного пространства - ниши | 56 мм |
| Монтажная ширина - ниши | 56 мм |
| Вес неттоданные поставщика | 0.029 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.235 × 0.105 × 0.013 см | 0.03 | 0.00032077 | |
| Контейнер | 3240 шт. | 1.2 × 0.8 × 1.146 м | 138.226 | 1.10016 | — |
| Групповая упаковка | 30 шт. | 0.372 × 0.186 × 0.106 м | 1.026 | 0.00733435 | |
| TRANSPORTING | 180 шт. | 0.384 × 0.384 × 0.332 м | 6.68 | 0.04895539 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.235 × 0.105 × 0.013 см
- Вес, кг
- 0.03
- Объём, м³
- 0.00032077
- EAN / GTIN
-
Контейнер
- В упаковке
- 3240 шт.
- Габариты
- 1.2 × 0.8 × 1.146 м
- Вес, кг
- 138.226
- Объём, м³
- 1.10016
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 30 шт.
- Габариты
- 0.372 × 0.186 × 0.106 м
- Вес, кг
- 1.026
- Объём, м³
- 0.00733435
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 180 шт.
- Габариты
- 0.384 × 0.384 × 0.332 м
- Вес, кг
- 6.68
- Объём, м³
- 0.04895539
- EAN / GTIN
