ATLASDESIGN 1-клавишный ВЫКЛЮЧАТЕЛЬ, сх.1, 10АХ, механизм, БАЗАЛЬТ
Systeme Electric · артикул ATN001411
Изображение может отличаться от конкретного исполнения.
Systeme Electric

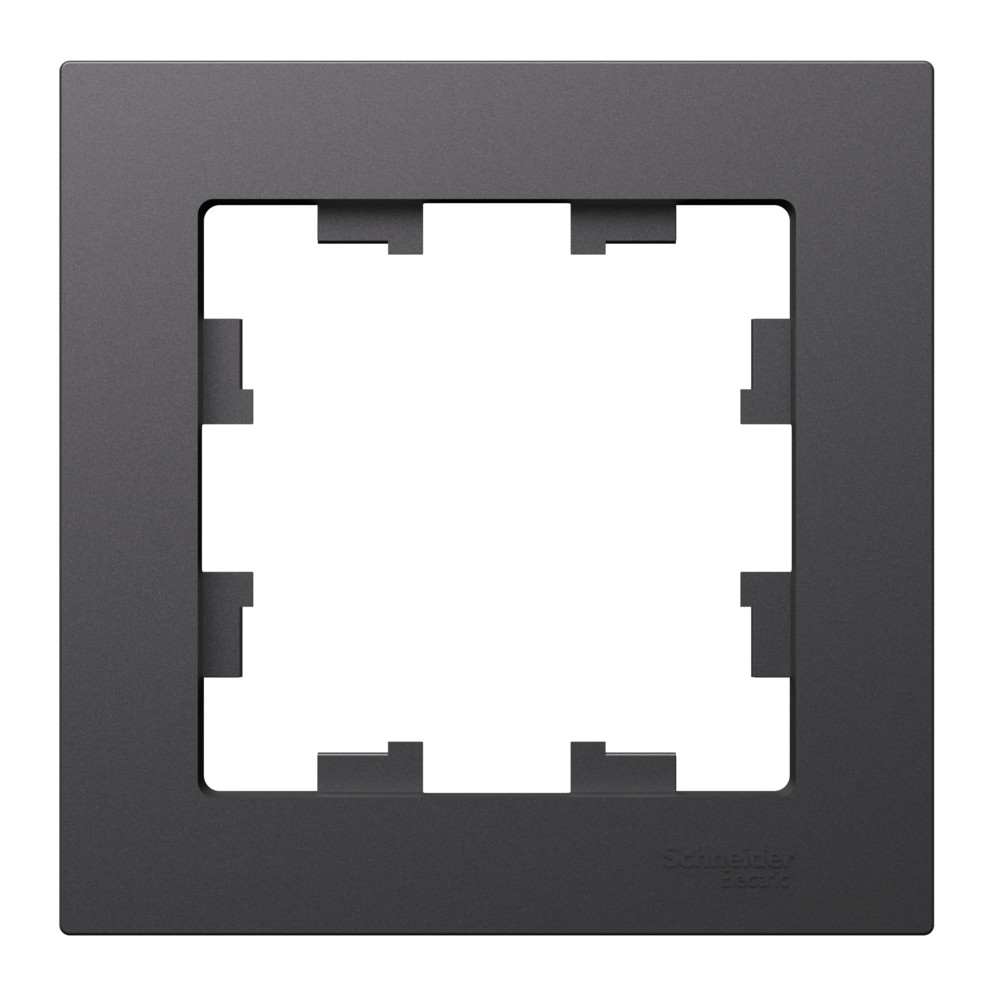

ATLASDESIGN 1-постовая РАМКА, БАЗАЛЬТ
ИсточникКаталог Systeme Electric
КлассификацияEC000007
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина83 мм
Высота83 мм
Глубина12 мм
Высота монтажного пространства - ниши56 мм
Монтажная ширина - ниши56 мм
МатериалПластик
Способ или тип крепленияЗащелкивание
Ориентация монтажаГоризонтальн. и вертикальн.
Описание и назначение
Рамка Systeme Electric (ранее Schneider Electric) серии AtlasDesign в цвете БАЗАЛЬТ одинарная.
- Лицевые детали из качественного ABS-пластика, устойчивого к царапинам и УФ-излучению.
- Позволяет гармонично вписать электроустановочное изделие в интерьер помещения.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Не содержит (без) галогеновEF000025 | Да |
|---|---|
| Степень защиты - IPEF005474 | IP20 |
Материалы и конструкция 3
| ЦветEF000007 | Черный |
|---|---|
| МатериалEF002169 | Пластик |
| Оттенок цвета производителяданные поставщика | Базальт |
Монтаж и подключение 6
| Способ или тип крепленияEF002442 | Защелкивание |
|---|---|
| Ориентация монтажаEF003824 | Горизонтальн. и вертикальн. |
| Подходит для установки в полEF005864 | Нет |
| Подходит для установки в кабель-каналEF006572 | Нет |
| Подходит для встроенного монтажаEF006745 | Нет |
| С монтажной решеткойEF012039 | Нет |
Классификация и назначение 2
| Поле для надписи или информац поверхностьEF001035 | Нет |
|---|---|
| Тип поверхностиEF006569 | Матовый (-ая) |
Прочие характеристики 9
| Количество постовEF000074 | 1 |
|---|---|
| С откидной крышкойEF000117 | Нет |
| ПрозрачныйEF006243 | Нет |
| Количество постов по горизонталиEF008858 | 1 |
| Количество постов по вертикалиEF008859 | 1 |
| Количество модулей горизонтальноеEF009571 | 1 |
| Количество модулей вертикальноеEF009572 | 1 |
| Без перегородкиданные поставщика | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 83 мм |
|---|---|
| ВысотаEF000040 | 83 мм |
| ГлубинаEF000049 | 12 мм |
| Высота монтажного пространства - нишиEF000332 | 56 мм |
| Монтажная ширина - нишиEF000846 | 56 мм |
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 3; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
