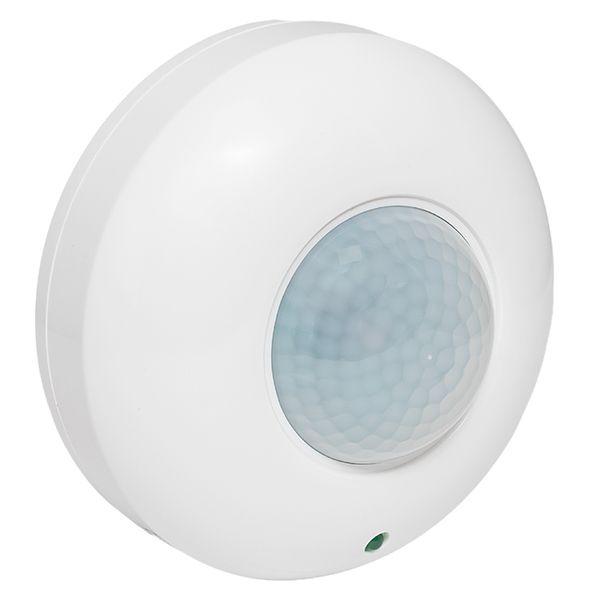

ИК датчик движения потолочный 1200Вт 360гр. до 6м IP20 MS-20B EKF PROxima
ИсточникКаталог EKF
КлассификацияEC000133
ДанныеНормализованы
Проверенный инженерный маршрут
Купить на tehpst.ru
Этот товар есть в каталоге tehpst.ru — основного сайта компании «Техпоставка». Цена и наличие указаны на его карточке.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение230 В
Ширина118 мм
Высота60 мм
Задержка включения10 сек.
Задержка отключения7 сек.
Частота50...50 Гц
Замены и аналоги
Все варианты: 7
Рекомендовано производителем
Датчик движения инфракрасный ДДИ-101 01 1200Вт 6м 360° белый
DEKraft · артикул 60130DEK · другой бренд
Рекомендовано производителем
Датчик движения ДД-024 1100Вт 120-360град 6м IP33 белый IEK
IEK · артикул LDD11-024-1100-001 · другой бренд
Описание и назначение
Датчик движения инфракрасный MS-20B предназначен для экономии электроэнергии за счет автоматического управления освещением и другими инженерными системами. Датчик реагирует на движение людей и других объектов в зоне действия сенсора, принцип работы датчика основан на отслеживании уровня ИК-излучения в поле зрения.
Датчик MS-20B предназначен для накладного монтажа на потолок. Рекомендуется использовать датчик в кладовках, гардеробных и других помещениях с временным пребыванием людей.
Алгоритм работы: при возникновении движения в поле зрения датчика встроенное электромеханическое реле (рассчитано на полную мощность 1200Вт) коммутирует подключенную нагрузку. После этого нагрузка находится под напряжением в течение заданного времени (от 10 сек. до 7 минут, время настраивается) и выключается. Дополнительно датчик имеет функцию контроля освещенности. Если освещенность в зоне детекции выше заданного уровня (настраивается), то нагрузка включаться не будет, что позволяет дополнительно экономить электроэнергию.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000133.
Условия эксплуатации и безопасность 4
| Не содержит (без) галогенов | Да |
|---|---|
| Температура | -20...40 °C |
| HVAC или климат-контроль | Нет |
| Степень защиты - IP | IP20 |
Электрические и световые параметры 13
| Номин напряжение | 230 В |
|---|---|
| Тип напряжения | AC (перемен.) |
| Частота | 50...50 Гц |
| С пультом дистанционного управления | Нет |
| Макс коммутационная мощность | 1 200 Вт |
| Функция диммирования с механизмом диммера | Нет |
| Порог срабатывания по освещённости | 5...2000 лк |
| Подходит для емкостной (C-) нагрузки | Нет |
| Дистанционное управление | Нет |
| Постоянный контроль освещённости | Да |
| Дополнит вход управления | Нет |
| Функция опред оптимального знач яркости | Нет |
| Регулировка порога срабатывания по освещ | Да |
Материалы и конструкция 6
| Цвет | Белый |
|---|---|
| Модель или исполнение | Датчик движения |
| Защитное покрытие поверхности | Необработанная |
| Вид или марка материала | Термопласт |
| Материал | Пластик |
| Цвет по RAL | 9 010 |
Монтаж и подключение 3
| Подходит для монтажа на стену | Нет |
|---|---|
| Подходит для крепления на потолке | Да |
| Прямой контактданные поставщика | Нет |
Механические характеристики 1
| Макс рабочий цикл | 7 мин. |
|---|
Классификация и назначение 1
| Тип датчика | Пассивный инфракрасный (PIR) |
|---|
Прочие характеристики 30
| Защита от проскальзывания | Нет |
|---|---|
| Задержка включения | 10 сек. |
| Задержка отключения | 7 сек. |
| Ступенчатый мониторинг | Нет |
| Шунтирующий переключатель | Нет |
| Подходит для беспроводной передачи | Нет |
| Регул порога срабатывания по чувств | Да |
| С сигнальным устройством | Нет |
| C возможностью включения в сеть | Да |
| Принудительное отключение | Нет |
| Угол сканирования | 360 ° |
| Функции тревоги | Нет |
| Прозрачный | Нет |
| Зона реакции на животных | Нет |
| Мин время включения | 10 сек. |
| С интерфейсом DALI | Нет |
| Принудительное включение | Да |
| Антибактериальная обработка | Нет |
| Гарантийный срок хранения, летданные поставщика | 7 |
| Гарантийный срок эксплуатации, летданные поставщика | 7 |
| Есть штрихкод на каждой штуке товараданные поставщика | Да |
| Кратность розничнаяданные поставщика | 1 |
| Наличие сертификата ТРТСданные поставщика | Да |
| Производительданные поставщика | EKF |
| Соответствие ГОСТ/МЭК/ТУданные поставщика | ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000) ГОСТ Р 51324.2.1-99 (МЭК 60669-2-1-96) |
| Срок оформленияданные поставщика | 21 |
| Срок подтверждения акцептаданные поставщика | 5 |
| Срок поставкиданные поставщика | 40 |
| Срок производстваданные поставщика | 50 |
| Срок службы, летданные поставщика | 10 |
Размеры и упаковка
Изделие
| Ширина | 118 мм |
|---|---|
| Высота | 60 мм |
| Диаметр | 118 мм |
| Диаметр зоны детектировния на уровне пола | 6 м |
| Оптимальная высота установки | 3 м |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.067 × 0.126 × 0.159 м | 0.18 | 0.001342 | |
| Групповая упаковка шт | 1 шт. | 0.067 × 0.126 × 0.159 м | 0.18 | 0.001342 | |
| Транспортная упаковка коробка (50 шт) | 50 шт. | 0.651 × 0.372 × 0.273 м | 9.484 | 0.066113 |
-
