MERTEN КОРПУС д/откр. монтажа датч. присутств. ARGUS
Systeme Electric · артикул MTN550619
Изображение может отличаться от конкретного исполнения.
Schneider Electric

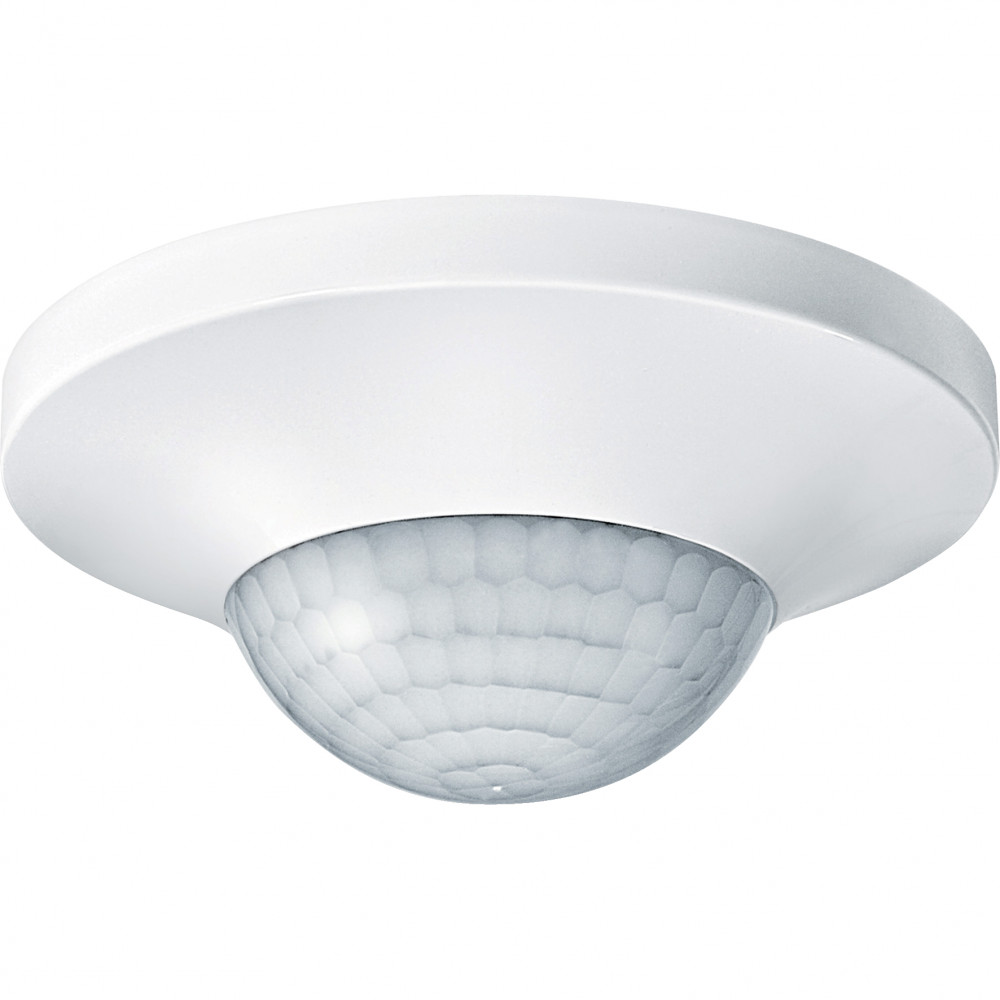

ДАТЧИК ПРИСУТ. ARGUS ИК-ПРИЕМ. БЕЛ.1-10В
ИсточникКаталог Systeme Electric
КлассификацияEC000133
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение230 В
Ширина116 мм
Высота116 мм
Глубина72 мм
Задержка отключения1800 сек.
Частота50...60 Гц
Макс дальность передачи по фронту7 м
Макс дальность передачи в сторону7 м
Описание и назначение
Датчик присутствия с ИК приемником, управление светильниками по сигналу 1-10В. тип нагрузки: лампа накаливания : 2200 Вт - 230 V AC 50/60Hz переменный ток, емкостной : : 10 А, 140 мкФ - 230 V AC 50/60Hz переменный ток, низковольтная галогенная лампа с трансформатором с проволочными обмотками : 500 ВA - 230 V AC 50/60Hz переменный ток, 1-10 В балласт : : и lt;= 50 мА, Лампа низкого напряжения с электронным трансформатором : 1050 Вт - 230 V AC 50/60Hz переменный ток, люминесцентная трубка : 25 1–10 В электронный балласт - код цвета: RAL 9010 - тип упаковки: картон. Преимущества: Сократите затраты на электроэнергию! Увеличение затрат на электроэнергию и рост обеспокоенности экологическими вопросами в системе современного управления зданиями приводит к необходимости разработки инновационных решений, обеспечивающих значительное энергосбережение. Вы можете полностью положиться на датчики присутствия ARGUS компании Schneider Electric. В конце дня датчики сокращают расходование тепла и электроэнергии, что позволяет избежать излишнего энергопотребления в офисах, кабинетах, длинных коридорах и вестибюлях.... применения: - Небольшие и крупные офисы. Работа отдельных датчиков присутствия или группы датчиков обеспечивает полное управление освещением в зависимости от движения и яркости. Для максимальной экономии электроэнергии можно также добавить управление отоплением (например, путем включения режима экономии в ночное время, если датчики не обнаруживают движение)., Кабинеты. Благодаря системе управления освещением на основании движений и яркости, освещение и тепло в полном объеме будут подаваться только в те кабинеты, которые действительно используются. Для обеспечения максимальной экономии электроэнергии можно также включить в систему управление отоплением., Коридоры. В течение дня датчики присутствия ARGUS обеспечивают достаточный уровень освещения, а ночью работают как датчики движения, усиливая тем самым систему безопасности. При обнаружении ими движения сотрудник охраны получит соответствующий сигнал....
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Не содержит (без) галогеновEF000025 | Нет |
|---|---|
| ТемператураEF001731 | 0...25 °C |
| HVAC или климат-контрольEF003858 | Да |
| Степень защиты - IPEF005474 | IP20 |
| Рабочая температура окружающей средыданные поставщика | 0-25 °C |
Электрические и световые параметры 20
| Номин напряжениеEF000002 | 230 В |
|---|---|
| Тип напряженияEF000187 | AC (перемен.) |
| ЧастотаEF000416 | 50...60 Гц |
| С пультом дистанционного управленияEF000483 | Нет |
| Макс коммутационная мощностьEF001503 | 2200 Вт |
| Макс. пусковой токEF001732 | 10 А |
| Функция диммирования с механизмом диммераEF003808 | Да |
| Порог срабатывания по освещённостиEF003814 | 10...1000 лк |
| Подходит для емкостной (C-) нагрузкиEF003832 | Нет |
| Дистанционное управлениеEF003848 | Нет |
| Постоянный контроль освещённостиEF003863 | Нет |
| Дополнит вход управленияEF003876 | Да |
| Управляющий токEF003894 | 50 мА |
| Функция опред оптимального знач яркостиEF003898 | Да |
| Регулировка порога срабатывания по освещEF007575 | Нет |
| Выходной токданные поставщика | 0.416666666666667 |
| номинальное рабочее напряжениеданные поставщика | 220/230 V |
| оминальное рабочее напряжениеданные поставщика | 220/230 V |
| Тип управленияданные поставщика | дистанционное управление |
| Частота сетиданные поставщика | 50/60 Гц |
Материалы и конструкция 9
| ЦветEF000007 | Белый |
|---|---|
| Модель или исполнениеEF000010 | Датчик присутствия |
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Цвет по RALEF003882 | 9010 |
| Код цветаданные поставщика | RAL 9010 |
| Материалданные поставщика | PC (поликарбонат) блестящий ≠ ETIM |
| Цветовой оттенокданные поставщика | белоснежный |
Монтаж и подключение 4
| Тип или способ подключенияEF000124 | Винтов. зажим/клемма |
|---|---|
| Подходит для монтажа на стенуEF006644 | Да |
| Подходит для крепления на потолкеEF021180 | Нет |
| Тип монтажаданные поставщика | потолок |
Механические характеристики 3
| Ударопрочность по стандарту EN 50102EF004293 | IK02 |
|---|---|
| Макс рабочий циклEF006590 | 30 мин. |
| Тип нагрузкиданные поставщика | емкостной: : 10 А, 140 мкФ Переменный ток лампа накаливания: 2200 Вт Переменный ток низковольтная галогенная лампа с трансформатором с проволочными обмотками: 500 ВA Переменный ток Лампа низкого напря |
Классификация и назначение 6
| Тип поверхностиEF006569 | Глянцевый |
|---|---|
| Тип датчикаEF020270 | Пассивный инфракрасный (PIR) |
| Серияданные поставщика | датчик присутствия ARGUS ARGUS |
| Тип настройкиданные поставщика | настройка времени регулируемая светочувствительность |
| Тип продуктаданные поставщика | датчик присутствия |
| Тип упаковкиданные поставщика | картон |
Прочие характеристики 31
| Защита от проскальзыванияEF000147 | Нет |
|---|---|
| Задержка отключенияEF000194 | 1800 сек. |
| Ступенчатый мониторингEF001098 | Нет |
| Шунтирующий переключательEF001099 | Да |
| Подходит для беспроводной передачиEF001198 | Да |
| Макс дальность передачи по фронтуEF001322 | 7 м |
| Макс дальность передачи в сторонуEF001323 | 7 м |
| Регул порога срабатывания по чувствEF003429 | Да |
| С сигнальным устройствомEF003890 | Да |
| C возможностью включения в сетьEF003904 | Нет |
| Принудительное отключениеEF003920 | Да |
| Угол сканированияEF004101 | 360 Degrees |
| Функции тревогиEF005624 | Да |
| ПрозрачныйEF006243 | Да |
| Зона реакции на животныхEF006311 | Да |
| Угол обнаружения по горизонталиEF006582 | 0...360 Degrees |
| Мин время включенияEF006589 | 10 сек. |
| Количество переключемых зонEF009568 | 136 |
| С интерфейсом DALIEF009569 | Да |
| Принудительное включениеEF011991 | Да |
| Макс. область присутствияEF012569 | 113 м кв. |
| Антибактериальная обработкаEF023790 | Да |
| Временная задержкаданные поставщика | 10 с...30 мин |
| Входная функцияданные поставщика | 1 внешний механизм через PL |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Горизонтальный угол обнаруженияданные поставщика | 0-360 ° |
| Доступные функцииданные поставщика | контроль постоянного света главная функция |
| Поверхность обнаруженияданные поставщика | радиус: 7 м |
| Регулировка интенсивности светаданные поставщика | 10-1000 лк |
| Совместимость входаданные поставщика | кнопки и электронный механизм |
| Экологичностьданные поставщика | не содержит галогенов |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 116 мм |
|---|---|
| ВысотаEF000040 | 116 мм |
| ГлубинаEF000049 | 72 мм |
| Диаметр зоны детектировния на уровне полаEF003843 | 14 м |
| Оптимальная высота установкиEF008011 | 2.5 м |
| Монтажная высотаданные поставщика | 2.5-2.5 м |
