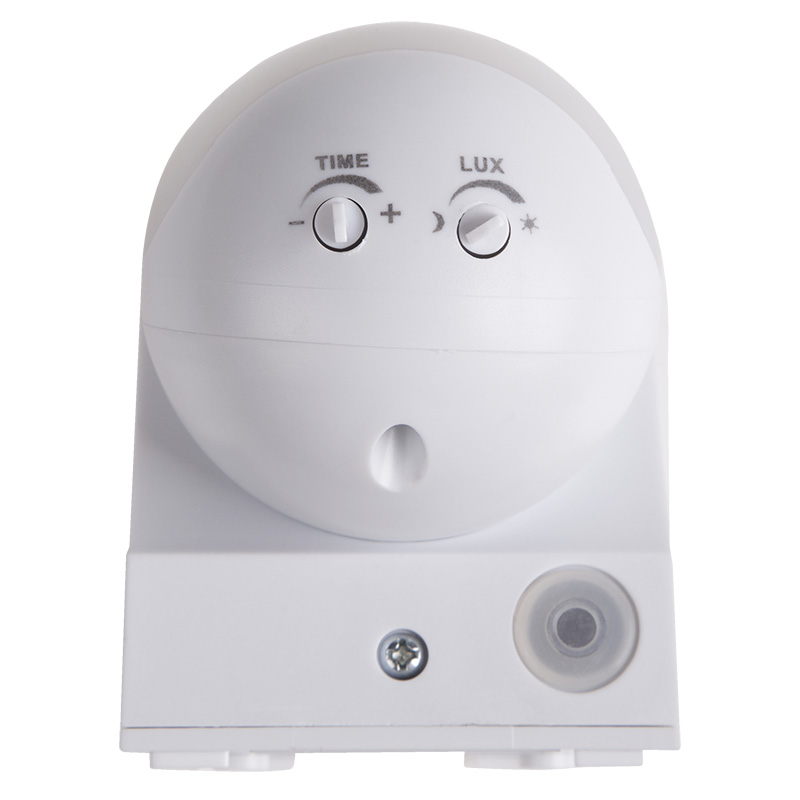

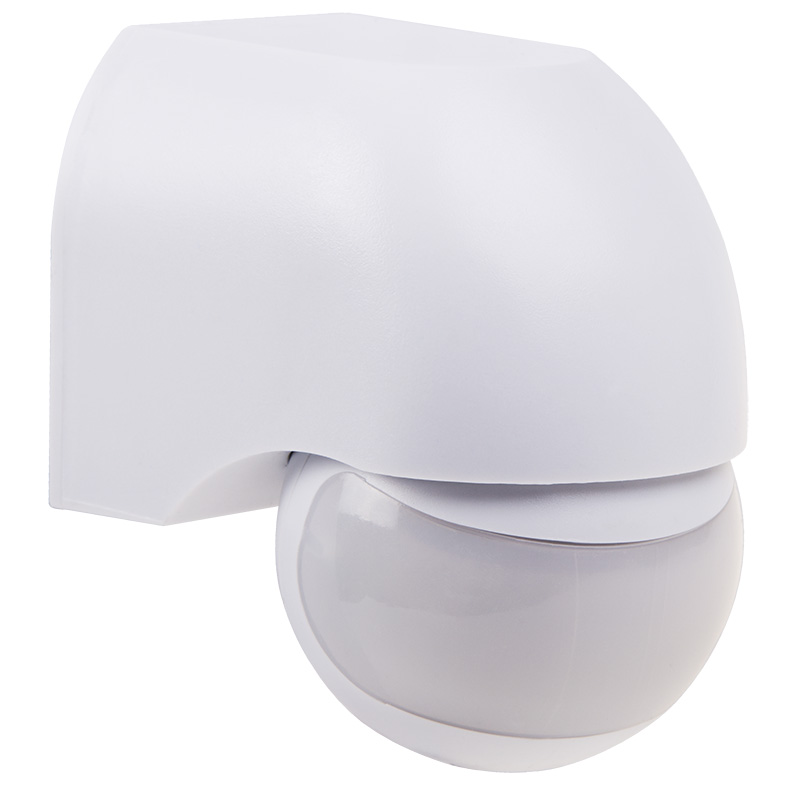

Датчик движения настенный ДДС 03, 180°, 1200 Вт, 3-2000 Лк, 12 м, 10-900 сек. IP44 REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000133
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение230–230 В
Макс дальность передачи по фронту12 м
Макс дальность передачи в сторону12 м
Макс коммутационная мощность1200 Вт
Порог срабатывания по освещённости3–2000 лк
Угол обнаружения по горизонтали180–180 Degrees
Тип монтажаОткрытой установки
Модель или исполнениеДатчик движения
Описание и назначение
Датчики предназначены для автоматического включения и выключения нагрузки в заданном интервале времени, в зависимости от наличия движущихся объектов в зоне обнаружения датчика и уровня освещенности.
Принцип работы инфракрасных датчиков движения заключается в обнаружении изменений инфракрасного (теплового) излучения окружающих объектов. Каждый объект, имеющий температуру, испускает инфракрасное излучение, которое через систему линз или специальных вогнутых сегментированных зеркал попадает на расположенный внутри датчика движения чувствительный сенсор, регистрирующий это.
Датчик движения настенный является одним из наиболее популярных типов датчиков движения, устанавливается на стену, угол обзора 180°. Данный датчик имеет степень пыле- и влагозащиты IP44.
Угол обзора: 180°
Напряжение: 230 В
Мощность: 1200 Вт
Порог освещенности: 3-2000 Лк
Дальность: до 12 м
Выдержка включения: 10-900 сек
Степень защиты: IP44
Диапазон рабочих температур: –25...+40 °С
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Не содержит (без) галогеновEF000025 | Да |
|---|---|
| Температура эксплуатацииEF002386 | -25–40 |
| HVAC или климат-контрольEF003858 | Нет |
| Степень защиты - IPEF005474 | IP44 |
Электрические и световые параметры 14
| Номин напряжениеEF000002 | 230–230 В |
|---|---|
| Тип напряженияEF000187 | AC |
| С пультом дистанционного управленияEF000483 | Нет |
| Макс коммутационная мощностьEF001503 | 1200 Вт |
| Функция диммирования с механизмом диммераEF003808 | Нет |
| Порог срабатывания по освещённостиEF003814 | 3–2000 лк |
| Подходит для емкостной (C-) нагрузкиEF003832 | Нет |
| Дистанционное управлениеEF003848 | Нет |
| Постоянный контроль освещённостиEF003863 | Нет |
| Дополнит вход управленияEF003876 | Нет |
| Функция опред оптимального знач яркостиEF003898 | Нет |
| Регулировка порога срабатывания по освещEF007575 | Да |
| Номинальное напряжениеданные поставщика | 230 В |
| Протокол передачи данныхданные поставщика | Нет (без) |
Материалы и конструкция 3
| ЦветEF000007 | Белый |
|---|---|
| Модель или исполнениеEF000010 | Датчик движения |
| МатериалEF002169 | АБС- пластик |
Монтаж и подключение 3
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| Подходит для монтажа на стенуEF006644 | Да |
| Подходит для крепления на потолкеEF021180 | Нет |
Механические характеристики 1
| Ударопрочность по стандарту EN 50102EF004293 | IK02 |
|---|
Классификация и назначение 5
| Тип датчикаEF000191 | Пассивный инфракрасный (PIR) |
|---|---|
| Тип источника питанияEF001469 | Сеть |
| Тип датчикаEF020270 | Микроволновый |
| Применениеданные поставщика | Автоматическое управление освещением при обнаружен |
| Серияданные поставщика | ДДС |
Прочие характеристики 23
| Защита от проскальзыванияEF000147 | Нет |
|---|---|
| Ступенчатый мониторингEF001098 | Нет |
| Шунтирующий переключательEF001099 | Нет |
| Подходит для беспроводной передачиEF001198 | Нет |
| Макс дальность передачи по фронтуEF001322 | 12 м |
| Макс дальность передачи в сторонуEF001323 | 12 м |
| Макс. дальность действияEF001327 | 12 |
| Регул порога срабатывания по чувствEF003429 | Да |
| С сигнальным устройствомEF003890 | Нет |
| C возможностью включения в сетьEF003904 | Нет |
| Принудительное отключениеEF003920 | Нет |
| Функции тревогиEF005624 | Нет |
| ПрозрачныйEF006243 | Нет |
| Зона реакции на животныхEF006311 | Да |
| Угол обнаружения по горизонталиEF006582 | 180–180 Degrees |
| С интерфейсом DALIEF009569 | Нет |
| Принудительное включениеEF011991 | Нет |
| Антибактериальная обработкаEF023790 | Нет |
| PUSH уведомленияданные поставщика | false |
| Выдержка включенияданные поставщика | 10 - 420 с |
| Источник питанияданные поставщика | Сеть |
| Оповещение о низком зарядеданные поставщика | false |
| Угол обнаружения по горизонталиданные поставщика | 180 ° в единицах производителя |
Размеры и упаковка

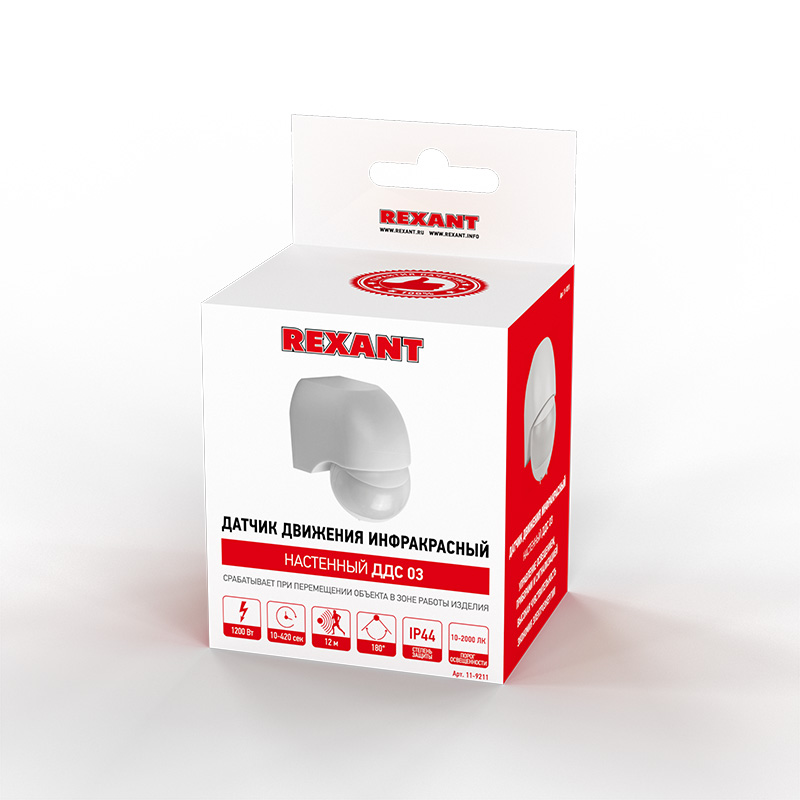

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка упак (1 шт) | 1 шт | 8.7 × 6.7 × 9.6 см | 0.182 | 0.001 | |
| Групповая упаковка кор. (50 шт) | 50 шт | 47.5 × 38.8 × 22.2 см | 9.375 | 0.041 |
-
Базовая единица спец упаковка упак (1 шт)
- В упаковке
- 1 шт
- Габариты
- 8.7 × 6.7 × 9.6 см
- Вес, кг
- 0.182
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор. (50 шт)
- В упаковке
- 50 шт
- Габариты
- 47.5 × 38.8 × 22.2 см
- Вес, кг
- 9.375
- Объём, м³
- 0.041
- EAN / GTIN
