REXANT

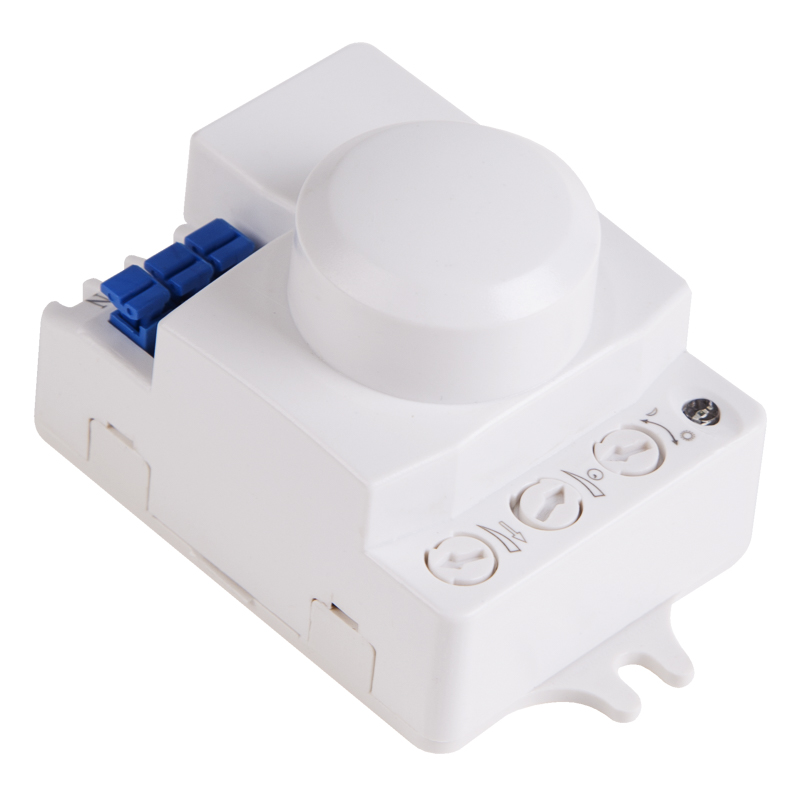

Датчик движения настенно-потолочный микроволновый ДДНПМ 01, 180°/360º, 1200Вт, 3-2000Лк, 3-6м, 10-720 сек. 5,8ГГц REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000133
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение230–230 В
Макс дальность передачи по фронту6 м
Макс дальность передачи в сторону6 м
Порог срабатывания по освещённости3–2000 лк
Угол обнаружения по горизонтали180–180 Degrees
Тип монтажаОткрытой установки
Модель или исполнениеДатчик движения
Тип напряженияAC
Описание и назначение
Микроволновый датчик движения излучает высокочастотные электромагнитные волны (частота волн может быть различной в зависимости от производителя, обычно она составляет 5,8 ГГц), которые отражаясь от окружающих объектов регистрируются сенсором и в случае обнаружения малейших изменений отраженных электромагнитных волн, микропроцессор устройства приводит в действие заложенную в него функцию. Данный датчик предназначен для монтажа как на потолок, так и на стену.
Угол обзора: 180° (гориз.)/360 (верт.)
Напряжение: 230 В/50 Гц
Мощность: 1200 Вт
Номинальный ток: 5,45 А
Порог освещенности: 3-2000 ЛК
Дальность: 3-6 м
Выдержка включения: 10-720 сек.
Частота: 5,8 ГГц
Диапазон рабочих температур: –25...+40 °С
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Не содержит (без) галогеновEF000025 | Да |
|---|---|
| Температура эксплуатацииEF002386 | -25–40 |
| HVAC или климат-контрольEF003858 | Нет |
| Степень защиты - IPEF005474 | IP20 |
Электрические и световые параметры 14
| Номин напряжениеEF000002 | 230–230 В |
|---|---|
| Тип напряженияEF000187 | AC |
| С пультом дистанционного управленияEF000483 | Нет |
| Макс коммутационная мощностьEF001503 | 1200 |
| Функция диммирования с механизмом диммераEF003808 | Нет |
| Порог срабатывания по освещённостиEF003814 | 3–2000 лк |
| Подходит для емкостной (C-) нагрузкиEF003832 | Нет |
| Дистанционное управлениеEF003848 | Нет |
| Постоянный контроль освещённостиEF003863 | Нет |
| Дополнит вход управленияEF003876 | Нет |
| Функция опред оптимального знач яркостиEF003898 | Нет |
| Регулировка порога срабатывания по освещEF007575 | Да |
| Номинальное напряжениеданные поставщика | 230 В |
| Протокол передачи данныхданные поставщика | Нет (без) |
Материалы и конструкция 3
| ЦветEF000007 | Белый |
|---|---|
| Модель или исполнениеEF000010 | Датчик движения |
| МатериалEF002169 | АБС- пластик |
Монтаж и подключение 3
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| Подходит для монтажа на стенуEF006644 | Да |
| Подходит для крепления на потолкеEF021180 | Да |
Механические характеристики 1
| Ударопрочность по стандарту EN 50102EF004293 | IK02 |
|---|
Классификация и назначение 5
| Тип датчикаEF000191 | Микроволновый |
|---|---|
| Тип источника питанияEF001469 | Сеть |
| Тип датчикаEF020270 | Микроволновый |
| Применениеданные поставщика | Автоматическое управление освещением при обнаружен |
| Серияданные поставщика | ДДНПМ |
Прочие характеристики 23
| Защита от проскальзыванияEF000147 | Нет |
|---|---|
| Ступенчатый мониторингEF001098 | Нет |
| Шунтирующий переключательEF001099 | Нет |
| Подходит для беспроводной передачиEF001198 | Нет |
| Макс дальность передачи по фронтуEF001322 | 6 м |
| Макс дальность передачи в сторонуEF001323 | 6 м |
| Макс. дальность действияEF001327 | 6 |
| Регул порога срабатывания по чувствEF003429 | Да |
| С сигнальным устройствомEF003890 | Нет |
| C возможностью включения в сетьEF003904 | Нет |
| Принудительное отключениеEF003920 | Нет |
| Функции тревогиEF005624 | Нет |
| ПрозрачныйEF006243 | Нет |
| Зона реакции на животныхEF006311 | Да |
| Угол обнаружения по горизонталиEF006582 | 180–180 Degrees |
| С интерфейсом DALIEF009569 | Нет |
| Принудительное включениеEF011991 | Нет |
| Антибактериальная обработкаEF023790 | Нет |
| PUSH уведомленияданные поставщика | false |
| Выдержка включенияданные поставщика | 10 - 720 с |
| Источник питанияданные поставщика | Сеть |
| Оповещение о низком зарядеданные поставщика | false |
| Угол обнаружения по горизонталиданные поставщика | 180 ° в единицах производителя |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 4.8 × 5.3 × 7.5 | 0.053 | — | |
| Групповая упаковка кор. (100 шт) | 100 шт | 39.8 × 30.2 × 24.1 см | 6.492 | 0.029 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 4.8 × 5.3 × 7.5
- Вес, кг
- 0.053
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (100 шт)
- В упаковке
- 100 шт
- Габариты
- 39.8 × 30.2 × 24.1 см
- Вес, кг
- 6.492
- Объём, м³
- 0.029
- EAN / GTIN
