Защитная крышка для тумблеров типа KN и ASW красная (SAC-01) REXANT
SDS_Group · артикул 36-4650
Изображение может отличаться от конкретного исполнения.
REXANT

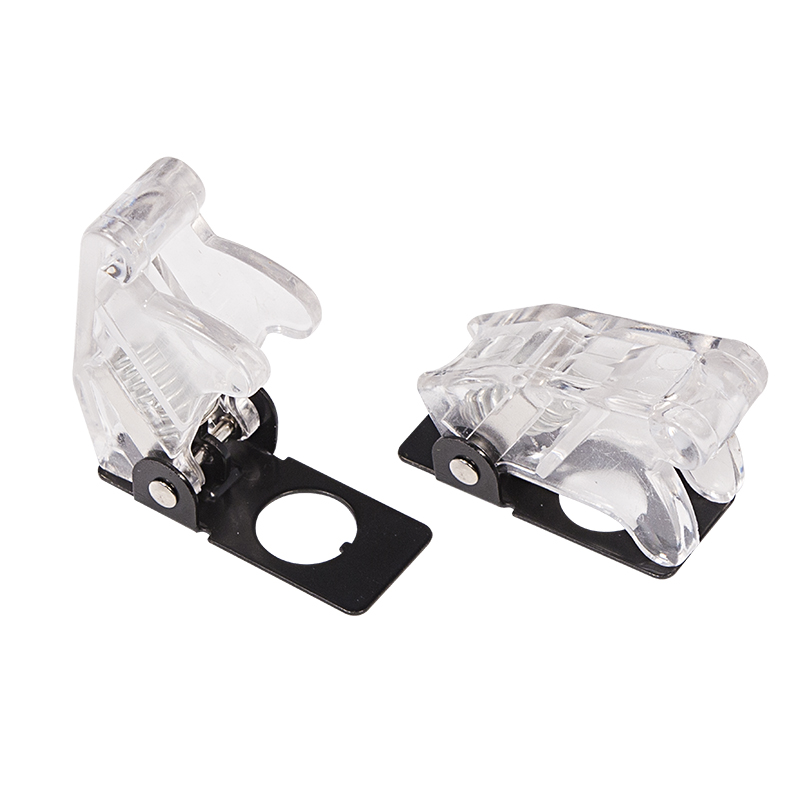

Защитная крышка для тумблеров типа KN и ASW прозрачная (SAC-01) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC002554
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина17 мм
Высота27.8 мм
Глубина40.6 мм
Тип компонентаПрочее
ЦветПрозрачный
МатериалПластик
Температура эксплуатации-20–85
Степень защиты (IP)IP65
Описание и назначение
Защитная крышка для тумблеров типа KN и ASW прозрачная предназначена для защиты от случайной коммутации переключателя во включенное положение. Устанавливается без применения дополнительного крепежа совместно с тумблерами типа KN или ASW на лицевых панелях управления электрооборудованием (в измерительных приборах, блоках питания, электроустановках на различных производствах, легковых и грузовых автомобилях, поездах и многих других местах). Защита тумблера состоит из двух основных частей, соединенных пружинным механизмом: металлической пластины с круглым отверстием (ø12мм) для установки на переключатель и пластмассовой крышки. Пружинный механизм удерживает крышку в закрытом, либо открытом положении. Для переключения в открытое положение требуется приложить некоторые усилия. Разнообразные цветовые варианты исполнения защитной крышки позволяют эффективно комплектовать панели управления.
Основные характеристики:
Для типов тумблеров: KN и ASW;
Цвет крышки: прозрачная;
Рабочая температура: от -25℃ до +85℃.
Степень защиты (IP): IP65.
Такую защитную крышку устанавливают на различные электротехнические устройства, управление которыми требует высокой ответственности.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -20–85 |
|---|---|
| Степень защиты (IP)EF005474 | IP65 |
Материалы и конструкция 2
| ЦветEF000007 | Прозрачный |
|---|---|
| МатериалEF002169 | Пластик |
Классификация и назначение 3
| Тип компонентаEF000215 | Прочее |
|---|---|
| Применениеданные поставщика | Защита от случайной коммутации |
| Серияданные поставщика | Крышка |
Прочие характеристики 2
| Совместимость с тумблерамиданные поставщика | true |
|---|---|
| Фиксация положенийданные поставщика | true |

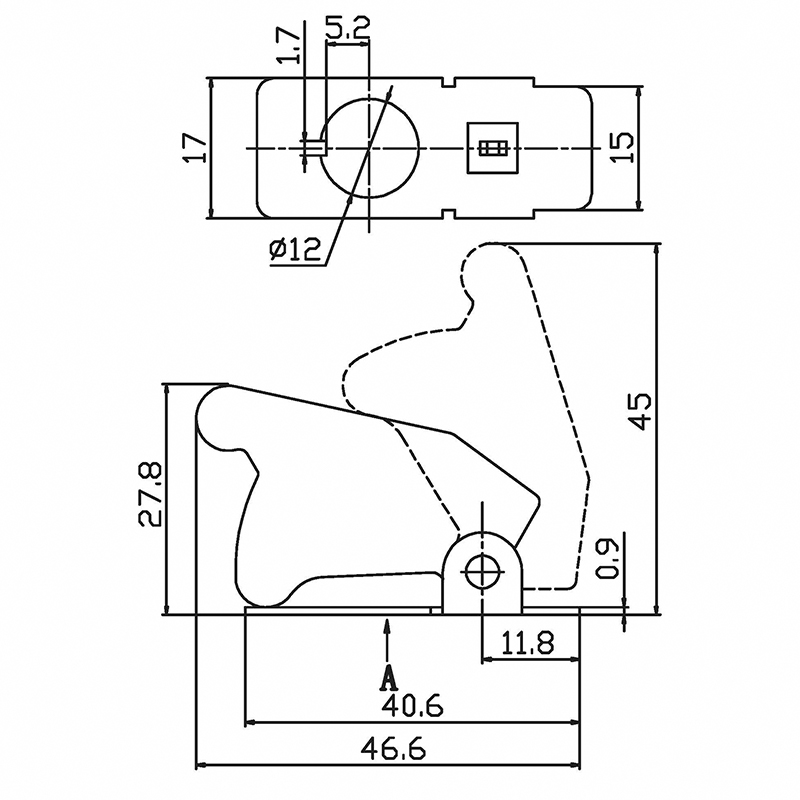

Размеры и упаковка
Изделие
| ШиринаEF000008 | 17 мм |
|---|---|
| ВысотаEF000040 | 27.8 мм |
| ГлубинаEF000049 | 40.6 мм |
| Высота изделияданные поставщика | 2.78 см в единицах производителя |
| Длина изделияданные поставщика | 4.06 см |
| Ширина изделияданные поставщика | 1.7 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 38 × 27 × 33 | 0.015 | — | |
| Групповая упаковка кор. (1 000 шт) | 1000 шт | 37.5 × 24 × 30 | 17 | 0.044 | |
| Групповая упаковка кор. (500 шт) | 500 шт | 33 × 27 × 38 см | 9.25 | 0.034 | |
| Групповая упаковка упак. (50 шт.) | 50 шт | 17.6 × 17 × 6 см | 0.732 | 0.002 | |
| Групповая упаковка упак (10 шт) | 10 шт | — | — | — |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 38 × 27 × 33
- Вес, кг
- 0.015
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор. (1 000 шт)
- В упаковке
- 1000 шт
- Габариты
- 37.5 × 24 × 30
- Вес, кг
- 17
- Объём, м³
- 0.044
- EAN / GTIN
-
Групповая упаковка кор. (500 шт)
- В упаковке
- 500 шт
- Габариты
- 33 × 27 × 38 см
- Вес, кг
- 9.25
- Объём, м³
- 0.034
- EAN / GTIN
-
Групповая упаковка упак. (50 шт.)
- В упаковке
- 50 шт
- Габариты
- 17.6 × 17 × 6 см
- Вес, кг
- 0.732
- Объём, м³
- 0.002
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
