IEK

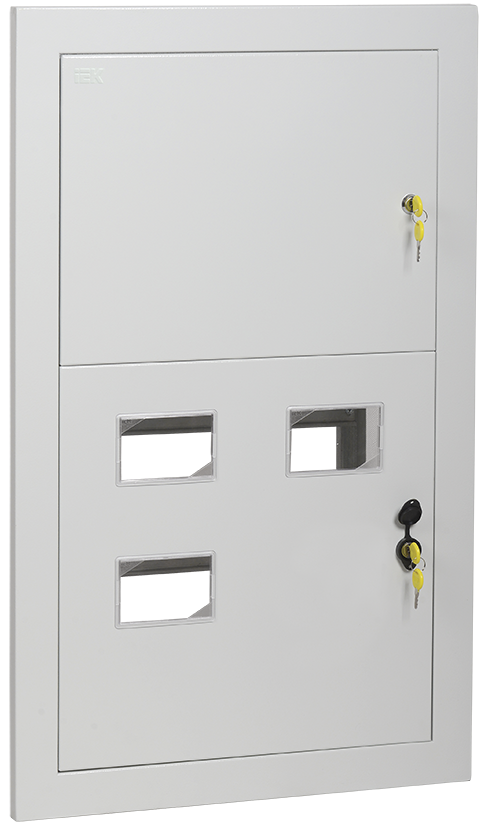

Корпус металлический ЩЭ-3-2 36 УХЛ3 IP31 IEK
ИсточникКаталог IEK
КлассификацияEC000261
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.ЦветСерый
Ширина550
Высота890
Глубина157
Номер цвета RAL7035
С монтажной платойДа
Кол-во дверей шкафа2
Вес10.5
Описание и назначение
Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях.
Сварной металлический корпус состоит из двух отсеков: вводно-учетного и распределительного.
В вводно-учетном отсеке корпусов ЩЭ-Х-2 размещены перфорированные планки для крепления счетчиков на DIN-рейку (по количеству квартир). В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью.
Возможно навесное исполнение ЩЭ-Х-2 при использовании дополнительного кожуха.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -60...40 |
|---|---|
| Степень защиты - IPEF005474 | IP31 |
| Климатическое исполнениеданные поставщика | УХЛ3 |
Материалы и конструкция 3
| ЦветEF000007 | Серый |
|---|---|
| Номер цвета RALEF000116 | 7035 |
| МатериалEF002169 | Сталь |
Монтаж и подключение 5
| С монтажной платойEF000118 | Да |
|---|---|
| Подходит для уличной установкиEF005774 | Нет |
| Возможность настенного монтажаEF006314 | Да |
| Поверхностный монтажEF006951 | Нет |
| Возможность напольного монтажаEF009581 | Нет |
Классификация и назначение 1
| Тип поверхностиEF006569 | Порошковая окраска |
|---|
Прочие характеристики 7
| Кол-во дверей шкафаEF000122 | 2 |
|---|---|
| С стеклянной дверьюEF001089 | Нет |
| Возможность состыковки друг с другомEF006169 | Нет |
| Встроен в стенуEF007536 | Да |
| Количество модулейEF007616 | 40 |
| Угол открытия двериданные поставщика | 105 ° |
| Фактура поверхностиданные поставщика | Шагрень |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 550 |
|---|---|
| ВысотаEF000040 | 890 |
| ГлубинаEF000049 | 157 |
| ВесEF000167 | 10.5 |
| Толщина металладанные поставщика | 1 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ГОФРОКОРОБ | 1 шт | 0.9 × 0.56 × 0.165 м | 11 | 0.08568 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 1 шт | 0.9 × 0.56 × 0.17 м | 11 | 0.08568 |
-
Базовая единица ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.9 × 0.56 × 0.165 м
- Вес, кг
- 11
- Объём, м³
- 0.08568
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 0.9 × 0.56 × 0.17 м
- Вес, кг
- 11
- Объём, м³
- 0.08568
- EAN / GTIN
