Панель для установки ВА88-32 (33) для ПР-2 IEK
IEK · артикул YKI10-02-31
Изображение может отличаться от конкретного исполнения.
IEK

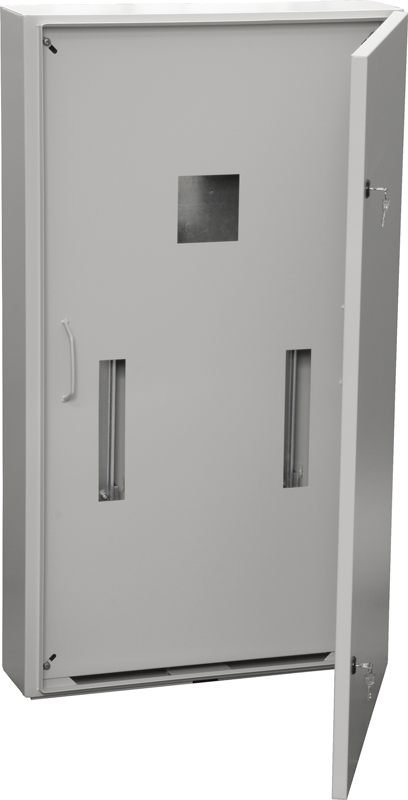

Корпус металлический ПР-2-3 36 УХЛ3 IP31
ИсточникКаталог IEK
КлассификацияEC000261
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение400
ЦветСерый
Ширина650
Высота1157
Глубина180
Номер цвета RAL7035
С монтажной платойНет
Кол-во дверей шкафа1
Описание и назначение
Используются для сборки пунктов распределительных серии ПР11, предназначенных для приема и распределения электроэнергии, защиты электроустановок напряжением 380/220В при перегрузках и коротких замыканиях, а также нечастых (не более 6 в час) включений и отключений электрических цепей.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Степень защиты - IPEF005474 | IP31 |
|---|---|
| Климатическое исполнениеданные поставщика | УХЛ3 |
Электрические и световые параметры 3
| Номин напряжениеEF000002 | 400 |
|---|---|
| Номин токEF000227 | 630 |
| ЧастотаEF005455 | 50 Гц |
Материалы и конструкция 3
| ЦветEF000007 | Серый |
|---|---|
| Номер цвета RALEF000116 | 7035 |
| МатериалEF002169 | Сталь |
Монтаж и подключение 6
| С монтажной платойEF000118 | Нет |
|---|---|
| Подходит для уличной установкиEF005774 | Нет |
| Возможность настенного монтажаEF006314 | Да |
| Поверхностный монтажEF006951 | Да |
| Установка заподлицоEF007517 | Нет |
| Возможность напольного монтажаEF009581 | Нет |
Классификация и назначение 1
| Тип поверхностиEF006569 | Порошковая окраска |
|---|
Прочие характеристики 11
| Кол-во дверей шкафаEF000122 | 1 |
|---|---|
| Кол-во замковEF000123 | 2 |
| Ввод кабеляEF000537 | Сверху/снизу |
| С стеклянной дверьюEF001089 | Нет |
| Количество вводовEF003593 | 3 |
| Возможность состыковки друг с другомEF006169 | Нет |
| С вентиляционным окномEF006279 | Нет |
| С задней дверьюEF007381 | Нет |
| Встроен в стенуEF007536 | Нет |
| Угол открытия двериданные поставщика | 105 ° |
| Фактура поверхностиданные поставщика | Шагрень |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 650 |
|---|---|
| ВысотаEF000040 | 1157 |
| ГлубинаEF000049 | 180 |
| ВесEF000167 | 35 |
| Монтажная плата с регулировкой по глубинеEF006054 | Нет |
| Толщина металладанные поставщика | 1,4 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 1.168 × 0.668 × 0.198 м | 35.3 | 0.146566 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING КОРОБКА/БОКС | 1 шт | 0.19 × 0.665 × 1.16 м | 35.3 | 0.146566 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 1.168 × 0.668 × 0.198 м
- Вес, кг
- 35.3
- Объём, м³
- 0.146566
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.19 × 0.665 × 1.16 м
- Вес, кг
- 35.3
- Объём, м³
- 0.146566
- EAN / GTIN
