Панель боковая ЩО 22.6 IEK
IEK · артикул YKM60-BP-226-36
Изображение может отличаться от конкретного исполнения.
IEK

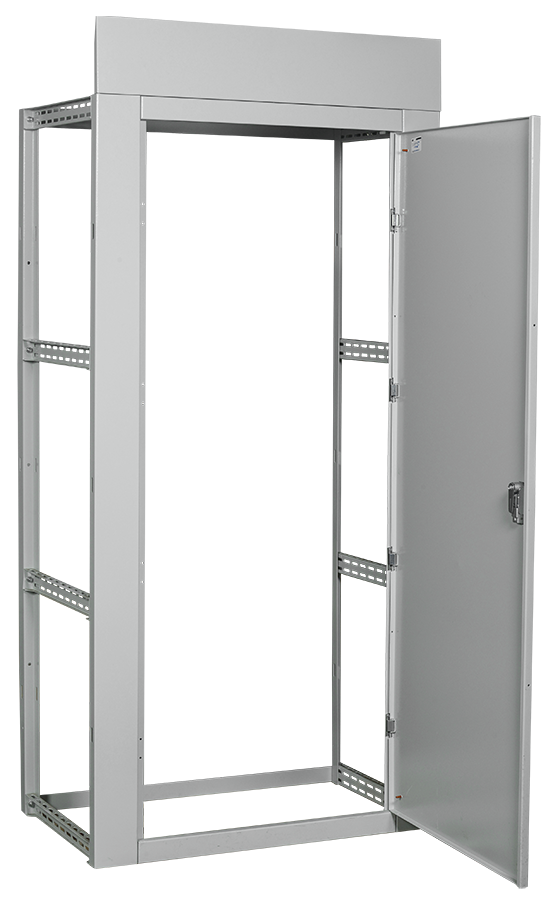

Корпус металлический панели ЩО 22.6.6 IEK
ИсточникКаталог IEK
КлассификацияEC000261
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.ЦветСерый
Ширина600
Высота2200
Глубина600
Номер цвета RAL7035
С монтажной платойДа
Кол-во дверей шкафа1
Номин ток2000
Описание и назначение
Панели распределительных щитов ЩО предназначены для комплектования распределительных устройств напряжением 230/400 В трёхфазного переменного тока частотой 50 Гц в сетях с глухозаземленой нейтралью в четырехпроводном и пятипроводном исполнениях, служащих для приёма и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.
Панели распределительных щитов ЩО представляют собой сборно-разборный каркас из вертикальных стоек, вертикальных уголков, боковых и лицевых стяжек, к которым крепятся дверь, боковые панели, крыша (боковые панели и крыша заказываются отдельно).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -25...50 |
|---|---|
| Степень защиты - IPEF005474 | IP00 |
| Климатическое исполнениеданные поставщика | УХЛ3 |
Электрические и световые параметры 1
| Номин токEF000227 | 2000 |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Серый |
|---|---|
| Номер цвета RALEF000116 | 7035 |
| МатериалEF002169 | Сталь |
Монтаж и подключение 5
| С монтажной платойEF000118 | Да |
|---|---|
| Возможность напольного монтажаEF001670 | Да |
| Возможность настенного монтажаEF003973 | Нет |
| Поверхностный монтажEF006951 | Да |
| Установка заподлицоEF007517 | Нет |
Классификация и назначение 1
| Тип поверхностиEF006569 | Порошковая окраска |
|---|
Прочие характеристики 5
| Кол-во дверей шкафаEF000122 | 1 |
|---|---|
| С стеклянной дверьюEF001089 | Нет |
| Возможность состыковки друг с другомEF006169 | Нет |
| Встроен в стенуEF007536 | Нет |
| Угол открытия двериданные поставщика | 105 ° |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 600 |
|---|---|
| ВысотаEF000040 | 2200 |
| ГлубинаEF000049 | 600 |
| Толщина металладанные поставщика | 2 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ГОФРОКОРОБ | 1 шт | 2.035 × 0.71 × 0.08 м | 40.4 | 0.10608 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 1 шт | 2.04 × 0.65 × 0.08 м | 40.4 | 0.10608 |
-
Базовая единица ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 2.035 × 0.71 × 0.08 м
- Вес, кг
- 40.4
- Объём, м³
- 0.10608
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 1 шт
- Габариты
- 2.04 × 0.65 × 0.08 м
- Вес, кг
- 40.4
- Объём, м³
- 0.10608
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 2; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
