ВИНТ ПОД КЛ С 2 БОР ЗАМЕНА СТАНДТНОГО ВИНТА SBM(SBMC,SBMB)
Systeme Electric · артикул NSYAEDSBSB
Изображение может отличаться от конкретного исполнения.
Schneider Electric

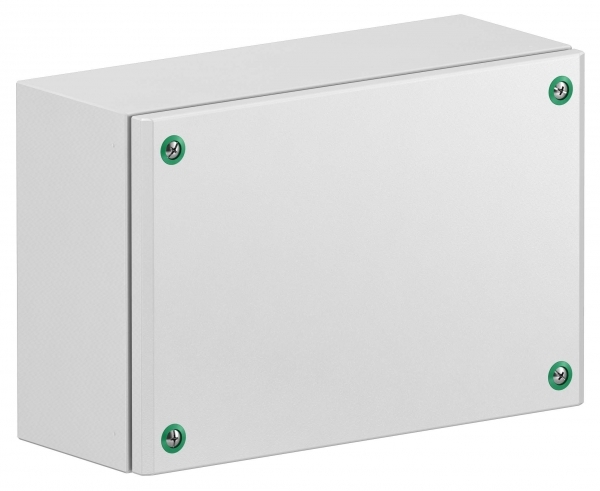

КЛЕММНАЯ КОРОБКА ЦЕЛЬНОМЕТАЛЛИЧЕСКАЯ IP66 SBM200x300x80
ИсточникКаталог Systeme Electric
КлассификацияEC000261
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина300 мм
Высота200 мм
Глубина80 мм
Вид/ марка материалаПрочее
МатериалСталь
Ударопрочность по стандарту EN 50102IK10
Степень защиты - IPIP66
Степень защиты (NEMA)4X
Описание и назначение
<p>Клеммная коробка цельнометаллическая IP66 SBM200x300x80. <br /> - тип устройства или его аксессуаров: промышленный блок<br /> - тип шкафа: коробка с плоской поверхностью<br /> - номинальная высота шкафа: 200 мм<br /> - номинальная ширина шкафа: 300 мм<br /> - номинальная глубина шкафа: 80 мм<br /> - состав устройства: 1x крышка, 1x корпус, 4x винт крышки<br /> - тип корпуса: цельный корпус, складной и привариваемый<br /> - крепление крышки: полуоборот металлического винта. <br />Преимущества: Шкафы Spacial, Thalassa и система Prisma Plus объединены в единое целое для использования в промышленных целях: Высокая стойкость к воздействиям неблагоприятной окружающей среды и большим нагрузкам, Шкафы имеют степень защиты IP55 и обладают высокой стойкостью внешнему механическому воздействию IK10, сделаны из стали толщиной 1,8 мм.<br />Применение: Различные сферы промышленности, энергетика и инфраструктуры.</p>
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP66 |
|---|---|
| Степень защиты (NEMA)EF011959 | 4X |
| Рабочая температураданные поставщика | -35-80 °C |
| Степень защиты ikданные поставщика | IK10 в соответствии с IEC 62262 |
| Степень защиты ipданные поставщика | коробка с плоской поверхностью в единицах производителя |
| Степень защиты ipданные поставщика | IP66 в соответствии с IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -35-60 °C |
Электрические и световые параметры 1
| EMC-исполнение (электромагнитная совместимость)EF001062 | Да |
|---|
Материалы и конструкция 8
| ЦветEF000007 | Серый |
|---|---|
| Номер цвета RALEF000116 | 7035 |
| Вид/ марка материалаEF001257 | Прочее |
| МатериалEF002169 | Сталь |
| Материалданные поставщика | листовая сталь в единицах производителя |
| Тип корпусаданные поставщика | цельный корпус, складной и привариваемый |
| Тип покрытияданные поставщика | полиэфирный порошок |
| Цветданные поставщика | серый (RAL 7035) в единицах производителя |
Монтаж и подключение 8
| С монтажной платойEF000118 | Да |
|---|---|
| Подходит для уличной установкиEF005774 | Нет |
| Подходит для метрического монтажаEF005823 | Нет |
| Возможность настенного монтажаEF006314 | Нет |
| Возможность напольного монтажаEF009581 | Да |
| Крепление на столбеEF009582 | Нет |
| Крепление крышкиданные поставщика | полуоборот металлического винта |
| Монтаж шкафаданные поставщика | для монтажа на стену |
Механические характеристики 1
| Ударопрочность по стандарту EN 50102EF004293 | IK10 |
|---|
Классификация и назначение 8
| Тип поверхностиEF006569 | С порошковым покрытием |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Область примененияданные поставщика | универсальный |
| Серияданные поставщика | Spacial |
| Стандартыданные поставщика | МЭК 62208 |
| Тип замкаданные поставщика | невыпадающий винт PZ2 наружный герметизированный участок |
| Тип передней крышкиданные поставщика | сплошная дверь |
| Тип продуктаданные поставщика | промышленный блок |
Прочие характеристики 20
| Кол-во дверей шкафаEF000122 | 1 |
|---|---|
| С стеклянной дверьюEF001089 | Да |
| Возможность состыковки друг с другомEF006169 | Нет |
| С вентиляционным окномEF006279 | Да |
| С задней дверьюEF007381 | Да |
| Встроен в стенуEF007536 | Нет |
| Скатная крышаEF009278 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Краткое название устройстваданные поставщика | SBM |
| Наименование продуктаданные поставщика | Spacial SBM |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | N/A |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Сертификатыданные поставщика | UL BV LR DNV GL |
| Состав устройстваданные поставщика | 4 винт крышки 1 крышка 1 корпус |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Съёмные частиданные поставщика | крышка невыпадающими винтами |
| Экологическая отчетнстьданные поставщика | ENVPEP121023EN |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 300 мм |
|---|---|
| ВысотаEF000040 | 200 мм |
| ГлубинаEF000049 | 80 мм |
| Монтажная плата с регулировкой по глубинеEF006054 | Да |
| Номинальная высота шкафаданные поставщика | 200 мм |
| Номинальная глубина шкафаданные поставщика | 80 мм |
| Номинальная ширина шкафаданные поставщика | 300 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Контейнер | 112 шт. | 1.2 × 0.8 × 1.05 м | 249 | 1.008 | — |
-
Контейнер
- В упаковке
- 112 шт.
- Габариты
- 1.2 × 0.8 × 1.05 м
- Вес, кг
- 249
- Объём, м³
- 1.008
- EAN / GTIN
- —
