PRAGMA КОРПУС 6РЯДОВ ПО 24МОД НАВ.
Systeme Electric · артикул PRA20624
Изображение может отличаться от конкретного исполнения.
Schneider Electric

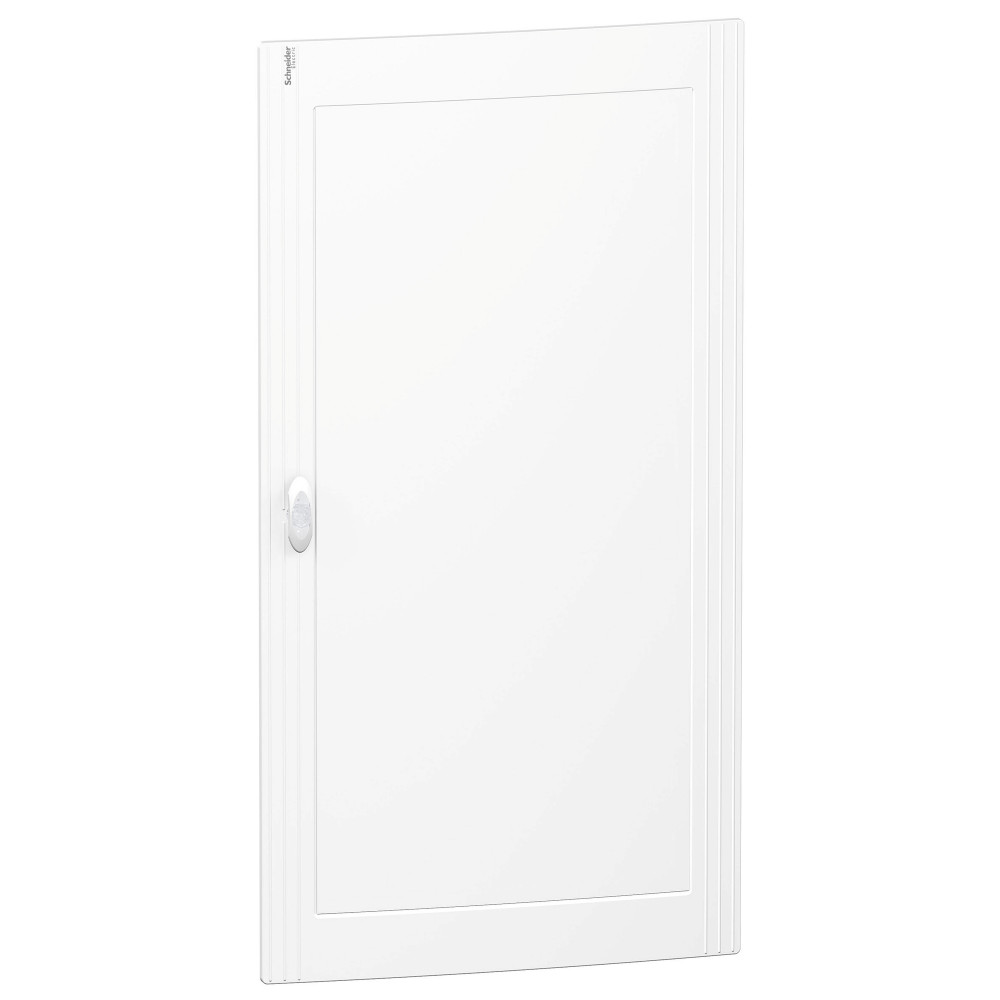

PRAGMA ДВЕРЬ 6РЯД 24МОДУЛЕЙ БЕЛАЯ
ИсточникКаталог Systeme Electric
КлассификацияEC000747
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина550 мм
Высота1050 мм
Глубина20 мм
Модель или исполнениеПанельная дверь отсека
МатериалСталь
Степень защиты - IPIP40
ЦветБелый
Тип EMCДа
Описание и назначение
PRAGMA ДВЕРЬ 6РЯД 24МОДУЛЕЙ БЕЛАЯ. Прозрачная дверь для щитов Pragma используется для ограничения доступа к модульным устройствам, установленным в щите. Благодаря непрозрачному белому пластику, при закрытой дверце посторонний не сможет получить информацию о состоянии оборудования внутри электростановки. Также непрозрачные двери используются для удобства размещения тех. описания оборудования.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Степень защиты - IPEF005474 | IP40 |
|---|---|
| Огнестойкостьданные поставщика | 750 °C |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C |
| Температура окружающей среды при храненииданные поставщика | -25-60 °C |
Материалы и конструкция 7
| ЦветEF000007 | Белый |
|---|---|
| Модель или исполнениеEF000010 | Панельная дверь отсека |
| МатериалEF002169 | Сталь |
| Исполнение в виде остекленной двериEF006966 | Да |
| Исполнение в виде двери с откл блокировкиEF006967 | Да |
| Материал шкафаданные поставщика | Металлический |
| Цветданные поставщика | Белый (RAL 9016) в единицах производителя |
Монтаж и подключение 1
| Монтаж щитаданные поставщика | поверхность Утопленная |
|---|
Механические характеристики 1
| Степень ударостойкости ikданные поставщика | IK09 |
|---|
Классификация и назначение 7
| Тип EMCEF001062 | Да |
|---|---|
| Тип поверхностиEF006569 | С порошковым покрытием |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Категория - аксессуар/отдельная детальданные поставщика | принадлежности шкафа |
| Серияданные поставщика | Pragma Pragma |
| Тип передней крышкиданные поставщика | сплошной |
| Тип продуктаданные поставщика | дверь |
Прочие характеристики 9
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
|---|---|
| Количество горизонтальных рядовданные поставщика | 6 |
| Количество ключейданные поставщика | кол-во должно быть указано |
| Количество модулей по 18 мм в рядуданные поставщика | 24 |
| Общее количество модулей по 18 ммданные поставщика | 144 |
| Описание шкафа/ячейкиданные поставщика | монтаж на поверхности скрытый монтаж |
| Сегмент рынкаданные поставщика | Малые коммерческие предприятия Жиличный сектор |
| Сторона открывания дверцыданные поставщика | справа или слева |
| Шаг 9 ммданные поставщика | 48 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 550 мм |
|---|---|
| ВысотаEF000040 | 1050 мм |
| ГлубинаEF000049 | 20 мм |
