Выключатель дифференциальный (УЗО) ВД1-63 4Р 16А 30мА IEK
IEK · артикул MDV10-4-016-030
Изображение может отличаться от конкретного исполнения.
GENERICA

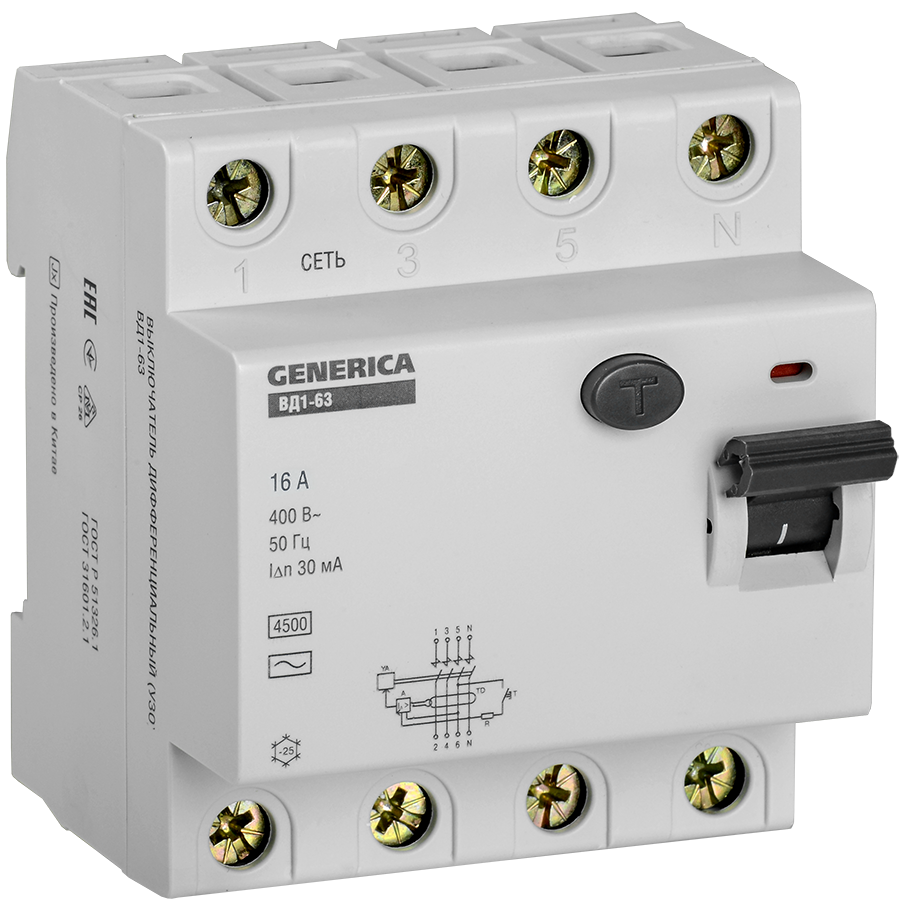

Выключатель дифференциальный (УЗО) ВД1-63 4Р 16А 30мА GENERICA
ИсточникКаталог IEK
КлассификацияEC000003
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажаНа DIN-рейку
Частота50 Гц
Вес0.2
Номин ток16
Номин раб напряжение400
Макс сечение входящего кабеля50
Режим работыПродолжительный-S1
Количество полюсов4
Описание и назначение
Быстродействующий защитный выключатель ВД1-63 (УЗО) GENERICA - устройство электронного типа, зависящее от напряжения и реагирующее на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Мех износостойкостьданные поставщика | 10000 циклов |
| Электр износостойкостьданные поставщика | 4000 циклов |
Электрические и световые параметры 13
| ЧастотаEF000034 | 50 Гц |
|---|---|
| Номин токEF000227 | 16 |
| Номин раб напряжениеEF000228 | 400 |
| Режим работыEF000453 | Продолжительный-S1 |
| Количество полюсовEF001391 | 4 |
| Тип тока утечкиEF002560 | Переменный (AC) |
| Номин ток утечкиEF003975 | 0.03 |
| ЧастотаEF005455 | 50 Гц |
| Номинальный токEF006154 | 16 |
| Регулировка тока утечкиEF008874 | Нет |
| Номин неоткл диф токданные поставщика | 0.5 мА |
| Номин условный ток короткого замыкания Icnданные поставщика | 4500 А |
| Условный номин диф ток КЗданные поставщика | 4,5 кА |
Монтаж и подключение 1
| Тип монтажаEF000003 | На DIN-рейку |
|---|
Механические характеристики 2
| Импульсная прочностьEF002564 | 0,25 |
|---|---|
| Момент затяжкиEF005520 | 2 |
Прочие характеристики 2
| Селективная защитаEF002561 | Нет |
|---|---|
| откл способность при коротком замыкании-IcwEF002562 | 4,5 |
Размеры и упаковка
Изделие
| ВесEF000167 | 0.2 |
|---|---|
| Макс сечение входящего кабеляEF000267 | 50 |
| Ширина по количеству модульных расстоянийEF002950 | 4 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.087 × 0.042 × 0.08 м | 0.358 | 0.000758 | |
| Групповая упаковка | — | — | — | — | — |
| TRANSPORTING ГОФРОКОРОБ | 24 шт | 0.33 × 0.29 × 0.19 м | 8.6 | 0.018183 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.087 × 0.042 × 0.08 м
- Вес, кг
- 0.358
- Объём, м³
- 0.000758
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 24 шт
- Габариты
- 0.33 × 0.29 × 0.19 м
- Вес, кг
- 8.6
- Объём, м³
- 0.018183
- EAN / GTIN
