Выключатель дифференциального тока DV 2P 100А 300мА тип A электромеханичекий 10kA AVERES EKF
EKF · артикул rccb-2-100-300-a-av
Изображение может отличаться от конкретного исполнения.
EKF

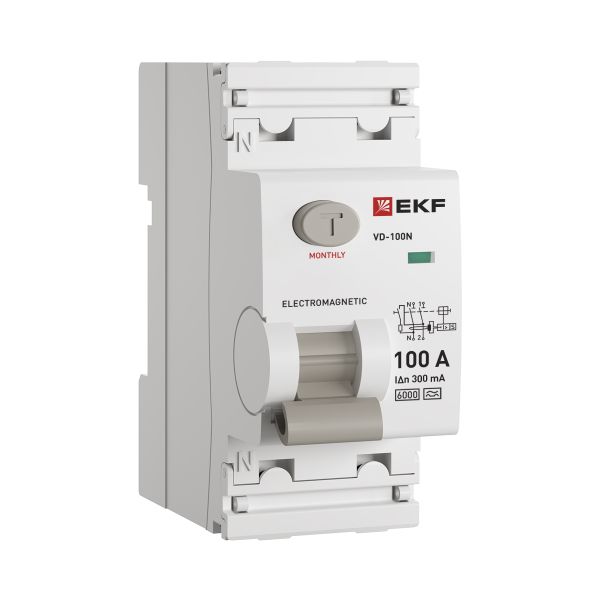

Выключатель дифференциального тока ВД-100N 2P 100А 300мА A эл-мех 6кА PROXIMA EKF
ИсточникКаталог EKF
КлассификацияEC000003
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши72 мм
Номин ток100 А
Номин раб напряжение230 В
Номин напряжение изоляции Ui660 В
Номин ток утечки0,3 А
Импульсная прочность6 кА
Сечение одножильного жёсткого провода1...35 мм кв.
Сечение многожильного гибкого провода1...25 мм кв.
Описание и назначение
Выключатель дифференциального тока ВДТ ВД‑100N PROXIMA EKF применяется в электрических цепях переменного тока номинальным напряжением 230В/400 В и частотой 50 Гц. Предназначено для защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки; защиты электроустановки (ЭУ) при повреждении изоляции проводников и неисправностях ЭУ; предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю. Выключатель дифференциального тока ВДТ ВД‑100N PROXIMA EKF соответствует ГОСТ 31601.2.1 (IEC 61008–2–1), IEC 61008–1.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -40...55 °C |
| Механическая износостойкость, кол-во цикловданные поставщика | 10000 |
Электрические и световые параметры 9
| Номин токEF000227 | 100 А |
|---|---|
| Номин раб напряжениеEF000228 | 230 В |
| Номин напряжение изоляции UiEF001366 | 660 В |
| Количество полюсовEF001391 | 2 |
| Номин ток утечкиEF002358 | 0,3 А |
| Тип тока утечкиEF002560 | A |
| ЧастотаEF005455 | 50 Гц |
| Номинальное импульсное выдерживаемое напряжение UimpEF011980 | 4 кВ |
| Номинальный условный ток короткого замыканияданные поставщика | 6кA |
Материалы и конструкция 1
| Селективное исполнениеданные поставщика | Нет |
|---|
Монтаж и подключение 1
| Тип монтажаEF000003 | DIN-рейка |
|---|
Механические характеристики 1
| Импульсная прочностьEF002564 | 6 кА |
|---|
Классификация и назначение 4
| Класс устройства защитного отключенияданные поставщика | A |
|---|---|
| Серияданные поставщика | PROxima |
| Серия продукцииданные поставщика | ВД-100N |
| Тип модуля дифференциальной защитыданные поставщика | Электромеханический |
Прочие характеристики 9
| Селективная защитаEF002561 | Нет |
|---|---|
| Степень загрязненияEF002570 | 2 |
| Кратковременная задержка срабатыванияEF003604 | Нет |
| С блокировкойEF007385 | Нет |
| Возможна дополнит комплектацияEF008148 | Нет |
| Гарантийный срок хранения, летданные поставщика | 7 |
| Гарантийный срок эксплуатации, летданные поставщика | 7 |
| Есть штрихкод на каждой штуке товараданные поставщика | Да |
| Срок службы, летданные поставщика | 20 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 72 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 2 |
| Сечение одножильного жёсткого проводаEF007337 | 1...35 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 1...25 мм кв. |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.091 × 0.039 × 0.08 см | 0.197 | 0.000284 | |
| Групповая упаковка упак. (4 шт) | 4 шт. | 0.16 × 0.095 × 0.087 м | 0.842 | 0.001322 | |
| Транспортная упаковка коробка (32 шт) | 32 шт. | 0.406 × 0.22 × 0.225 м | 7.035 | 0.020097 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.091 × 0.039 × 0.08 см
- Вес, кг
- 0.197
- Объём, м³
- 0.000284
- EAN / GTIN
-
Групповая упаковка упак. (4 шт)
- В упаковке
- 4 шт.
- Габариты
- 0.16 × 0.095 × 0.087 м
- Вес, кг
- 0.842
- Объём, м³
- 0.001322
- EAN / GTIN
-
Транспортная упаковка коробка (32 шт)
- В упаковке
- 32 шт.
- Габариты
- 0.406 × 0.22 × 0.225 м
- Вес, кг
- 7.035
- Объём, м³
- 0.020097
- EAN / GTIN
