iMX РАСЦЕПИТЕЛЬ 100-415В АС (АКТИ 9)
Systeme Electric · артикул A9A26476
Изображение может отличаться от конкретного исполнения.
Schneider Electric

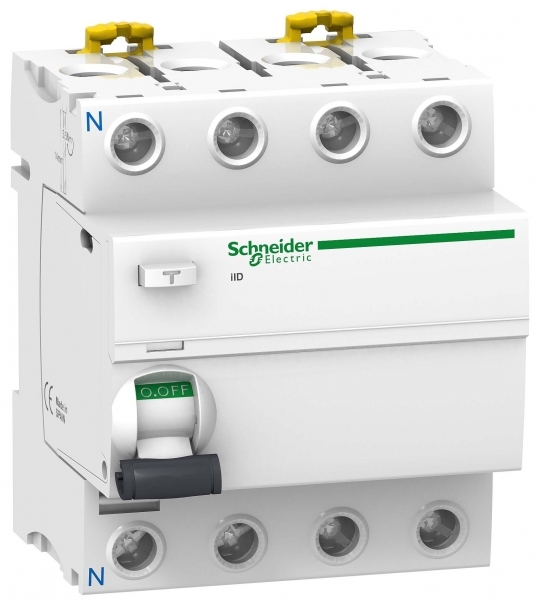

ВЫКЛЮЧАТЕЛЬ ДИФФ. ТОКАiID 4П 63A 300mA-S AC-ТИП
ИсточникКаталог Systeme Electric
КлассификацияEC000003
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши44 мм
Номин ток63 А
Номин раб напряжение400 В
Номин напряжение изоляции Ui500 В
Номин ток утечки300 А
Импульсная прочность3 кА
Сечение одножильного жёсткого провода1...35 мм кв.
Сечение многожильного гибкого провода1...25 мм кв.
Описание и назначение
Дифференциалный выключатель нагрева iID 4p 63A 300мА-S AC-ТИП. диапазон: Acti 9 - краткое название устройства: iID - положение нейтрали: слева - тип сети: переменный ток. Преимущества: Эффективность, достойная Вас!, Новый стандарт для дифференциальных выключателей нагрузки, используемых в конечном распределении электроэнергии,, Повышенная бесперебойность работы благодаря функции VisiTrip,, Лучшая помехозащищенность аппаратов типа Si (сверхпомехоустойчивые),, Простота выбора благодаря интуитивно-понятной структуре каталожных номеров,, Простой и быстрый монтаж, безопасные и надежные подключения к клеммам (момент затяжки винта вдвое превышает требования стандарта), эргономичные клеммные заглушки IP20B., Не наносят ущерба окружающей среде, поскольку могут использоваться повторно и на 100 % состоят из материалов, пригодных для вторичной переработки.... применения: Защита в любых промышленных и общественных зданиях от:, поражения электрическим током, соответствующая МЭК 60364 и национальным стандартам;, Защита от опасности возгорания, вызванного протеканием тока утечки из электрических установок через конструкции здания....
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -5...60 °C |
| Механическая износостойкостьданные поставщика | 20000 циклы |
| Рабочая температура окружающей средыданные поставщика | -5-60 °C в единицах производителя |
| Степень защиты ipданные поставщика | IP20 в соответствии с IEC 60529 IP40 (модульный шкаф) в соответствии с IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
| Электрическая износостойкостьданные поставщика | AC-1: 15000 циклы |
Электрические и световые параметры 20
| Номин токEF000227 | 63 А |
|---|---|
| Номин раб напряжениеEF000228 | 400 В |
| Номин напряжение изоляции UiEF001366 | 500 В |
| Количество полюсовEF001391 | 4 |
| Номин ток утечкиEF002358 | 300 А |
| Тип тока утечкиEF002560 | AC (перемен.) |
| ЧастотаEF005455 | 50/60 Гц |
| Номинальное импульсное выдерживаемое напряжение UimpEF011980 | 6 кВ |
| Задержка срабатывания защиты от тока утечкиданные поставщика | селективный |
| Класс защиты от тока утечкиданные поставщика | type AC |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ |
| номинальное напряжение изоляцииданные поставщика | 500 В переменный ток 50/60 Гц |
| номинальное рабочее напряжениеданные поставщика | 380...415 V переменный ток 50/60 Гц |
| номинальный токданные поставщика | 63 А в единицах производителя |
| Номинальный условный ток короткого замыканияданные поставщика | 10 кА |
| Описание полюсовданные поставщика | 4P |
| Технология срабатывания защиты по дифференицальному токуданные поставщика | не зависящий от напряжения |
| Частота сетиданные поставщика | 50/60 Гц |
| Чувствительность по току утечкиданные поставщика | 300 мА |
| Электромагнитная совместимостьданные поставщика | выдерживаемый импульс 8/20 мкс, 3000 A в соответствии с EN/IEC 61008-1 |
Материалы и конструкция 3
| Исполнение выключателяданные поставщика | защелкивающийся |
|---|---|
| Описание параметров блокировкиданные поставщика | устройство для установки навесных замков |
| Цветданные поставщика | белый |
Монтаж и подключение 4
| Тип монтажаEF000003 | DIN-рейка |
|---|---|
| Индикатор положения контактаданные поставщика | да |
| Монтажная опораданные поставщика | DIN-рейка |
| Соединения – клеммыданные поставщика | единая клемма верхняя или нижняя1-35 мм² жесткий единая клемма верхняя или нижняя1-25 мм² гибкий единая клемма верхняя или нижняя1-25 мм² гибкий с наконечником |
Механические характеристики 2
| Импульсная прочностьEF002564 | 3 кА |
|---|---|
| Момент затяжкиданные поставщика | 3.5-3.5 Н-м верхняя или нижняя |
Классификация и назначение 7
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Серияданные поставщика | Acti 9 |
| Серия продуктаданные поставщика | iID |
| Стандартыданные поставщика | EN/IEC 61008-1 |
| Тип приводаданные поставщика | тумблер |
| Тип продуктаданные поставщика | residual current circuit breaker (RCCB) |
| Тип сетиданные поставщика | переменный ток |
Прочие характеристики 21
| Селективная защитаEF002561 | Нет |
|---|---|
| Степень загрязненияEF002570 | 3 |
| Кратковременная задержка срабатыванияEF003604 | Нет |
| С блокировкойEF007385 | Нет |
| Возможна дополнит комплектацияEF008148 | Нет |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Код совместимостиданные поставщика | iID |
| Краткое название устройстваданные поставщика | iID |
| Наименование продуктаданные поставщика | Acti 9 iID |
| Не содержит ртутиданные поставщика | да |
| Номинальная отключающая и включающая способностьданные поставщика | Idm 1500 А Im 1500 А |
| Положение нейтралиданные поставщика | слева |
| Положение устройства в системеданные поставщика | отходящий |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Сегмент рынкаданные поставщика | малые коммерческие предприятия |
| Сертификацияданные поставщика | EAC |
| Совместимость распределительного блока с гребенчатыми шинамиданные поставщика | верхняя или нижняя: tooth |
| Шаг 9 ммданные поставщика | 8 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 44 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 4 |
| Сечение одножильного жёсткого проводаEF007337 | 1...35 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 1...25 мм кв. |
| Длина зачистки проводовданные поставщика | 14 мм для верхняя или нижняя соединение |
