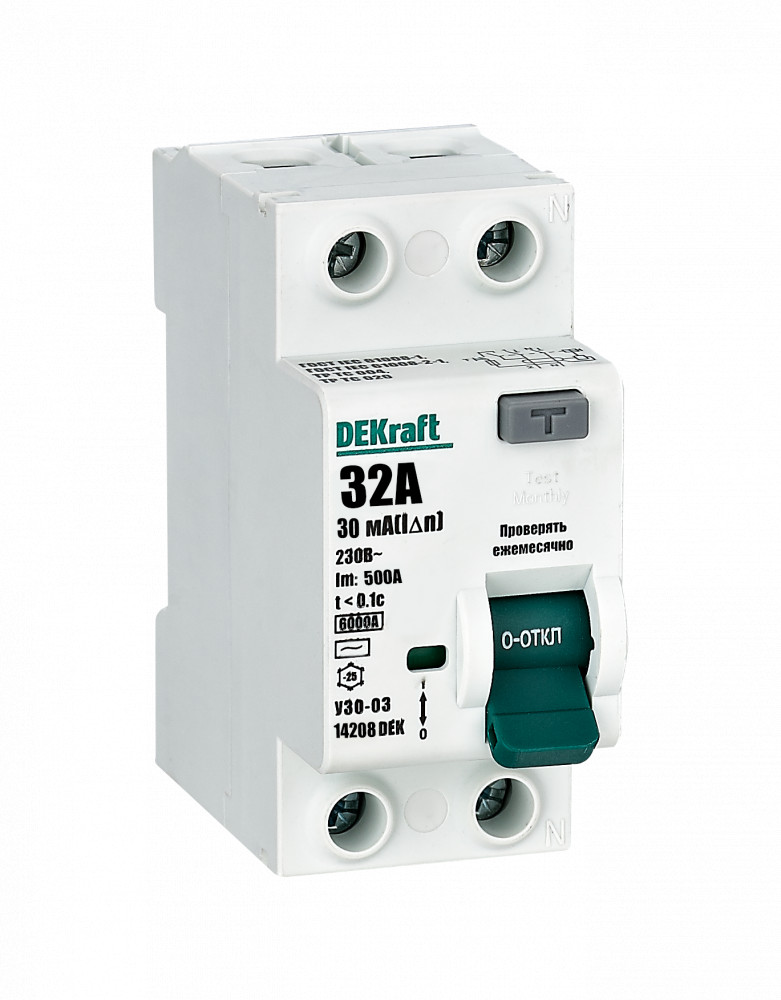

Изображение может отличаться от конкретного исполнения.
DEKraft
ВДТ 2P 32А 30мА тип AC 6кА УЗО-03 нов.
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Выключатель дифференциального тока серии УЗО-03 DEKraft; 2P; номинальный ток 32 А; ном.дифф. ток 30 мА; электромеханический; тип дифференциального расцепителя - AC; на DIN-рейку.
ВДТ устанавливаются в сетях напряжением до 400 В пер.тока. ВДТ применяются для защиты электроустановок от риска возникновения пожаров вследствие утечек тока. Конструкция устройств позволяет эксплуатировать их даже при низкой температуре.
При сборке выключатель дифференциального тока (ВДТ) и автоматический выключатель (для защиты ВДТ) устанавливаются последовательно, при этом номинальный ток аппарата должен быть на одну ступень выше — т. е. 20А при установке последовательно с автоматом на 16А, 32А при установке с автоматом на 25А.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP20 |
|---|
Электрические и световые параметры 8
| Номин токEF000227 | 32 А |
|---|---|
| Номин раб напряжениеEF000228 | 230 В |
| Номин напряжение изоляции UiEF001366 | 500 В |
| Количество полюсовEF001391 | 2 |
| Номин ток утечкиEF002358 | 0.03 А |
| Тип тока утечкиEF002560 | AC (перемен.) |
| ЧастотаEF005455 | 50/60 Гц |
| Номинальное импульсное выдерживаемое напряжение UimpEF011980 | 4 кВ |
Монтаж и подключение 1
| Тип монтажаEF000003 | DIN-рейка (DRA) |
|---|
Прочие характеристики 7
| С регулировкой задержкиEF001420 | Нет |
|---|---|
| Селективная защитаEF002561 | Нет |
| Номин. отключающая способностьEF002563 | 6 кА |
| Степень загрязненияEF002570 | 2 |
| Кратковременная задержка срабатыванияEF003604 | Нет |
| Возможна дополнит комплектацияEF008148 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 75.5 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 2 |
