Schneider Electric

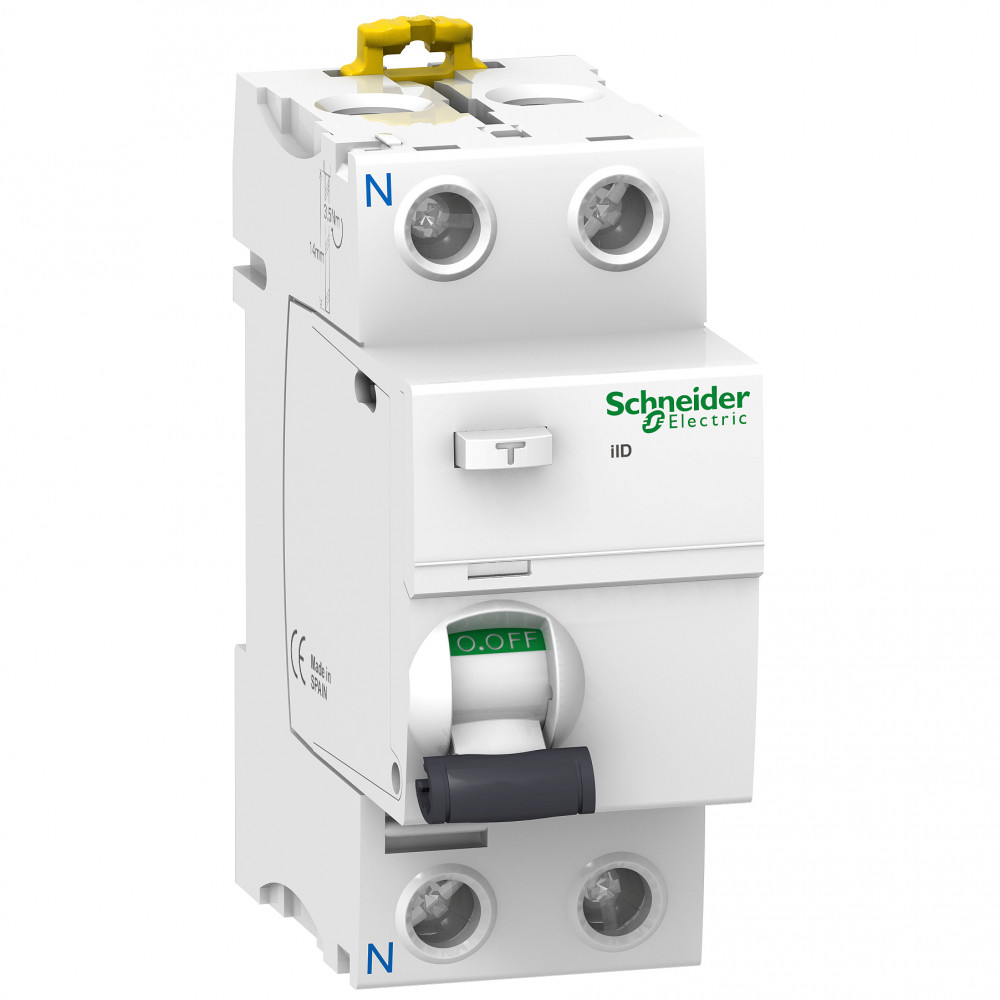

ДИФФ.ВЫКЛ.НАГР. iID 2П 40A 30mA A-SI-ТИП
ИсточникКаталог Systeme Electric
КлассификацияEC000003
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши44 мм
Номин ток40 А
Номин раб напряжение230 В
Номин напряжение изоляции Ui500 В
Номин ток утечки30 А
Импульсная прочность3 кА
Сечение одножильного жёсткого провода1...35 мм кв.
Сечение многожильного гибкого провода1...25 мм кв.
Описание и назначение
Дифференциалный выключатель нагрева iID 2p 40A 30мА A-SI-ТИП. диапазон: Acti 9 - краткое название устройства: iID - положение нейтрали: слева - тип сети: переменный ток. Преимущества: Эффективность, достойная Вас!, Новый стандарт для дифференциальных выключателей нагрузки, используемых в конечном распределении электроэнергии,, Повышенная бесперебойность работы благодаря функции VisiTrip,, Лучшая помехозащищенность аппаратов типа Si (сверхпомехоустойчивые),, Простота выбора благодаря интуитивно-понятной структуре каталожных номеров,, Простой и быстрый монтаж, безопасные и надежные подключения к клеммам (момент затяжки винта вдвое превышает требования стандарта), эргономичные клеммные заглушки IP20B., Не наносят ущерба окружающей среде, поскольку могут использоваться повторно и на 100 % состоят из материалов, пригодных для вторичной переработки.... применения: Защита в любых промышленных и общественных зданиях от:, поражения электрическим током, соответствующая МЭК 60364 и национальным стандартам;, Защита от опасности возгорания, вызванного протеканием тока утечки из электрических установок через конструкции здания....
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -25...60 °C |
| Механическая износостойкостьданные поставщика | 20000 циклы |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C в единицах производителя |
| Степень защиты ipданные поставщика | IP20 в соответствии с МЭК 60529 IP40 (Модульный шкаф) в соответствии с МЭК 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
| Электрическая износостойкостьданные поставщика | AC-1: 15000 циклы |
Электрические и световые параметры 21
| Номин токEF000227 | 40 А |
|---|---|
| Номин раб напряжениеEF000228 | 230 В |
| Номин напряжение изоляции UiEF001366 | 500 В |
| Количество полюсовEF001391 | 2 |
| Номин ток утечкиEF002358 | 30 А |
| ЧастотаEF005455 | 50/60 Гц |
| Номинальное импульсное выдерживаемое напряжение UimpEF011980 | 6 кВ |
| Задержка срабатывания защиты от тока утечкиданные поставщика | Мгновенный |
| Класс защиты от тока утечкиданные поставщика | type A-SI |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 6 кВ |
| номинальное напряжение изоляцииданные поставщика | 500 В Переменный ток 50/60 Гц |
| номинальное рабочее напряжениеданные поставщика | 220...240 V Переменный ток 50/60 Гц |
| номинальный токданные поставщика | 40 А в единицах производителя |
| Номинальный условный ток короткого замыканияданные поставщика | 10 кА |
| Описание полюсовданные поставщика | 2P |
| Скачок токаданные поставщика | 3000 А |
| Технология срабатывания защиты по дифференицальному токуданные поставщика | не зависящий от напряжения |
| Тип управленияданные поставщика | тумблер |
| Частота сетиданные поставщика | 50/60 Гц |
| Чувствительность по току утечкиданные поставщика | 30 мА |
| Электромагнитная совместимостьданные поставщика | выдерживаемый импульс 8/20 мкс, 3000 A в соответствии с EN/IEC 61008-1 |
Материалы и конструкция 3
| Исполнение монтажаданные поставщика | защелкивающийся |
|---|---|
| Описание параметров блокировкиданные поставщика | устройство для установки навесных замков |
| Цветданные поставщика | белый |
Монтаж и подключение 4
| Тип монтажаEF000003 | DIN-рейка |
|---|---|
| Индикатор положения контактаданные поставщика | да |
| Монтажная опораданные поставщика | DIN-рейка |
| Соединения – клеммыданные поставщика | единая клемма Верхняя или нижняя1-35 мм² Жесткий единая клемма Верхняя или нижняя1-25 мм² Гибкий единая клемма Верхняя или нижняя1-25 мм² Гибкий с наконечником единая клемма |
Механические характеристики 2
| Импульсная прочностьEF002564 | 3 кА |
|---|---|
| Момент затяжкиданные поставщика | 3.5-3.5 Н-м Верхняя или нижняя |
Классификация и назначение 4
| Серияданные поставщика | iID Acti 9 |
|---|---|
| Стандартыданные поставщика | EN/IEC 61008-1 |
| Тип продуктаданные поставщика | residual current circuit breaker (RCCB) |
| Тип сетиданные поставщика | Переменный ток |
Прочие характеристики 15
| Селективная защитаEF002561 | Да |
|---|---|
| Степень загрязненияEF002570 | 3 |
| Кратковременная задержка срабатыванияEF003604 | Да |
| С блокировкойEF007385 | Да |
| Возможна дополнит комплектацияEF008148 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Код совместимостиданные поставщика | iID |
| Краткое название устройстваданные поставщика | iID |
| Наименование продуктаданные поставщика | Acti 9 iID |
| Номинальная отключающая и включающая способностьданные поставщика | Idm 1500 А Im 1500 А |
| Положение нейтралиданные поставщика | слева |
| Положение устройства в системеданные поставщика | Отходящий |
| Сегмент рынкаданные поставщика | малые коммерческие предприятия |
| Совместимость распределительного блока с гребенчатыми шинамиданные поставщика | Верхняя или нижняя: tooth |
| Шаг 9 ммданные поставщика | 4 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 44 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 2 |
| Сечение одножильного жёсткого проводаEF007337 | 1...35 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 1...25 мм кв. |
| Вес неттоданные поставщика | 0.21 кг |
| Длина зачистки проводовданные поставщика | 14 мм для Верхняя или нижняя соединение |
