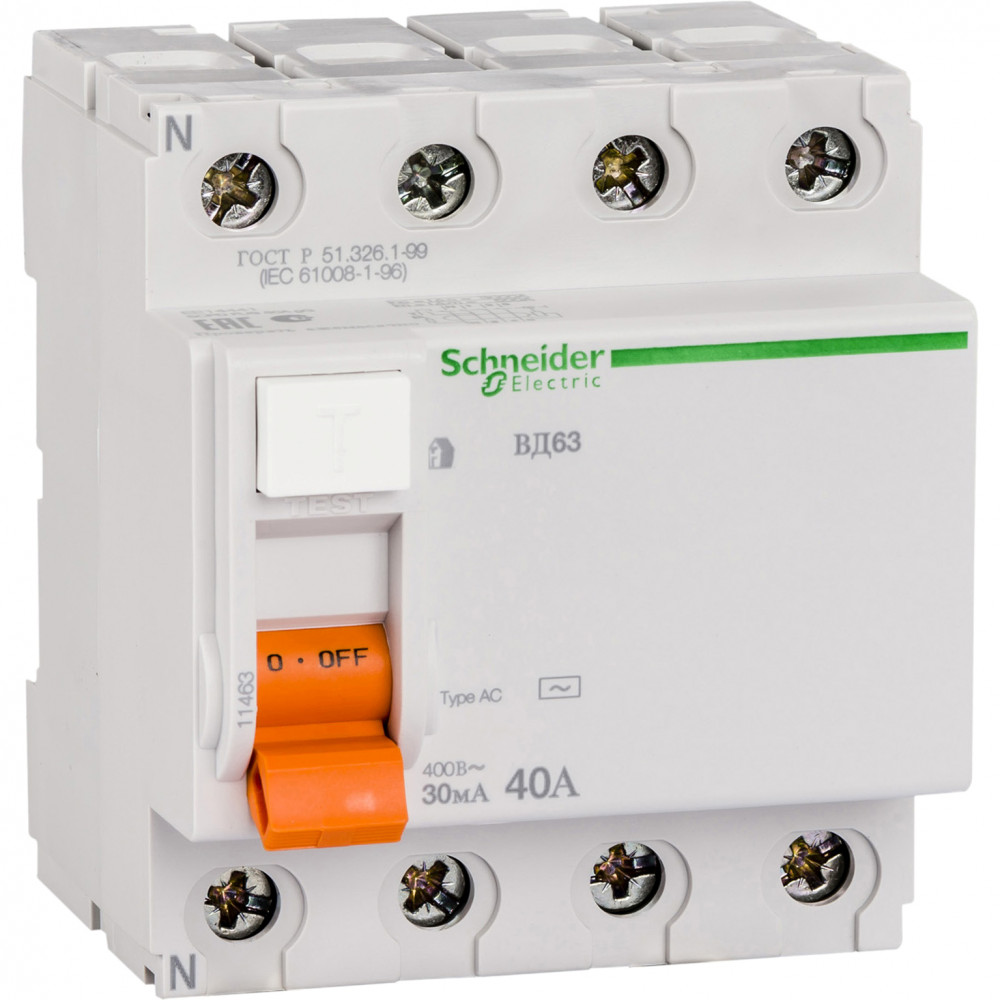

ДИФ. ВЫКЛ. НАГРУЗКИ ВД63 4П 40A 30MA АС, Испания

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 8

Степень защиты - IPEF005474	IP20
Рабочая температура окружающей средыEF007515	-5...40 °C
Механическая износостойкостьданные поставщика	5000 циклы
Относительная влажностьданные поставщика	95-95 % в 55-55 °C
Рабочая температураданные поставщика	-5-40 °C
Степень защиты ipданные поставщика	IP20 в соответствии с IEC 60529 в единицах производителя
Температура окружающей среды при храненииданные поставщика	-40-60 °C
Электрическая износостойкостьданные поставщика	2000 циклы 400 V AC 50/60Hz переменный ток 50 Гц в соответствии с IEC 61008-1

Электрические и световые параметры 20

Номин токEF000227	40 А
Номин раб напряжениеEF000228	400 В
Номин напряжение изоляции UiEF001366	440 В
Количество полюсовEF001391	4
Номин ток утечкиEF002358	30 А
Тип тока утечкиEF002560	AC (перемен.)
ЧастотаEF005455	50 Гц
Номинальное импульсное выдерживаемое напряжение UimpEF011980	4 кВ
Задержка срабатывания защиты от тока утечкиданные поставщика	мгновенный
Класс защиты от тока утечкиданные поставщика	type AC
номинальное импульсное выдерживаемое напряжениеданные поставщика	4 кВ в соответствии с IEC 61008-1
номинальное напряжение изоляцииданные поставщика	440 В переменный ток 50 Гц в соответствии с IEC 61008-1
номинальное рабочее напряжениеданные поставщика	400 V переменный ток 50 Гц в соответствии с IEC 61008-1
номинальный токданные поставщика	40 А в единицах производителя
Номинальный условный ток короткого замыканияданные поставщика	Inc 3000 А 40 А
Описание полюсовданные поставщика	4P
Скачок токаданные поставщика	250 А
Технология срабатывания защиты по дифференицальному токуданные поставщика	электромеханическое
Частота сетиданные поставщика	50 Гц
Чувствительность по току утечкиданные поставщика	30 мА

Материалы и конструкция 1

Исполнение выключателяданные поставщика	стационарный

Монтаж и подключение 4

Тип монтажаEF000003	DIN-рейка
Индикатор положения контактаданные поставщика	да
Монтажная опораданные поставщика	35 мм симметричная DIN-рейка
Соединения – клеммыданные поставщика	клеммы туннельного типа1 кабель (-и) 35-35 мм² жесткий клеммы туннельного типа1 кабель (-и) 25-25 мм² гибкий клеммы туннельного типа1 кабель (-и) 25-25 мм² гибкий с наконечником

Механические характеристики 2

Импульсная прочностьEF002564	0.25 кА
Момент затяжкиданные поставщика	3.5-3.5 Н-м

Классификация и назначение 7

Информация об исключениях по регламенту rohsданные поставщика	да
Серияданные поставщика	Домовой
Серия продуктаданные поставщика	Domae
Стандартыданные поставщика	IEC 60529 IEC 61008-1 IEC 60068-1
Тип приводаданные поставщика	тумблер
Тип продуктаданные поставщика	residual current circuit breaker (RCCB)
Тип сетиданные поставщика	переменный ток

Прочие характеристики 23

Селективная защитаEF002561	Да
Степень загрязненияEF002570	2
Кратковременная задержка срабатыванияEF003604	Да
С блокировкойEF007385	Нет
Возможна дополнит комплектацияEF008148	Нет
Weeeданные поставщика	На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика	Соответствует
Код совместимостиданные поставщика	DOMAE_RCCB
Краткое название устройстваданные поставщика	RCCB
Не содержит ртутиданные поставщика	да
Номинальная отключающая и включающая способностьданные поставщика	Im = 500 А 230 В в соответствии с IEC 61008-1
Подготовка к работе в тропических условияхданные поставщика	2 в соответствии с IEC 61008
Положение нейтралиданные поставщика	слева
Положение устройства в системеданные поставщика	отходящий
Профиль кругооборотаданные поставщика	N/A
Регламент reachданные поставщика	Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика	Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Сертификатыданные поставщика	EAC
Совместимость распределительного блока с гребенчатыми шинамиданные поставщика	Да
Статус устойчивого продуктаданные поставщика	Грин Премиум продукция
Шаг 9 ммданные поставщика	8
Экологическая отчетнстьданные поставщика	ENVPEP110203EN

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218	44 мм
Ширина по количеству модульных расстоянийEF002950	4
Сечение одножильного жёсткого проводаEF007337	1.5...35 мм кв.
Сечение многожильного гибкого проводаEF007343	1.5...25 мм кв.
Высота над уровнем моряданные поставщика	2000 м
Длина зачистки проводовданные поставщика	14 мм
