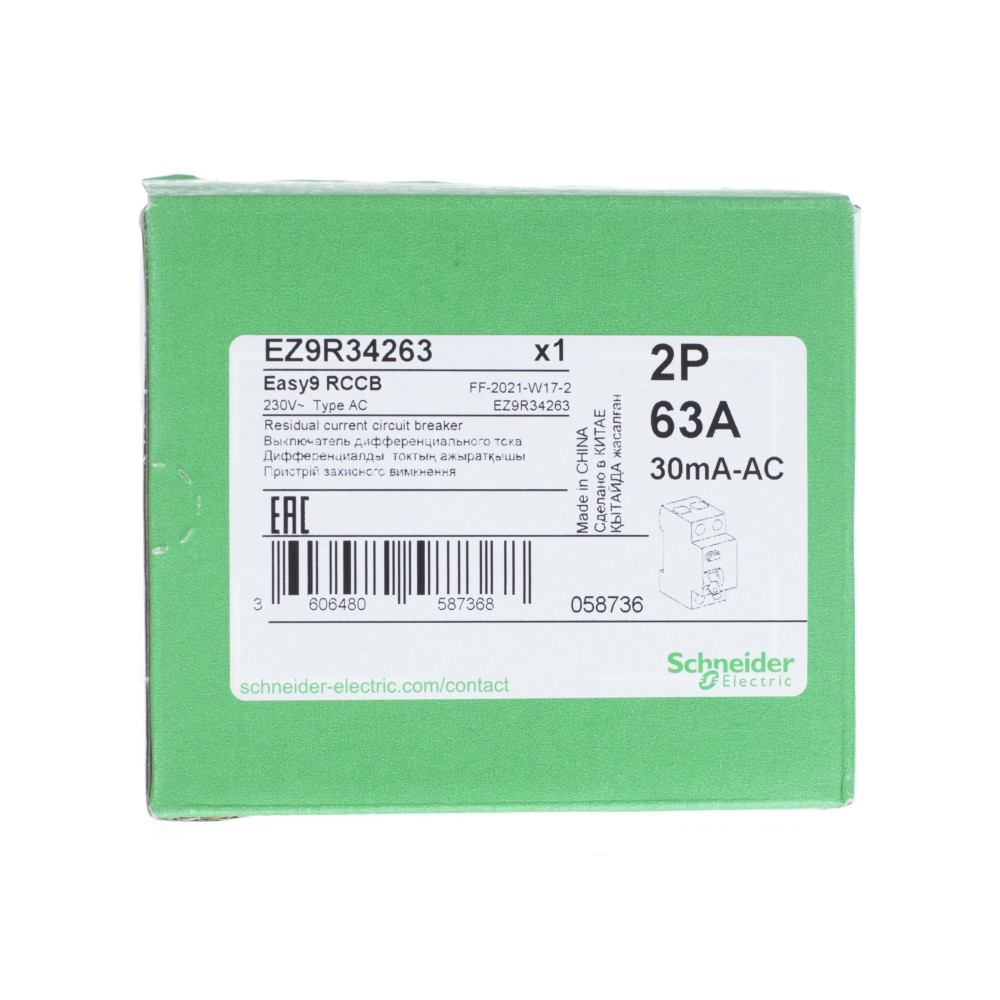

ДИФ. ВЫКЛ. EASY 9 (УЗО) 2П 63А 30мА AC

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Степень защиты - IPEF005474	IP20
Рабочая температура окружающей средыEF007515	-25...60 °C
Механическая износостойкостьданные поставщика	5000 циклы
Относительная влажностьданные поставщика	95-95 % в 55-55 °C
Рабочая температураданные поставщика	-25-60 °C
Температура окружающей среды при храненииданные поставщика	-40-85 °C
Электрическая износостойкостьданные поставщика	AC: 2000 циклы 230 V AC 50/60Hz переменный ток 50 Гц

Электрические и световые параметры 19

Номин токEF000227	63 А
Номин раб напряжениеEF000228	230 В
Номин напряжение изоляции UiEF001366	440 В
Количество полюсовEF001391	2
Номин ток утечкиEF002358	30 А
Тип тока утечкиEF002560	AC (перемен.)
ЧастотаEF005455	50 Гц
Номинальное импульсное выдерживаемое напряжение UimpEF011980	4 кВ
Задержка срабатывания защиты от тока утечкиданные поставщика	мгновенный
Класс защиты от тока утечкиданные поставщика	type AC
номинальное импульсное выдерживаемое напряжениеданные поставщика	4 кВ
номинальное напряжение изоляцииданные поставщика	440 В переменный ток
номинальное рабочее напряжениеданные поставщика	230 В переменный ток 50 Гц
номинальный токданные поставщика	63 А в единицах производителя
Номинальный условный ток короткого замыканияданные поставщика	Easy9 модульные автоматические выключатели: 4500 А 63 А
Описание полюсовданные поставщика	2P
Технология срабатывания защиты по дифференицальному токуданные поставщика	зависящий от напряжения
Частота сетиданные поставщика	50 Гц
Чувствительность по току утечкиданные поставщика	30 мА

Материалы и конструкция 2

Исполнение выключателяданные поставщика	защелкивающийся
Цветданные поставщика	серый (RAL 7035)

Монтаж и подключение 4

Тип монтажаEF000003	DIN-рейка
Индикатор положения контактаданные поставщика	да
Монтажная опораданные поставщика	DIN-рейка
Соединения – клеммыданные поставщика	зажим туннельного типа (верхняя или нижняя) 1-25 мм² жесткий зажим туннельного типа (верхняя или нижняя) 1-16 мм² гибкий

Механические характеристики 2

Импульсная прочностьEF002564	0.25 кА
Момент затяжкиданные поставщика	2.5-2.5 Н-м верхняя или нижняя

Классификация и назначение 6

Информация об исключениях по регламенту rohsданные поставщика	да
Серия продуктаданные поставщика	Easy9
Стандартыданные поставщика	IEC 61008-1
Тип приводаданные поставщика	тумблер
Тип продуктаданные поставщика	residual current circuit breaker (RCCB)
Тип сетиданные поставщика	переменный ток

Прочие характеристики 24

Селективная защитаEF002561	Да
Степень загрязненияEF002570	2
Кратковременная задержка срабатыванияEF003604	Да
С блокировкойEF007385	Да
Возможна дополнит комплектацияEF008148	Да
Weeeданные поставщика	На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика	Соответствует
Краткое название устройстваданные поставщика	Easy9 авт. выключатель без защиты от сверхтоков
Не содержит ртутиданные поставщика	да
Номинальная отключающая и включающая способностьданные поставщика	500 А
Подготовка к работе в тропических условияхданные поставщика	2
Положение нейтралиданные поставщика	слева
Положение устройства в системеданные поставщика	отходящий
Профиль кругооборотаданные поставщика	ENVEOLI1507011EN
Регламент reachданные поставщика	Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика	Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
Сегмент рынкаданные поставщика	малые коммерческие предприятия рынок жилья
Сертификатыданные поставщика	EAC CE ГОСТ Р
Совместимость распределительного блока с гребенчатыми шинамиданные поставщика	сверху: Да
Статус устойчивого продуктаданные поставщика	Грин Премиум продукция
Степень загрязненияданные поставщика	2 в соответствии с IEC 61008-1 в единицах производителя
Шаг 9 ммданные поставщика	4
Экологическая отчетнстьданные поставщика	ENVPEP1507011EN

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218	45 мм
Ширина по количеству модульных расстоянийEF002950	2
Сечение одножильного жёсткого проводаEF007337	1...25 мм кв.
Сечение многожильного гибкого проводаEF007343	1...16 мм кв.
