Schneider Electric

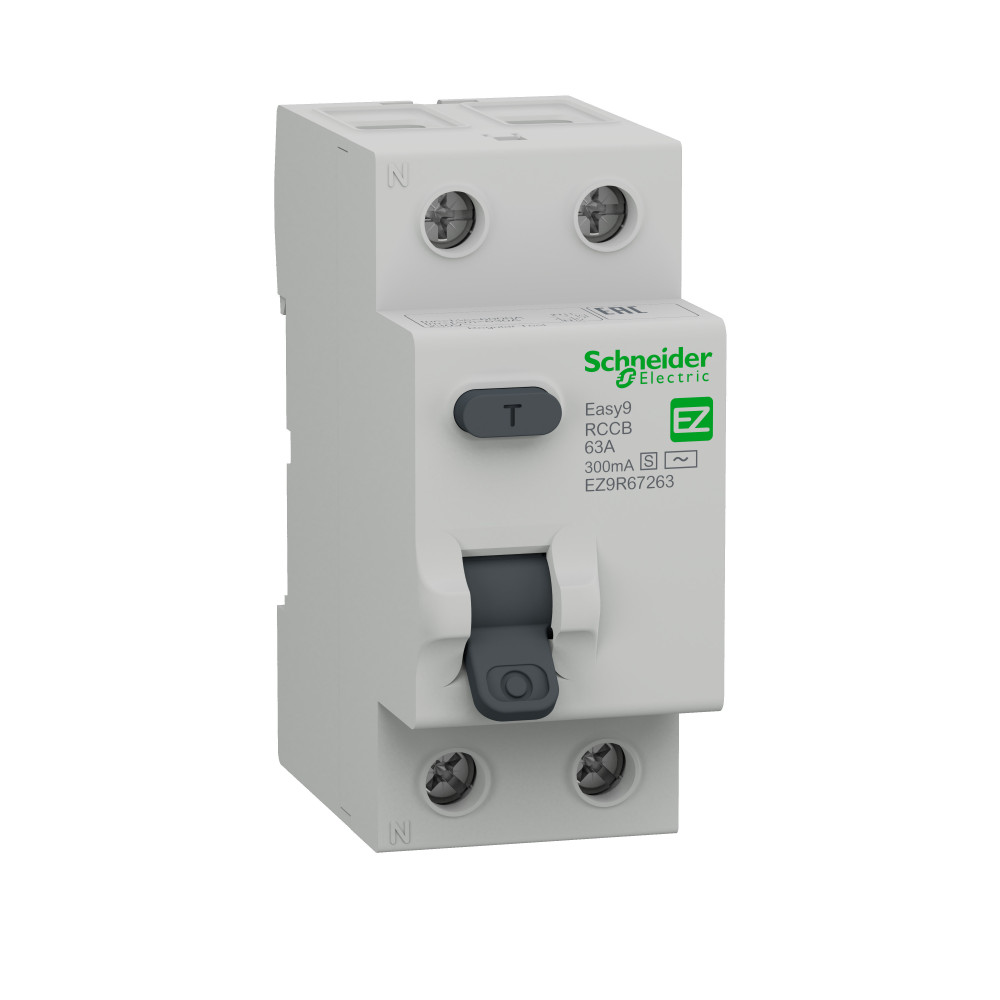

ДИФ. ВЫКЛ. EASY 9 (УЗО) 2П 63А 300мА AC S
ИсточникКаталог Systeme Electric
КлассификацияEC000003
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши44 мм
Номин ток63 А
Номин раб напряжение230 В
Номин напряжение изоляции Ui500 В
Номин ток утечки300 А
Импульсная прочность0.25 кА
Сечение одножильного жёсткого провода1...35 мм кв.
Сечение многожильного гибкого провода1...25 мм кв.
Описание и назначение
Селективный выключатель дифференциального тока (ВДТ/ УЗО) серии Easy9 Schneider Electric, 2-полюсный, номинальный ток 63А, ток утечки 300 мА, тип АС-S, ширина 2х18 мм.
- Применяется в однофазных сетях напряжением до 230В. - Электромеханический тип. - Устанавливается во вводных щитах.
- Уставка по току утечки 300 мА обеспечивает защиту электроустановок от пожара. - Срабатывает с выдержкой времени 40-130 мс., что позволяет исключить риск ложного срабатывания в случае отключения нижестоящего группового ВДТ. - Индикация состояния «включен/отключен» положением рукоятки управления.
- Кнопка тестирования работоспособности аппарата.
- Крепление защёлкиванием на DIN-рейке шириной 35 мм.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -25...60 °C |
| Механическая износостойкостьданные поставщика | 5000 циклы |
| Относительная влажностьданные поставщика | 95-95 % в 55-55 °C |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-85 °C |
| Электрическая износостойкостьданные поставщика | 2000 циклы |
Электрические и световые параметры 18
| Номин токEF000227 | 63 А |
|---|---|
| Номин раб напряжениеEF000228 | 230 В |
| Номин напряжение изоляции UiEF001366 | 500 В |
| Количество полюсовEF001391 | 2 |
| Номин ток утечкиEF002358 | 300 А |
| Тип тока утечкиEF002560 | AC (перемен.) |
| ЧастотаEF005455 | 50 Гц |
| Номинальное импульсное выдерживаемое напряжение UimpEF011980 | 4 кВ |
| Задержка срабатывания защиты от тока утечкиданные поставщика | Селективный |
| Класс защиты от тока утечкиданные поставщика | type AC |
| номинальное импульсное выдерживаемое напряжениеданные поставщика | 4 кВ |
| номинальное рабочее напряжениеданные поставщика | 230 В Переменный ток 50 Гц |
| номинальный токданные поставщика | 63 А в единицах производителя |
| Номинальный условный ток короткого замыканияданные поставщика | 6000 А |
| Описание полюсовданные поставщика | 2P |
| Тип управленияданные поставщика | тумблер |
| Частота сетиданные поставщика | 50 Гц |
| Чувствительность по току утечкиданные поставщика | 300 мА |
Материалы и конструкция 1
| Исполнение монтажаданные поставщика | защелкивающийся |
|---|
Монтаж и подключение 4
| Тип монтажаEF000003 | DIN-рейка |
|---|---|
| Индикатор положения контактаданные поставщика | да |
| Монтажная опораданные поставщика | DIN-рейка |
| Соединения – клеммыданные поставщика | Зажим туннельного типа (Верхняя или нижняя) 1-35 мм² Жесткий Зажим туннельного типа (Верхняя или нижняя) 1-25 мм² Гибкий |
Механические характеристики 2
| Импульсная прочностьEF002564 | 0.25 кА |
|---|---|
| Момент затяжкиданные поставщика | 3.5-3.5 Н-м Верхняя или нижняя |
Классификация и назначение 5
| Область примененияданные поставщика | защита |
|---|---|
| Серияданные поставщика | Easy9 |
| Стандартыданные поставщика | IEC 61008-1 |
| Тип продуктаданные поставщика | residual current circuit breaker (RCCB) |
| Тип сетиданные поставщика | Переменный ток |
Прочие характеристики 11
| Селективная защитаEF002561 | Нет |
|---|---|
| Степень загрязненияEF002570 | 2 |
| Кратковременная задержка срабатыванияEF003604 | Да |
| С блокировкойEF007385 | Да |
| Возможна дополнит комплектацияEF008148 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Номинальная отключающая и включающая способностьданные поставщика | 630 А 230 В в соответствии с IEC 61008-1 |
| Подготовка к работе в тропических условияхданные поставщика | 2 в соответствии с IEC 60068-2-30 |
| Положение устройства в системеданные поставщика | Отходящий |
| Сегмент рынкаданные поставщика | рынок жилья |
| Шаг 9 ммданные поставщика | 4 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 44 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 2 |
| Сечение одножильного жёсткого проводаEF007337 | 1...35 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 1...25 мм кв. |
