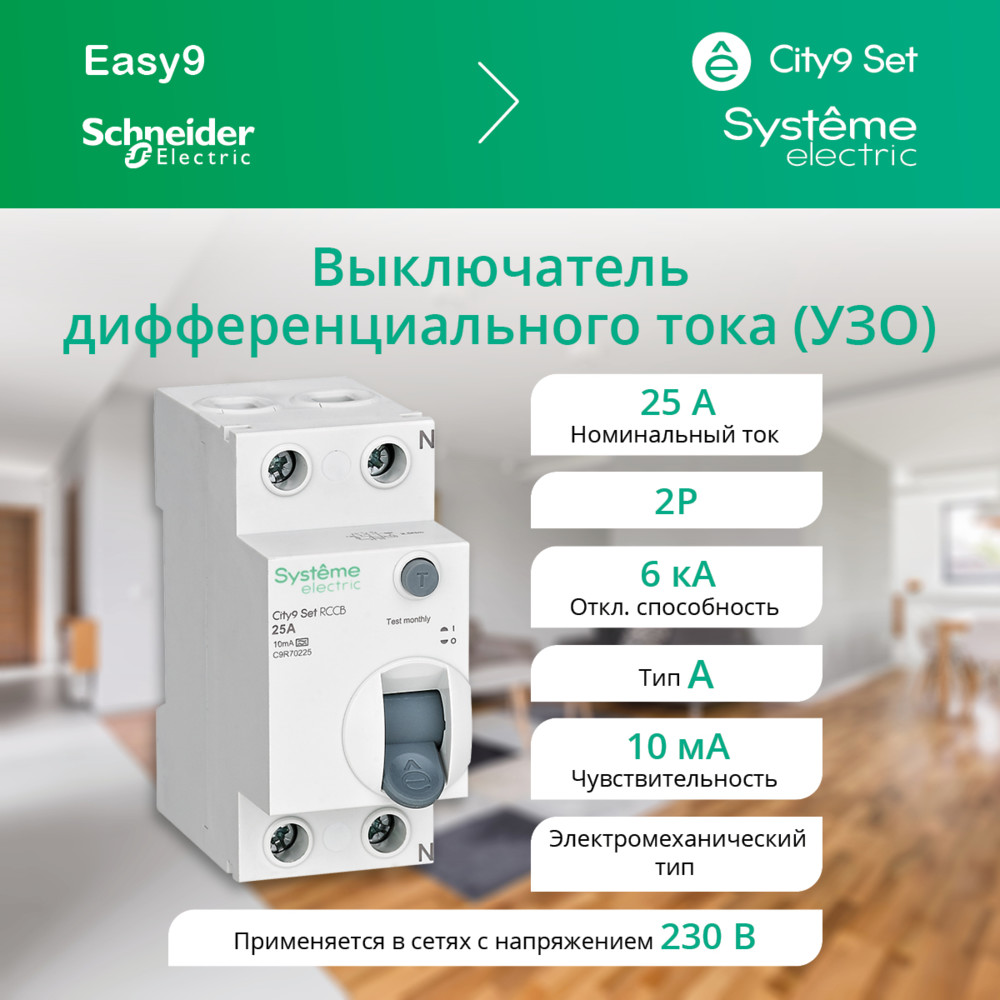

City9 Set ВДТ 25А 2P 10мА Тип-A 230В

Изображение может отличаться от конкретного исполнения.

Systeme Electric

City9 Set ВДТ 25А 2P 10мА Тип-A 230В

Артикул: C9R70225 ETIM-класс: EC000003 EAN: 14680409064082 EAN: 4680409064085 Обновлено: 20.06.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000003
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Монтажная глубина - ниши45 мм
Номин ток25 А
Номин раб напряжение230 В
Номин напряжение изоляции Ui500 В
Номин ток утечки0.01 А
откл способность при коротком замыкании-Icw6 кА
Номин. отключающая способность6 кА
Импульсная прочность0.25 кА

Описание и назначение

Выключатель дифференциального тока (ВДТ) или устройство защитного отключения (УЗО) серии City9 Set Systeme Electric, 2-полюсный, номинальный ток 25А, ток утечки 10 мА, тип А, электромеханический. Применяется в электрических сетях напряжением 230В. Уставка по току утечки 10 мА обеспечивает гарантированную защиту людей при прямом и косвенном прикосновении. Кнопка тест обеспечивает проверку работоспособности аппарата. Крепление на DIN-рейку шириной 35 мм. Подключение сверху и снизу. Безопасные клеммы.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты - IPEF005474 IP20

Электрические и световые параметры 8

Номин токEF000227 25 А
Номин раб напряжениеEF000228 230 В
Номин напряжение изоляции UiEF001366 500 В
Количество полюсовEF001391 2
Номин ток утечкиEF002358 0.01 А
Тип тока утечкиEF002560 A
ЧастотаEF005455 50/60 Гц
Номинальное импульсное выдерживаемое напряжение UimpEF011980 4 кВ

Монтаж и подключение 1

Тип монтажаEF000003 DIN-рейка

Механические характеристики 1

Импульсная прочностьEF002564 0.25 кА

Прочие характеристики 7

Селективная защитаEF002561 Нет
откл способность при коротком замыкании-IcwEF002562 6 кА
Номин. отключающая способностьEF002563 6 кА
Кратковременная задержка срабатыванияEF003604 Нет
С блокировкойEF007385 Нет
Возможна дополнит комплектацияEF008148 Нет
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218 45 мм
Ширина по количеству модульных расстоянийEF002950 2

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.09 × 0.039 × 0.076 см 0.22 0.00026676 4680409064085
Контейнер 1728 шт. 1.2 × 0.8 × 1.1 м 435 1.056 —
TRANSPORTING 72 шт. 0.382 × 0.287 × 0.295 м 16.34 0.03234203 14680409064082

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.09 × 0.039 × 0.076 см
    Вес, кг
    0.22
    Объём, м³
    0.00026676
    EAN / GTIN
    4680409064085

  • Контейнер

    В упаковке
    1728 шт.
    Габариты
    1.2 × 0.8 × 1.1 м
    Вес, кг
    435
    Объём, м³
    1.056
    EAN / GTIN
    —

  • TRANSPORTING

    В упаковке
    72 шт.
    Габариты
    0.382 × 0.287 × 0.295 м
    Вес, кг
    16.34
    Объём, м³
    0.03234203
    EAN / GTIN
    14680409064082
