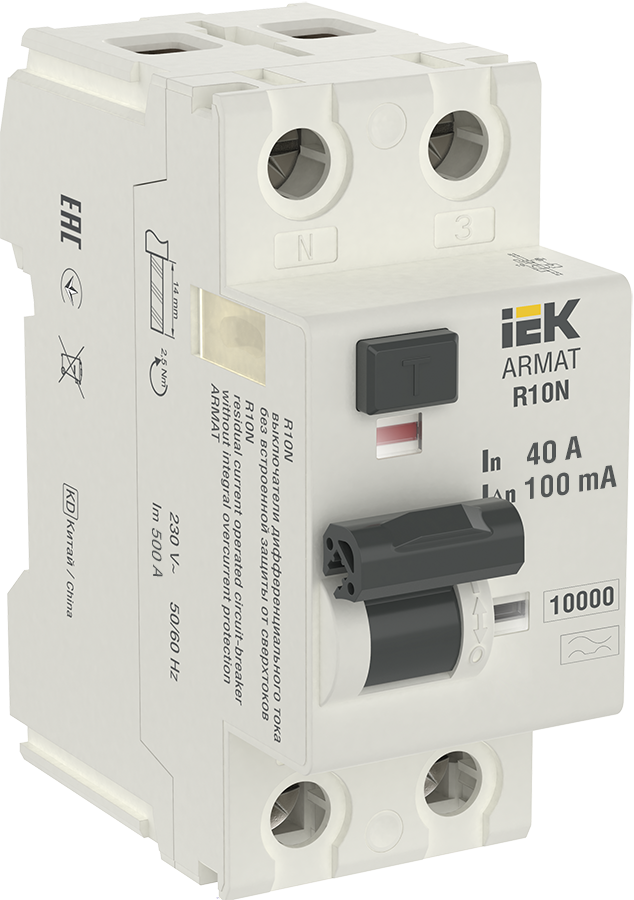

ARMAT Выключатель дифференциального тока R10N 2P 40А 100мА тип A IEK
ИсточникКаталог IEK
КлассификацияEC000003
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Рабочая температура окружающей среды-25...45 °C
Тип монтажаНа DIN-рейку
Частота50 Гц
Вес0.2
Монтажная глубина - ниши76
Номин ток40
Номин раб напряжение230
Макс сечение входящего кабеля25
Описание и назначение
Выключатели дифференциального тока ARMAT серии R10N выполняют функцию защиты поражения человека электрическим током, а так же защиты от пожара при возникновении замыкания на землю. Модельный ряд включает в себя устройства с типами защитных характеристик по дифференциальному току AC, A, AC-S, A-S; номинальными токами от 25 до 100 А; номинальными дифференциальными токами срабатывания от 10 до 300мА. Условная отключающая способность ВДТ ARMAT серии R10N составляет 10 кА.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -25...45 °C |
| Мех износостойкостьданные поставщика | 10000 циклов |
| Электр износостойкостьданные поставщика | 6000 циклов |
Электрические и световые параметры 15
| ЧастотаEF000034 | 50 Гц |
|---|---|
| Номин токEF000227 | 40 |
| Номин раб напряжениеEF000228 | 230 |
| Режим работыEF000453 | Продолжительный-S1 |
| Номин напряжение изоляции UiEF001366 | 500 |
| Количество полюсовEF001391 | 2 |
| Тип тока утечкиEF002560 | A |
| Номин импульсное выдерживаемое напряжениеEF002578 | 4 |
| Номин ток утечкиEF003975 | 0.1 |
| Номин напряжениеEF005127 | 230 |
| ЧастотаEF005455 | 50 Гц |
| Номинальный токEF006154 | 40 |
| Регулировка тока утечкиEF008874 | Нет |
| Номин неоткл диф токданные поставщика | 50 мА |
| Условный номин диф ток КЗданные поставщика | 10 кА |
Монтаж и подключение 1
| Тип монтажаEF000003 | На DIN-рейку |
|---|
Механические характеристики 2
| Импульсная прочностьEF002564 | - |
|---|---|
| Момент затяжкиEF005520 | 5 |
Прочие характеристики 6
| С регулировкой задержкиEF001420 | Нет |
|---|---|
| Селективная защитаEF002561 | Нет |
| откл способность при коротком замыкании-IcwEF002562 | 10 |
| Кратковременная задержка срабатыванияEF003604 | Нет |
| С блокировкойEF007385 | Нет |
| Возможна дополнит комплектацияEF008148 | Нет |
Размеры и упаковка
Изделие
| ВесEF000167 | 0.2 |
|---|---|
| Монтажная глубина - нишиEF000218 | 76 |
| Макс сечение входящего кабеляEF000267 | 25 |
| Конструктивный размер-в соотв с DIN 43880EF002565 | 2 |
| Ширина по количеству модульных расстоянийEF002950 | 2 |
| Сечение одножильного жёсткого проводаEF007337 | 1,5...25 |
| Сечение многожильного гибкого проводаEF007343 | 1,5...16 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.095 × 0.043 × 0.083 м | 0.244 | 0.000525 | |
| Групповая упаковка ГОФРОКОРОБ | 6 шт | 0.225 × 0.088 × 0.081 м | 1.464 | 0.001604 | |
| TRANSPORTING ГОФРОКОРОБ | 60 шт | 0.527 × 0.293 × 0.204 м | 14.64 | 0.0315 |
