РАЗЪЕД-ЛЬ ПРЕДОХР. STI 1П 10,3X38 500В
Systeme Electric · артикул A9N15636
Изображение может отличаться от конкретного исполнения.
Schneider Electric

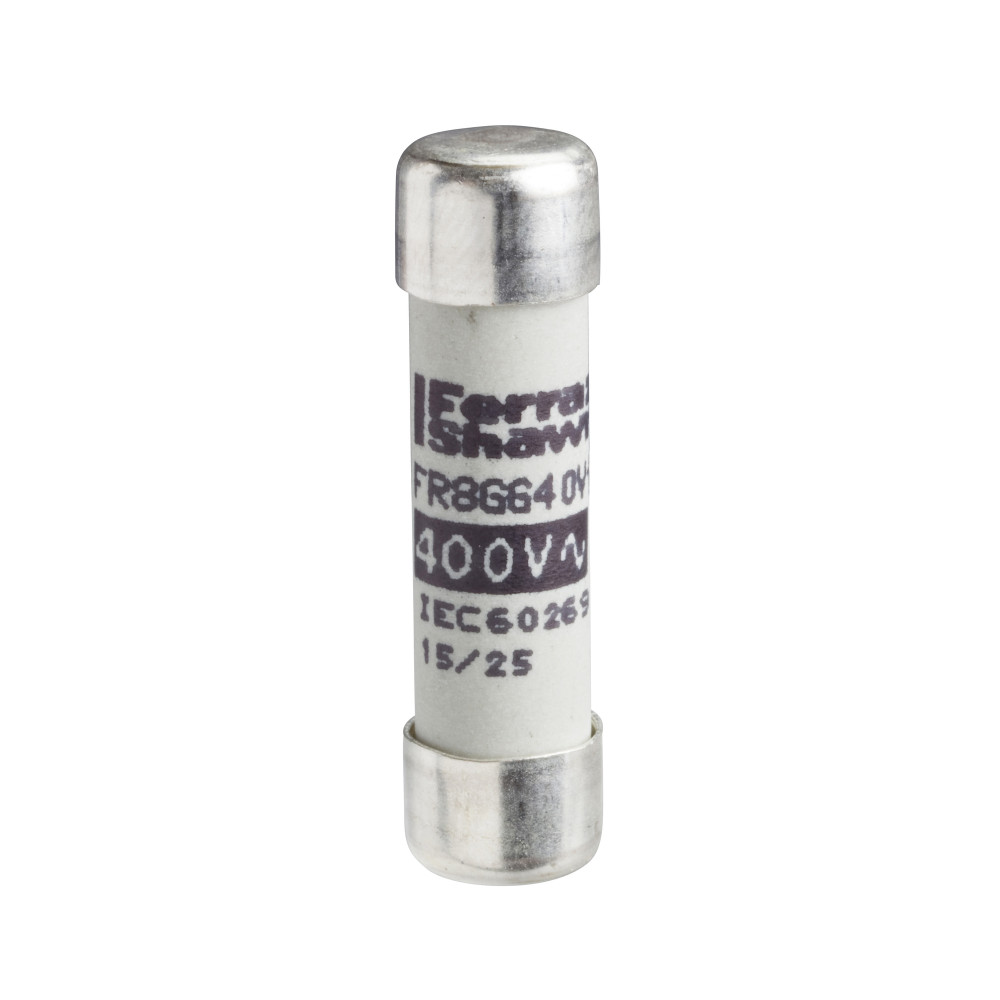

ПРЕДОХРАНИТЕЛЬ ТИП GG,РАЗМЕР 10Х38.6А
ИсточникКаталог Systeme Electric
КлассификацияEC002704
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток6 А
Номин напряжение500...500 В
Отключающая способность120 кА
Номин. раб. частота50...60 Гц
Размер10х38 мм
Тип напряженияAC (перемен.)
Характеристика срабатывания (кривая тока)Прочее
Категория примененияgL/gG (для защиты кабелей и оборудов. от КЗ и перегрузки)
Описание и назначение
Плавкая вставка для предохранителя-разъединителя TeSys FUSE Schneider Electric, тип GG, размер 100х380 мм, на напряжение 400 В переменного тока, на ток 6 А, комплект - 10 шт.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Электрические и световые параметры 8
| Номин токEF000001 | 6 А |
|---|---|
| Тип напряженияEF000187 | AC (перемен.) |
| Характеристика срабатывания (кривая тока)EF000889 | Прочее |
| Номин напряжениеEF003977 | 500...500 В |
| Номин. раб. частотаEF007370 | 50...60 Гц |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное рабочее напряжениеданные поставщика | 500 V переменный ток |
| номинальный токданные поставщика | 6 А 500 V в единицах производителя |
Механические характеристики 1
| С бойком или с ударникомEF008175 | Да |
|---|
Классификация и назначение 6
| Категория примененияEF002572 | gL/gG (для защиты кабелей и оборудов. от КЗ и перегрузки) |
|---|---|
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | предохранитель-разъединитель TeSys |
| Тип предохранителяданные поставщика | NFC |
| Тип продуктаданные поставщика | патронный предохранитель |
Прочие характеристики 12
| Отключающая способностьEF005617 | 120 кА |
|---|---|
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Код совместимостиданные поставщика | DF2 |
| Количество в одном комплектеданные поставщика | комплект из 10 шт. |
| Краткое название устройстваданные поставщика | DF2 |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | X |
| Характеристика предохранителяданные поставщика | gG |
Размеры и упаковка
Изделие
| РазмерEF000088 | 10х38 мм |
|---|---|
| Размер предохранителяданные поставщика | 10 x 38 mm |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.037 × 0.005 × 0.005 см | 0.007 | 9.25e-07 | |
| Групповая упаковка | 10 шт. | 0.08 × 0.055 × 0.001 см | 0.077 | 4.4e-06 | |
| TRANSPORTING | 720 шт. | 0.4 × 0.15 × 0.15 м | 5.69 | 0.009 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.037 × 0.005 × 0.005 см
- Вес, кг
- 0.007
- Объём, м³
- 9.25e-07
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 10 шт.
- Габариты
- 0.08 × 0.055 × 0.001 см
- Вес, кг
- 0.077
- Объём, м³
- 4.4e-06
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 720 шт.
- Габариты
- 0.4 × 0.15 × 0.15 м
- Вес, кг
- 5.69
- Объём, м³
- 0.009
- EAN / GTIN
