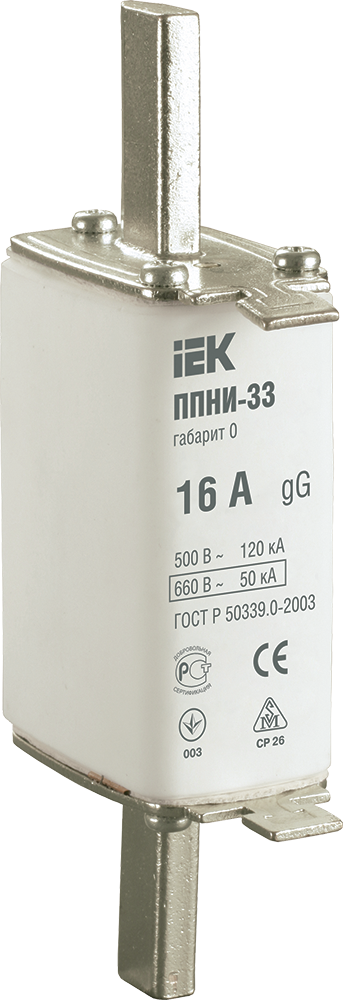

Плавкая вставка предохранителя ППНИ-33 габарит 0 16А IEK
ИсточникКаталог IEK
КлассификацияEC000055
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип напряженияПеременный (AC)
Номин ток16
Номин раб напряжение690
Номин отключающая способность-
Конструктивный размерТипоразмер 0 (NH0)
Категория примененияgL/gG (для защиты кабелей и распределительных устройств от к.з. и перегрузки)
Номин частота50
Тип индикатора срабатыванияВерхний индикатор срабатывания
Описание и назначение
Предохранители плавкие серии ППНИ типа gG общего применения предназначены для защиты промышленных электроустановок и кабельных линий от перегрузки и короткого замыкания и выпускаются на номинальные токи от 2 до 630 А.
Используются в однофазных и трехфазных сетях напряжением до 660 В частоты 50 Гц.
Области применения предохранителей ППНИ: вводно-распределительные устройства (ВРУ); шкафы и пункты распределительные (ШРС, ШР, ПР); оборудование трансформаторных подстанций (ЩО); шкафы низкого напряжения (ШРПНН); шкафы и ящики управления.
Соответствуют требованиям ГОСТ Р 50339.0, 50339.2.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Степень защиты - IPEF005474 | IP00 |
|---|---|
| Климатическое исполнениеданные поставщика | УХЛ3 |
Электрические и световые параметры 4
| Тип напряженияEF000187 | Переменный (AC) |
|---|---|
| Номин токEF000227 | 16 |
| Номин раб напряжениеEF000228 | 690 |
| Номин частотаEF002963 | 50 |
Классификация и назначение 2
| Категория примененияEF002572 | gL/gG (для защиты кабелей и распределительных устройств от к.з. и перегрузки) |
|---|---|
| Тип индикатора срабатыванияEF004473 | Верхний индикатор срабатывания |
Прочие характеристики 1
| Номин отключающая способностьEF002563 | - |
|---|
Размеры и упаковка
Изделие
| Конструктивный размерEF002566 | Типоразмер 0 (NH0) |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка КОРОБКА/БОКС | 3 шт | 0.13 × 0.09 × 0.063 м | 0.767 | 0.0007371 | |
| TRANSPORTING КОРОБКА/БОКС | 72 шт | 0.22 × 0.38 × 0.28 м | 18.42 | 0.023408 |
-
Базовая единица
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 3 шт
- Габариты
- 0.13 × 0.09 × 0.063 м
- Вес, кг
- 0.767
- Объём, м³
- 0.0007371
- EAN / GTIN
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 72 шт
- Габариты
- 0.22 × 0.38 × 0.28 м
- Вес, кг
- 18.42
- Объём, м³
- 0.023408
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 6; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
