Автоматический выключатель ВА47-100МА без теплового расцепителя 1P 10А 10кА D IEK
IEK · артикул MVA43-1-010-D
Изображение может отличаться от конкретного исполнения.
IEK

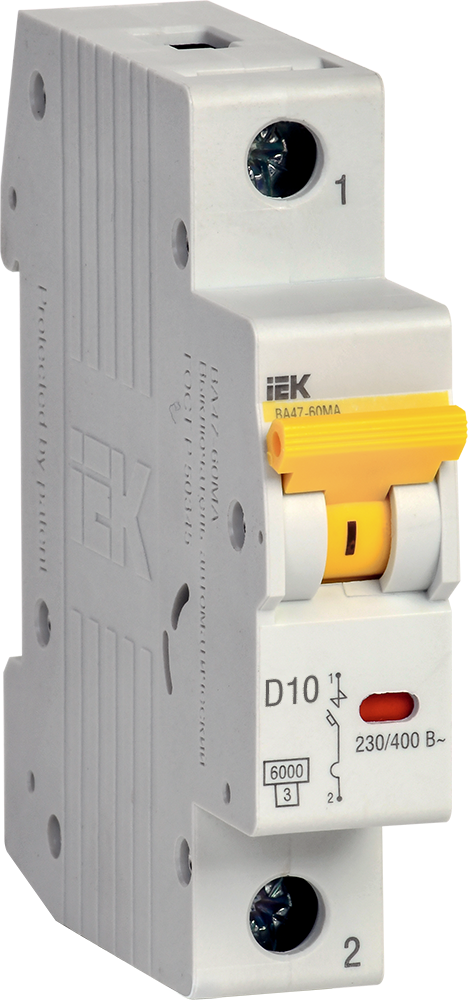

Автоматический выключатель ВА47-60МА без теплового расцепителя 1P 10А 6кА D IEK
ИсточникКаталог IEK
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Рабочая температура окружающей среды-40...50 °C
Тип монтажана DIN-рейку
Тип напряженияПеременный (AC)
Номинальный ток10
Номинальное рабочее напряжение230
Макс сечение входящего кабеля25
Частота50
Характеристика срабатывания - кривая токаD
Описание и назначение
Автоматические выключатели без тепловой защиты служат для защиты системы от короткого замыкания. Применяются на объектах, где есть системы аварийной вентиляции и пожаротушения.
Область применения:
- распределительные щиты
- вводно-распределительные устройства
- распределительные панели
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -40...50 °C |
| Мех износостойкостьданные поставщика | ≥ 20000 циклов |
| Наличие взрывозащитыданные поставщика | Без взрывозащиты |
| Электр износостойкостьданные поставщика | ≥ 8000 циклов |
Электрические и световые параметры 12
| Тип напряженияEF000187 | Переменный (AC) |
|---|---|
| Номинальный токEF000227 | 10 |
| Номинальное рабочее напряжениеEF000228 | 230 |
| ЧастотаEF000416 | 50 |
| Характеристика срабатывания - кривая токаEF000889 | D |
| Количество полюсовEF001391 | 1 |
| Номин импульсное выдерживаемое напряжениеEF002578 | 6 |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 1 |
| Количество силовых полюсовданные поставщика | 1 |
| Наличие электромагнитного расцепителяданные поставщика | Да |
| Наличие электронного расцепителяданные поставщика | Нет |
Монтаж и подключение 4
| Тип монтажаEF000003 | на DIN-рейку |
|---|---|
| Тип подключенияEF003961 | Винтовое соединение |
| Возможность присоединения шинданные поставщика | PIN (штырь), FORK (вилка) |
| Тип монтажной рейкиданные поставщика | 35x7.5 |
Классификация и назначение 2
| Тип расцепителяEF007007 | Электромагнитный |
|---|---|
| Сфера примененияданные поставщика | Промышленное и бытовое |
Прочие характеристики 8
| Потери энергииEF005387 | 3 |
|---|---|
| Подходит для защитного выкл двигателяEF005826 | Да |
| Отключающая способность по EN 60898EF006064 | 6 |
| Возможна дополнит комплектацияEF008148 | Да |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 ВEF009555 | 6 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556 | 6 |
| Наличие дифференциального расцепителяданные поставщика | Нет |
| Наличие теплового расцепителяданные поставщика | Нет |
Размеры и упаковка
Изделие
| Макс сечение входящего кабеляEF000267 | 25 |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 1 |
| Вес одного полюсаданные поставщика | ≤ 0,1 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.075 × 0.018 × 0.084 см | 0.11 | 0.000151 | |
| Групповая упаковка КОРОБКА/БОКС | 12 шт | 0.075 × 0.22 × 0.085 м | 1.325 | 0.001403 | |
| TRANSPORTING КОРОБКА/БОКС | 144 шт | 0.53 × 0.235 × 0.175 м | 15.9 | 0.021796 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 0.075 × 0.018 × 0.084 см
- Вес, кг
- 0.11
- Объём, м³
- 0.000151
- EAN / GTIN
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 12 шт
- Габариты
- 0.075 × 0.22 × 0.085 м
- Вес, кг
- 1.325
- Объём, м³
- 0.001403
- EAN / GTIN
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 144 шт
- Габариты
- 0.53 × 0.235 × 0.175 м
- Вес, кг
- 15.9
- Объём, м³
- 0.021796
- EAN / GTIN
