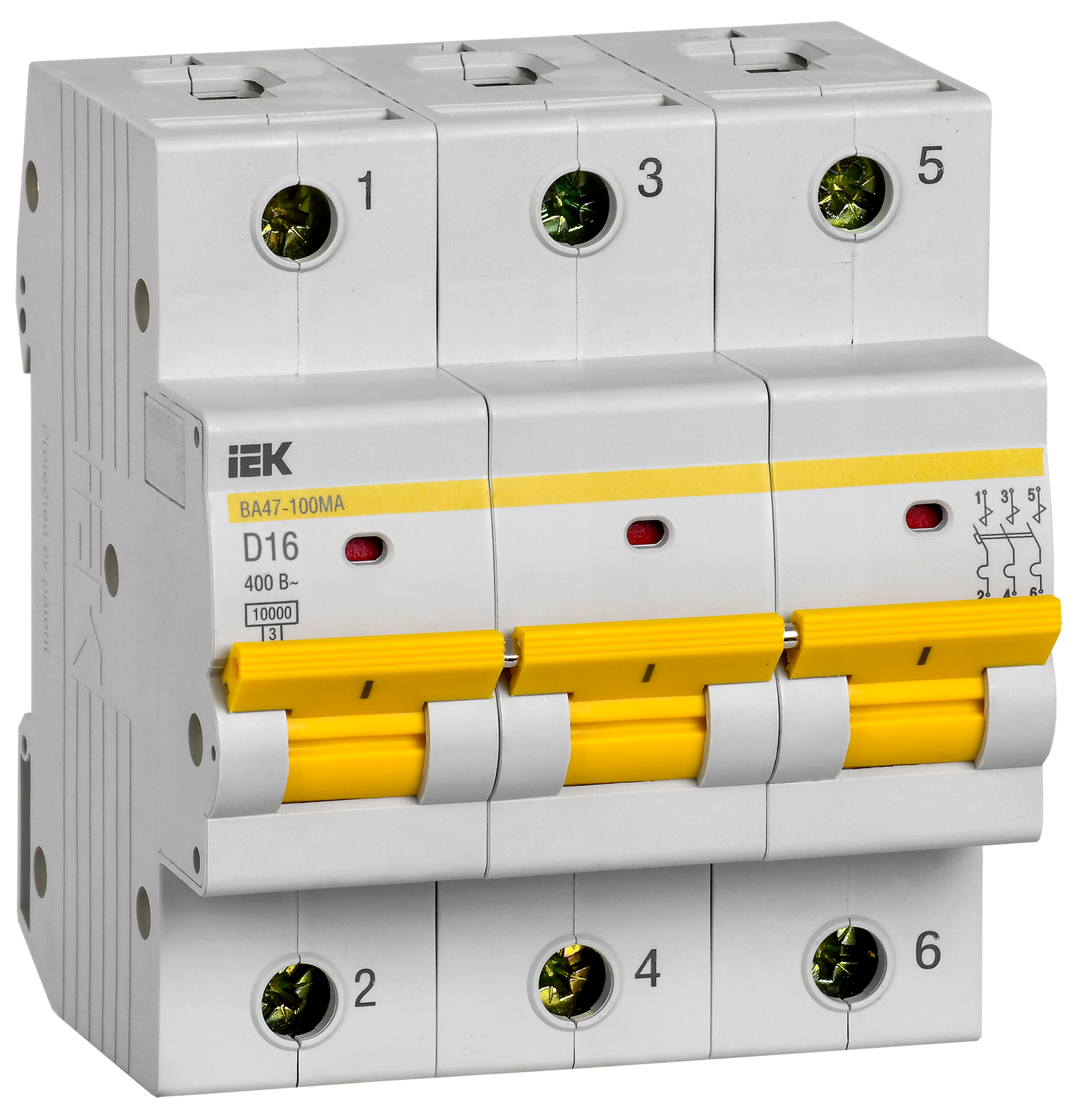

Автоматический выключатель ВА47-100МА без теплового расцепителя 3P 16А 10кА D IEK

Изображение может отличаться от конкретного исполнения.

IEK

Автоматический выключатель ВА47-100МА без теплового расцепителя 3P 16А 10кА D IEK

Артикул: MVA43-3-016-D Класс: Модульный автоматический выключатель (автомат) EC000042 EAN: 4610084007107 EAN: 4610084007114 Обновлено: 21.10.2026
ИсточникКаталог IEK
КлассификацияEC000042
ДанныеНормализованы

Инженерная поддержка

Проверить наличие на tehpst.ru

Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу MVA43-3-016-D.

Проверить наличие на tehpst.ru Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номинальный ток16 А
Номинальное рабочее напряжение400 В
Макс сечение входящего кабеля35 мм²
Частота50 Гц
Потери энергии10.5 Вт
Отключающая способность по EN 6089810 кА

Описание и назначение

Автоматические выключатели ВА47-100МА предназначены для защиты распределительных и групповых цепей, аварийных систем безопасности, систем пожаротушения и вентиляции.
Рекомендуются к применению в вводно-распределительных устройствах бытовых и промышленных электроустановок.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Класс EC000042.

Условия эксплуатации и безопасность 4

Степень защиты - IP IP20
Рабочая температура окружающей среды 40 °C
Мех износостойкостьданные поставщика 20000 циклов
Электр износостойкостьданные поставщика 8000 циклов

Электрические и световые параметры 11

Тип напряжения Переменный (AC)
Номинальный ток 16 А
Номинальное рабочее напряжение 400 В
Частота 50 Гц
Режим работы Продолжительный-S1
Характеристика срабатывания - кривая тока D
Количество полюсов 3
Количество защищенных полюсов 3
Тип напряжения управления Переменный (AC)
Общ количество полюсов 3
Наличие электромагнитного расцепителяданные поставщика Да

Монтаж и подключение 4

Тип монтажа на DIN-рейку
Тип подключения Винтовое соединение
Возможность присоединения шинданные поставщика PIN (штырь), FORK (вилка)
Тип монтажной рейкиданные поставщика ТН-35

Классификация и назначение 1

Тип расцепителя Электромагнитный

Прочие характеристики 6

Потери энергии 10.5 Вт
Отключающая способность по EN 60898 10 кА
Возможна дополнит комплектация Да
Номин отключающая способность при коротком замыкании EN 60898 при 400 В 10 кА
Номин отключающая способность при коротком замыкании EN 60898 при 230 В 10 кА
Наличие теплового расцепителяданные поставщика Нет

Размеры и упаковка

Изделие

Макс сечение входящего кабеля 35 мм²
Ширина по количеству модульных расстояний 4,5
Сечение одножильного жёсткого провода 2,5...35 мм²
Сечение многожильного гибкого провода 2,5...35 мм²
Вес одного полюсаданные поставщика 0,22 кг

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица КОРОБКА/БОКС 1 шт 0.092 × 0.083 × 0.077 м 0.606 0.000843 4610084007091
Групповая упаковка КОРОБКА/БОКС 4 шт 0.345 × 0.096 × 0.081 м 2.424 0.002683 4610084007107
TRANSPORTING КОРОБКА/БОКС 40 шт 0.512 × 0.36 × 0.183 м 24.24 0.03372 4610084007114

  • Базовая единица КОРОБКА/БОКС

    В упаковке
    1 шт
    Габариты
    0.092 × 0.083 × 0.077 м
    Вес, кг
    0.606
    Объём, м³
    0.000843
    EAN / GTIN
    4610084007091

  • Групповая упаковка КОРОБКА/БОКС

    В упаковке
    4 шт
    Габариты
    0.345 × 0.096 × 0.081 м
    Вес, кг
    2.424
    Объём, м³
    0.002683
    EAN / GTIN
    4610084007107

  • TRANSPORTING КОРОБКА/БОКС

    В упаковке
    40 шт
    Габариты
    0.512 × 0.36 × 0.183 м
    Вес, кг
    24.24
    Объём, м³
    0.03372
    EAN / GTIN
    4610084007114
