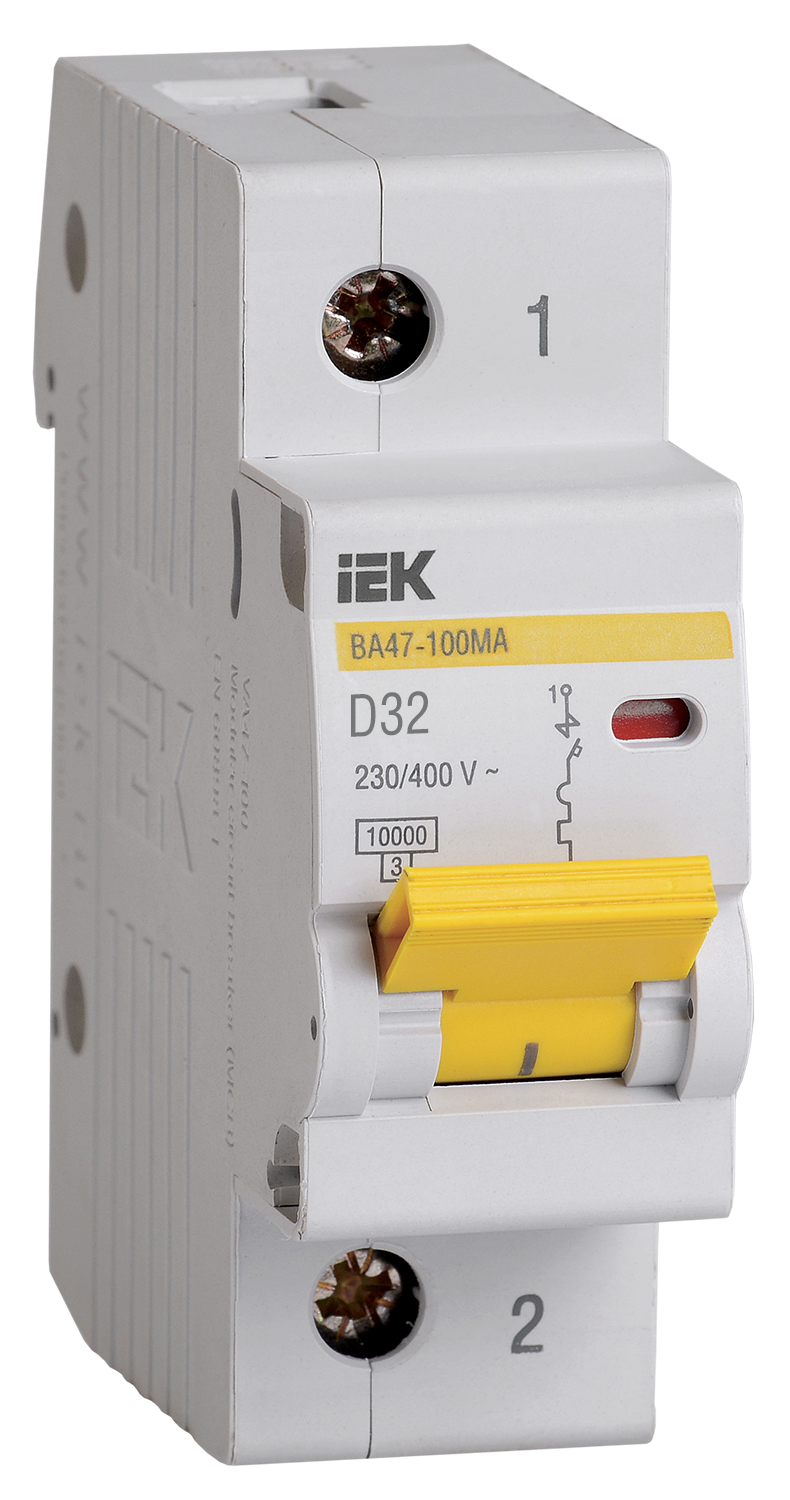

Автоматический выключатель ВА47-100МА без теплового расцепителя 1P 32А 10кА D IEK

Изображение может отличаться от конкретного исполнения.

IEK

Автоматический выключатель ВА47-100МА без теплового расцепителя 1P 32А 10кА D IEK

Артикул: MVA43-1-032-D Класс: Модульный автоматический выключатель (автомат) EC000042 EAN: 4610084006957 EAN: 4610084006964 Обновлено: 21.10.2026
ИсточникКаталог IEK
КлассификацияEC000042
ДанныеНормализованы

Инженерная поддержка

Проверить наличие на tehpst.ru

Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу MVA43-1-032-D.

Проверить наличие на tehpst.ru Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номинальный ток32 А
Номинальное рабочее напряжение400 В
Макс сечение входящего кабеля35 мм²
Частота50 Гц
Потери энергии6 Вт
Отключающая способность по EN 6089810 кА

Описание и назначение

Автоматические выключатели ВА47-100МА предназначены для защиты распределительных и групповых цепей, аварийных систем безопасности, систем пожаротушения и вентиляции.
Рекомендуются к применению в вводно-распределительных устройствах бытовых и промышленных электроустановок.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Класс EC000042.

Условия эксплуатации и безопасность 4

Степень защиты - IP IP20
Рабочая температура окружающей среды 40 °C
Мех износостойкостьданные поставщика 20000 циклов
Электр износостойкостьданные поставщика 8000 циклов

Электрические и световые параметры 11

Тип напряжения Переменный (AC)
Номинальный ток 32 А
Номинальное рабочее напряжение 400 В
Частота 50 Гц
Режим работы Продолжительный-S1
Характеристика срабатывания - кривая тока D
Количество полюсов 1
Количество защищенных полюсов 1
Тип напряжения управления Переменный (AC)
Общ количество полюсов 1
Наличие электромагнитного расцепителяданные поставщика Да

Монтаж и подключение 4

Тип монтажа на DIN-рейку
Тип подключения Винтовое соединение
Возможность присоединения шинданные поставщика PIN (штырь), FORK (вилка)
Тип монтажной рейкиданные поставщика ТН-35

Классификация и назначение 1

Тип расцепителя Электромагнитный

Прочие характеристики 6

Потери энергии 6 Вт
Отключающая способность по EN 60898 10 кА
Возможна дополнит комплектация Да
Номин отключающая способность при коротком замыкании EN 60898 при 400 В 10 кА
Номин отключающая способность при коротком замыкании EN 60898 при 230 В 10 кА
Наличие теплового расцепителяданные поставщика Нет

Размеры и упаковка

Изделие

Макс сечение входящего кабеля 35 мм²
Ширина по количеству модульных расстояний 1,5
Сечение одножильного жёсткого провода 2,5...35 мм²
Сечение многожильного гибкого провода 2,5...35 мм²
Вес одного полюсаданные поставщика 0,22 кг

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица КОРОБКА/БОКС 1 шт 0.094 × 0.031 × 0.081 см 0.211 0.000295 4610084006940
Групповая упаковка КОРОБКА/БОКС 12 шт 0.345 × 0.096 × 0.081 м 2.62 0.0026827 4610084006957
TRANSPORTING КОРОБКА/БОКС 120 шт 0.51 × 0.38 × 0.18 м 26.2 0.034884 4610084006964

  • Базовая единица КОРОБКА/БОКС

    В упаковке
    1 шт
    Габариты
    0.094 × 0.031 × 0.081 см
    Вес, кг
    0.211
    Объём, м³
    0.000295
    EAN / GTIN
    4610084006940

  • Групповая упаковка КОРОБКА/БОКС

    В упаковке
    12 шт
    Габариты
    0.345 × 0.096 × 0.081 м
    Вес, кг
    2.62
    Объём, м³
    0.0026827
    EAN / GTIN
    4610084006957

  • TRANSPORTING КОРОБКА/БОКС

    В упаковке
    120 шт
    Габариты
    0.51 × 0.38 × 0.18 м
    Вес, кг
    26.2
    Объём, м³
    0.034884
    EAN / GTIN
    4610084006964
