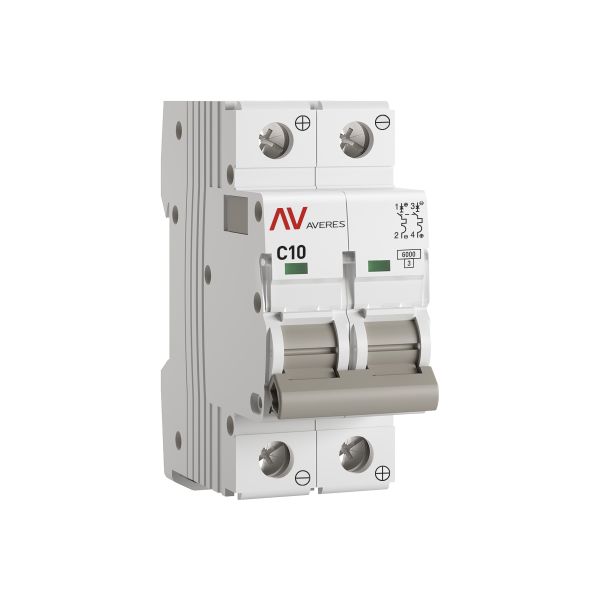

Выключатель автоматический AV-6 DC 2P 10A (C) 6kA EKF AVERES

Изображение может отличаться от конкретного исполнения.

EKF

Выключатель автоматический AV-6 DC 2P 10A (C) 6kA EKF AVERES

Артикул: mcb6-DC-2-10C-av ETIM-класс: EC000042 EAN: 4690216127934 EAN: 14690216127931 Обновлено: 10.12.2025
ИсточникКаталог EKF
КлассификацияEC000042
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Монтажная глубина - ниши74 мм
Номинальный ток10 А
Номинальное рабочее напряжение500 В
Номин напряжение изоляции Ui500 В
Отключающая способность по EN 608986 кА
Сечение одножильного жёсткого провода1...25 мм кв.
Сечение многожильного гибкого провода1...16 мм кв.
Рабочая температура окружающей среды-40...60 °C

Описание и назначение

Автоматические выкючатели для постоянного тока AV-6 DC AVERES предназначены для защиты электрических цепей постоянного тока от токов перегрузки и короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений цепей постоянного тока. Гарантийные обязательства составляют 10 лет.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Степень защиты - IPEF005474 IP20
Рабочая температура окружающей средыEF007515 -40...60 °C
Коммутационная износостойкость, кол-во цикловданные поставщика 10000
Механическая износостойкость, кол-во цикловданные поставщика 20000

Электрические и световые параметры 10

Тип напряженияEF000187 DC (постоян.)
Номинальный токEF000227 10 А
Номинальное рабочее напряжениеEF000228 500 В
Характеристика срабатывания - кривая токаEF000889 C
Номин напряжение изоляции UiEF001366 500 В
Класс токоограниченияEF002568 3
Категория перенапряженияEF002569 3
Количество защищенных полюсовEF005548 2
Общ количество полюсовEF008618 2
Номинальное импульсное выдерживаемое напряжениеEF011980 6 кВ

Монтаж и подключение 2

Подходит для установки заподлицоEF006573 Да
Способ крепления (монтажа)данные поставщика DIN-рейка

Классификация и назначение 3

Серияданные поставщика Averes
Серия продукцииданные поставщика AV-6 DC
Тип расцепителяданные поставщика Тепловой и электромагнитный

Прочие характеристики 8

Степень загрязненияEF002570 2
Отключение нейтралиEF005997 Да
Отключающая способность по EN 60898EF006064 6 кА
Возможна дополнит комплектацияEF008148 Да
Гарантийный срок хранения, летданные поставщика 10
Гарантийный срок эксплуатации, летданные поставщика 10
Есть штрихкод на каждой штуке товараданные поставщика Да
Срок службы, летданные поставщика 25

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218 74 мм
Ширина по количеству модульных расстоянийEF002950 2
Сечение одножильного жёсткого проводаEF007337 1...25 мм кв.
Сечение многожильного гибкого проводаEF007343 1...16 мм кв.

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.09 × 0.078 × 0.035 см 0.25 0.000246 4690216133775
Групповая упаковка упак. (6 шт) 6 шт. 0.23 × 0.097 × 0.083 м 1.505 0.001852 4690216127934
Транспортная упаковка коробка (60 шт) 60 шт. 0.473 × 0.247 × 0.184 м 15.957 0.021497 14690216127931

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.09 × 0.078 × 0.035 см
    Вес, кг
    0.25
    Объём, м³
    0.000246
    EAN / GTIN
    4690216133775

  • Групповая упаковка упак. (6 шт)

    В упаковке
    6 шт.
    Габариты
    0.23 × 0.097 × 0.083 м
    Вес, кг
    1.505
    Объём, м³
    0.001852
    EAN / GTIN
    4690216127934

  • Транспортная упаковка коробка (60 шт)

    В упаковке
    60 шт.
    Габариты
    0.473 × 0.247 × 0.184 м
    Вес, кг
    15.957
    Объём, м³
    0.021497
    EAN / GTIN
    14690216127931
