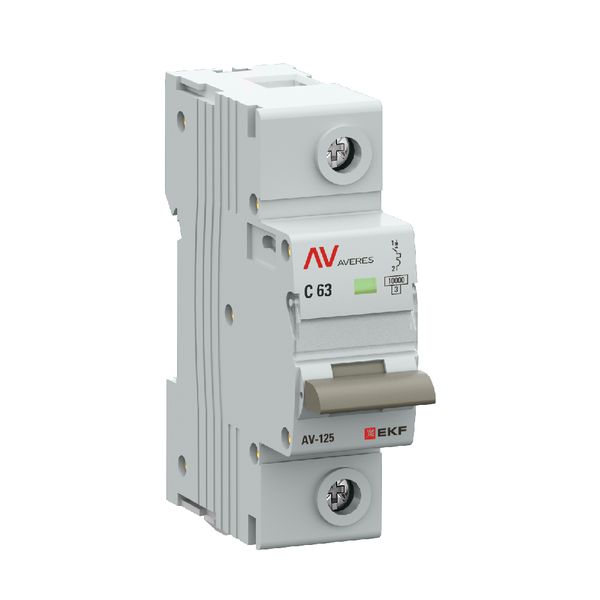

Выключатель автоматический AV-125 1P 63A (C) 10kA EKF AVERES

Изображение может отличаться от конкретного исполнения.

EKF

Выключатель автоматический AV-125 1P 63A (C) 10kA EKF AVERES

Артикул: mcb125-1-63C-av ETIM-класс: EC000042 EAN: 4690216507996 EAN: 14690216507986 Обновлено: 02.07.2026
ИсточникКаталог EKF
КлассификацияEC000042
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Монтажная глубина - ниши78 мм
Номинальный ток63 А
Номинальное рабочее напряжение230 В
Частота50...60 Гц
Номин напряжение изоляции Ui660 В
Отключающая способность по EN 6089810 кА
Сечение одножильного жёсткого провода25...50 мм кв.
Сечение многожильного гибкого провода25...35 мм кв.

Описание и назначение

Выключатели автоматические AV-125 EKF AVERES являются механическими коммутационными аппаратами и применяются для оперативных включений
и отключений в электрических сетях переменного тока, а также защиты от токов перегрузки и коротких замыканий в жилых и общественных сооружениях. Автоматические выключатели серии AVERES соответствуют ГОСТ IEC 60947-2.
Особенностью данной серии автоматических выключателей является усовершенствованная конструкция. Выключатели автоматические обладают механизмом мгновенной коммутации. Благодаря данному механизму силовые контакты коммутируются мгновенно, независимо от скорости взведения рычага автоматического выключателя. Это обеспечивает меньший износ контактов, и, как следствие, меньшие тепловые потери в контактной группе и меньшее тепловыделение автоматических выключателей AV-125 EKF AVERES.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Степень защиты - IPEF005474 IP20
Рабочая температура окружающей средыEF007515 -25...50 °C
Коммутационная износостойкость, кол-во цикловданные поставщика 8000
Механическая износостойкость, кол-во цикловданные поставщика 10000

Электрические и световые параметры 11

Тип напряженияEF000187 AC (перемен.)
Номинальный токEF000227 63 А
Номинальное рабочее напряжениеEF000228 230 В
ЧастотаEF000416 50...60 Гц
Характеристика срабатывания - кривая токаEF000889 C
Номин напряжение изоляции UiEF001366 660 В
Класс токоограниченияEF002568 3
Категория перенапряженияEF002569 3
Количество защищенных полюсовEF005548 1
Общ количество полюсовEF008618 1
Номинальное импульсное выдерживаемое напряжениеEF011980 4 кВ

Монтаж и подключение 2

Подходит для установки заподлицоEF006573 Да
Способ крепления (монтажа)данные поставщика DIN-рейка

Классификация и назначение 3

Серияданные поставщика Averes
Серия продукцииданные поставщика AV-125
Тип расцепителяданные поставщика Тепловой и электромагнитный

Прочие характеристики 8

Степень загрязненияEF002570 2
Отключение нейтралиEF005997 Нет
Отключающая способность по EN 60898EF006064 10 кА
Возможна дополнит комплектацияEF008148 Да
Гарантийный срок хранения, летданные поставщика 10
Гарантийный срок эксплуатации, летданные поставщика 10
Есть штрихкод на каждой штуке товараданные поставщика Да
Срок службы, летданные поставщика 25

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218 78 мм
Ширина по количеству модульных расстоянийEF002950 1,5
Сечение одножильного жёсткого проводаEF007337 25...50 мм кв.
Сечение многожильного гибкого проводаEF007343 25...35 мм кв.

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.078 × 0.026 × 0.097 см 1 0.00019672 4690216507989
Групповая упаковка упак. (12 шт) 12 шт. 0.084 × 0.33 × 0.1006 м 2.7 0.00278863 4690216507996
Транспортная упаковка коробка (120 шт) 120 шт. 0.345 × 0.214 × 0.18 м 11.2 0.0132894 14690216507986

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.078 × 0.026 × 0.097 см
    Вес, кг
    1
    Объём, м³
    0.00019672
    EAN / GTIN
    4690216507989

  • Групповая упаковка упак. (12 шт)

    В упаковке
    12 шт.
    Габариты
    0.084 × 0.33 × 0.1006 м
    Вес, кг
    2.7
    Объём, м³
    0.00278863
    EAN / GTIN
    4690216507996

  • Транспортная упаковка коробка (120 шт)

    В упаковке
    120 шт.
    Габариты
    0.345 × 0.214 × 0.18 м
    Вес, кг
    11.2
    Объём, м³
    0.0132894
    EAN / GTIN
    14690216507986
