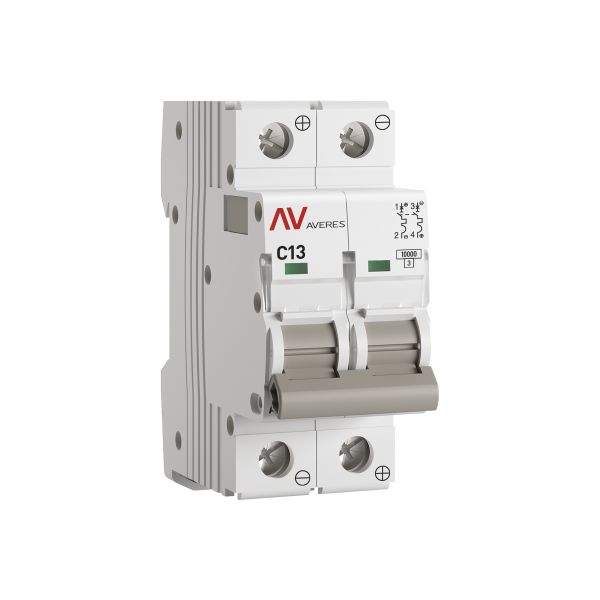

Выключатель автоматический AV-10 DC 2P 13A (C) 10kA EKF AVERES

Изображение может отличаться от конкретного исполнения.

EKF

Выключатель автоматический AV-10 DC 2P 13A (C) 10kA EKF AVERES

Артикул: mcb10-DC-2-13C-av ETIM-класс: EC000042 EAN: 4690216503769 EAN: 14690216503759 Обновлено: 03.07.2026
ИсточникКаталог EKF
КлассификацияEC000042
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Монтажная глубина - ниши74 мм
Номинальный ток13 А
Номинальное рабочее напряжение500 В
Номин напряжение изоляции Ui600 В
Отключающая способность по EN 6089810 кА
Сечение одножильного жёсткого провода1...25 мм кв.
Сечение многожильного гибкого провода1...16 мм кв.
Рабочая температура окружающей среды-40...60 °C

Описание и назначение

Выключатели автоматические AV-6 DC и AV-10 DC серии AVERES являются механическими коммутационными аппаратами и применяются для оперативных включений и отключений в электрических сетях постоянного тока,
а также защиты от токов перегрузки и коротких замыканий в жилых и общественных сооружениях. Выключатели соответствуют ГОСТ IEC 60947-2.
Особенностью данной серии выключателей является усовершенствованная конструкция. Выключатели обладают механизмом мгновенной коммутации. Благодаря данному механизму силовые контакты смыкаются мгновенно, не зависимо от скорости взведения рычага автоматического выключателя.
Это обеспечивает меньший износ контактов, и, как следствие, меньшие тепловые потери в контактной группе и меньшее тепловыделение автоматических выключателей AV-6 DC и AV-10 DC серии AVERES.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Степень защиты - IPEF005474 IP20
Рабочая температура окружающей средыEF007515 -40...60 °C
Коммутационная износостойкость, кол-во цикловданные поставщика 10000
Механическая износостойкость, кол-во цикловданные поставщика 20000

Электрические и световые параметры 10

Тип напряженияEF000187 DC (постоян.)
Номинальный токEF000227 13 А
Номинальное рабочее напряжениеEF000228 500 В
Характеристика срабатывания - кривая токаEF000889 C
Номин напряжение изоляции UiEF001366 600 В
Класс токоограниченияEF002568 3
Категория перенапряженияEF002569 3
Количество защищенных полюсовEF005548 2
Общ количество полюсовEF008618 2
Номинальное импульсное выдерживаемое напряжениеEF011980 6 кВ

Монтаж и подключение 2

Подходит для установки заподлицоEF006573 Да
Способ крепления (монтажа)данные поставщика DIN-рейка

Классификация и назначение 3

Серияданные поставщика Averes
Серия продукцииданные поставщика AV-10 DC
Тип расцепителяданные поставщика Тепловой и электромагнитный

Прочие характеристики 8

Степень загрязненияEF002570 2
Отключение нейтралиEF005997 Да
Отключающая способность по EN 60898EF006064 10 кА
Возможна дополнит комплектацияEF008148 Да
Гарантийный срок хранения, летданные поставщика 10
Гарантийный срок эксплуатации, летданные поставщика 10
Есть штрихкод на каждой штуке товараданные поставщика Да
Срок службы, летданные поставщика 25

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218 74 мм
Ширина по количеству модульных расстоянийEF002950 2
Сечение одножильного жёсткого проводаEF007337 1...25 мм кв.
Сечение многожильного гибкого проводаEF007343 1...16 мм кв.

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.078 × 0.0352 × 0.0855 см 0.23 0.000235 4690216503752
Групповая упаковка упак. (6 шт) 6 шт. 0.08 × 0.225 × 0.088 м 1.43 0.001584 4690216503769
Транспортная упаковка коробка (60 шт) 60 шт. 0.46 × 0.235 × 0.18 м 14.1 0.019458 14690216503759

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.078 × 0.0352 × 0.0855 см
    Вес, кг
    0.23
    Объём, м³
    0.000235
    EAN / GTIN
    4690216503752

  • Групповая упаковка упак. (6 шт)

    В упаковке
    6 шт.
    Габариты
    0.08 × 0.225 × 0.088 м
    Вес, кг
    1.43
    Объём, м³
    0.001584
    EAN / GTIN
    4690216503769

  • Транспортная упаковка коробка (60 шт)

    В упаковке
    60 шт.
    Габариты
    0.46 × 0.235 × 0.18 м
    Вес, кг
    14.1
    Объём, м³
    0.019458
    EAN / GTIN
    14690216503759
