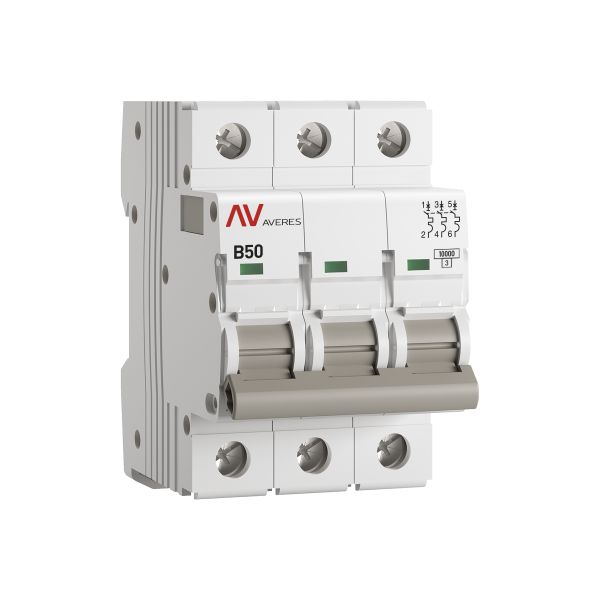

Выключатель автоматический AV-10 3P 50A (B) 10kA EKF AVERES

Изображение может отличаться от конкретного исполнения.

EKF

Выключатель автоматический AV-10 3P 50A (B) 10kA EKF AVERES

Артикул: mcb10-3-50B-av ETIM-класс: EC000042 EAN: 4690216150796 EAN: 14690216150786 Обновлено: 20.06.2026
ИсточникКаталог EKF
КлассификацияEC000042
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Монтажная глубина - ниши74 мм
Номинальный ток50 А
Номинальное рабочее напряжение400 В
Частота50...60 Гц
Номин напряжение изоляции Ui500 В
Отключающая способность по EN 6089810 кА
Сечение одножильного жёсткого провода1...25 мм кв.
Сечение многожильного гибкого провода1...16 мм кв.

Описание и назначение

Автоматические выключатели серии AV-10 AVERES предназначены для оперативного управления участками электрических цепей, а также для защиты от токов перегрузки и короткого замыкания в административных, промышленных и жилых зданиях. Автоматические выключатели серии AV-10 AVERES обладают номинальной отключающей способностью Icn 10 кА. Гарантийные обязательства составляют 10 лет.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Степень защиты - IPEF005474 IP20
Рабочая температура окружающей средыEF007515 -40...60 °C
Коммутационная износостойкость, кол-во цикловданные поставщика 10000
Механическая износостойкость, кол-во цикловданные поставщика 20000

Электрические и световые параметры 11

Тип напряженияEF000187 AC (перемен.)
Номинальный токEF000227 50 А
Номинальное рабочее напряжениеEF000228 400 В
ЧастотаEF000416 50...60 Гц
Характеристика срабатывания - кривая токаEF000889 B
Номин напряжение изоляции UiEF001366 500 В
Класс токоограниченияEF002568 3
Категория перенапряженияEF002569 3
Количество защищенных полюсовEF005548 3
Общ количество полюсовEF008618 3
Номинальное импульсное выдерживаемое напряжениеEF011980 6 кВ

Монтаж и подключение 2

Подходит для установки заподлицоEF006573 Да
Способ крепления (монтажа)данные поставщика DIN-рейка

Классификация и назначение 3

Серияданные поставщика Averes
Серия продукцииданные поставщика AV-10
Тип расцепителяданные поставщика Тепловой и электромагнитный

Прочие характеристики 10

Степень загрязненияEF002570 2
Отключение нейтралиEF005997 Нет
Отключающая способность по EN 60898EF006064 10 кА
Возможна дополнит комплектацияEF008148 Да
Номин отключающая способность при коротком замыкании EN 60898 при 400 ВEF009555 10 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 ВEF009558 10 кА
Гарантийный срок хранения, летданные поставщика 10
Гарантийный срок эксплуатации, летданные поставщика 10
Есть штрихкод на каждой штуке товараданные поставщика Да
Срок службы, летданные поставщика 25

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218 74 мм
Ширина по количеству модульных расстоянийEF002950 3
Сечение одножильного жёсткого проводаEF007337 1...25 мм кв.
Сечение многожильного гибкого проводаEF007343 1...16 мм кв.

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.078 × 0.0527 × 0.0855 см 0.345 0.000396 4690216150789
Групповая упаковка упак. (4 шт) 4 шт. 0.08 × 0.225 × 0.088 м 1.43 0.001584 4690216150796
Транспортная упаковка коробка (40 шт) 40 шт. 0.46 × 0.235 × 0.18 м 14.1 0.019458 14690216150786

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.078 × 0.0527 × 0.0855 см
    Вес, кг
    0.345
    Объём, м³
    0.000396
    EAN / GTIN
    4690216150789

  • Групповая упаковка упак. (4 шт)

    В упаковке
    4 шт.
    Габариты
    0.08 × 0.225 × 0.088 м
    Вес, кг
    1.43
    Объём, м³
    0.001584
    EAN / GTIN
    4690216150796

  • Транспортная упаковка коробка (40 шт)

    В упаковке
    40 шт.
    Габариты
    0.46 × 0.235 × 0.18 м
    Вес, кг
    14.1
    Объём, м³
    0.019458
    EAN / GTIN
    14690216150786
