Выключатель автоматический AV-10 1P 63A (C) 10kA EKF AVERES

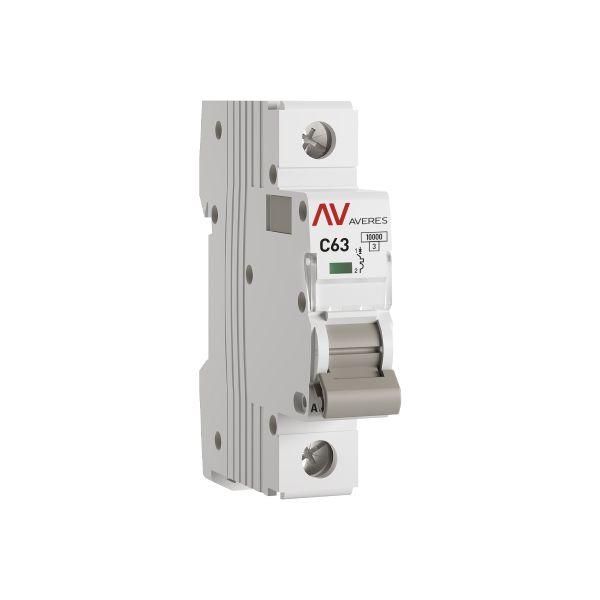

Изображение может отличаться от конкретного исполнения.

EKF

Выключатель автоматический AV-10 1P 63A (C) 10kA EKF AVERES

Артикул: mcb10-1-63C-av ETIM-класс: EC000042 EAN: 4690216144795 EAN: 14690216144785 Обновлено: 11.02.2026
ИсточникКаталог EKF
КлассификацияEC000042
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Монтажная глубина - ниши74 мм
Номинальный ток63 А
Номинальное рабочее напряжение230 В
Частота50...60 Гц
Номин напряжение изоляции Ui500 В
Отключающая способность по EN 6089810 кА
Сечение одножильного жёсткого провода1...25 мм кв.
Сечение многожильного гибкого провода1...16 мм кв.

Описание и назначение

Автоматические выключатели серии AV-10 AVERES предназначены для оперативного управления участками электрических цепей, а также для защиты от токов перегрузки и короткого замыкания в административных, промышленных и жилых зданиях. Автоматические выключатели серии AV-10 AVERES обладают номинальной отключающей способностью Icn 10 кА. Гарантийные обязательства составляют 10 лет.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 4

Степень защиты - IPEF005474 IP20
Рабочая температура окружающей средыEF007515 -40...60 °C
Коммутационная износостойкость, кол-во цикловданные поставщика 10000
Механическая износостойкость, кол-во цикловданные поставщика 20000

Электрические и световые параметры 11

Тип напряженияEF000187 AC (перемен.)
Номинальный токEF000227 63 А
Номинальное рабочее напряжениеEF000228 230 В
ЧастотаEF000416 50...60 Гц
Характеристика срабатывания - кривая токаEF000889 C
Номин напряжение изоляции UiEF001366 500 В
Класс токоограниченияEF002568 3
Категория перенапряженияEF002569 3
Количество защищенных полюсовEF005548 1
Общ количество полюсовEF008618 1
Номинальное импульсное выдерживаемое напряжениеEF011980 6 кВ

Монтаж и подключение 2

Подходит для установки заподлицоEF006573 Да
Способ крепления (монтажа)данные поставщика DIN-рейка

Классификация и назначение 3

Серияданные поставщика Averes
Серия продукцииданные поставщика AV-10
Тип расцепителяданные поставщика Тепловой и электромагнитный

Прочие характеристики 10

Степень загрязненияEF002570 2
Отключение нейтралиEF005997 Нет
Отключающая способность по EN 60898EF006064 10 кА
Возможна дополнит комплектацияEF008148 Да
Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556 10 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230ВEF009557 10 кА
Гарантийный срок хранения, летданные поставщика 10
Гарантийный срок эксплуатации, летданные поставщика 10
Есть штрихкод на каждой штуке товараданные поставщика Да
Срок службы, летданные поставщика 25

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218 74 мм
Ширина по количеству модульных расстоянийEF002950 1
Сечение одножильного жёсткого проводаEF007337 1...25 мм кв.
Сечение многожильного гибкого проводаEF007343 1...16 мм кв.

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица шт 1 шт. 0.09 × 0.078 × 0.017 см 0.12 0.000119 4690216144788
Групповая упаковка упак. (12 шт) 12 шт. 0.23 × 0.092 × 0.08 м 1.46 0.001693 4690216144795
Транспортная упаковка коробка (120 шт) 120 шт. 0.47 × 0.25 × 0.18 м 14.643 0.02115 14690216144785

  • Базовая единица шт

    В упаковке
    1 шт.
    Габариты
    0.09 × 0.078 × 0.017 см
    Вес, кг
    0.12
    Объём, м³
    0.000119
    EAN / GTIN
    4690216144788

  • Групповая упаковка упак. (12 шт)

    В упаковке
    12 шт.
    Габариты
    0.23 × 0.092 × 0.08 м
    Вес, кг
    1.46
    Объём, м³
    0.001693
    EAN / GTIN
    4690216144795

  • Транспортная упаковка коробка (120 шт)

    В упаковке
    120 шт.
    Габариты
    0.47 × 0.25 × 0.18 м
    Вес, кг
    14.643
    Объём, м³
    0.02115
    EAN / GTIN
    14690216144785
