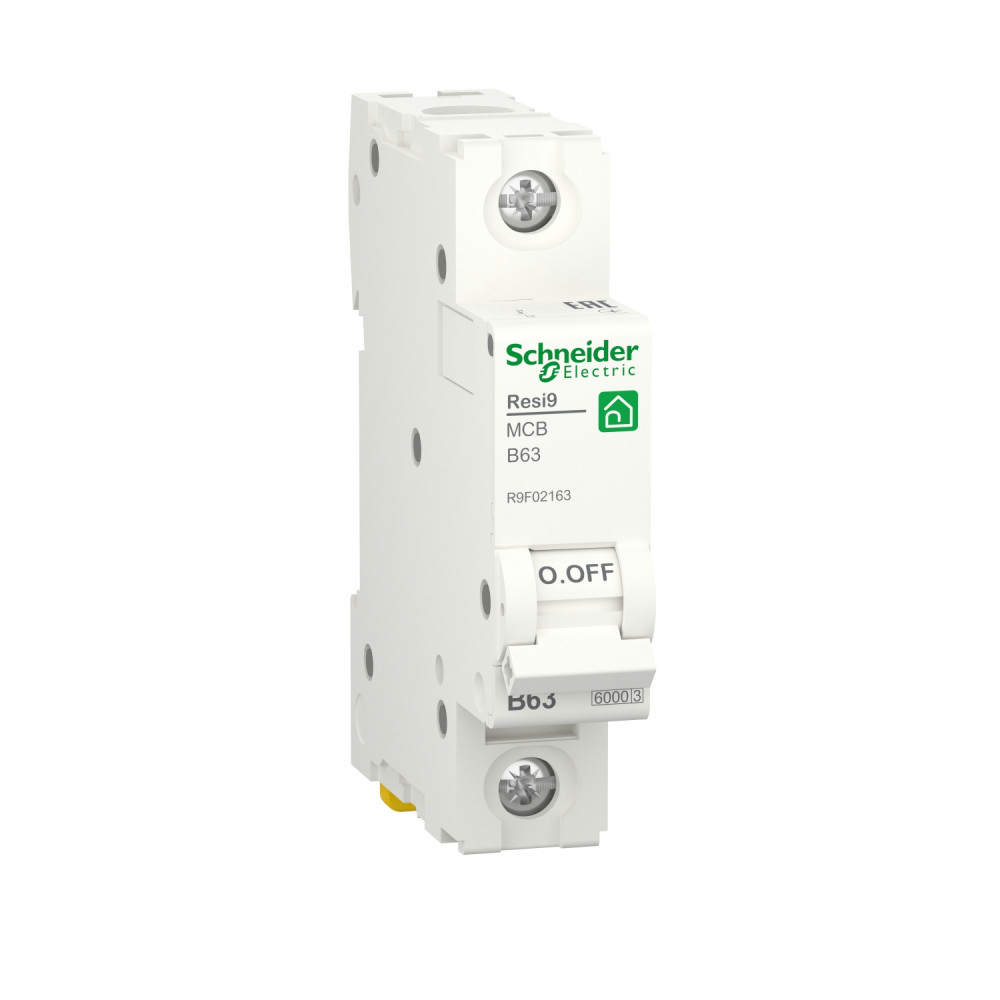

RESI9 АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ (АВ) B 63А 1P 6000A
ИсточникКаталог Systeme Electric
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши44 мм
Номинальный ток63 А
Номинальное рабочее напряжение230 В
Частота50...60 Гц
Номин напряжение изоляции Ui440 В
Сечение одножильного жёсткого провода1...35 мм кв.
Сечение многожильного гибкого провода1...25 мм кв.
Рабочая температура окружающей среды-25...60 °C
Описание и назначение
<strong>Автоматический выключатель (АВ) Resi9</strong> используется для коммутации электрических цепей, также для защиты потребителей от перегрузок и короткого замыкания. В ассортимент Resi9 входят выключатели с номинальным током от 6 до 63А. Отличительной особенностью АВ Resi9 является наличие кривых отключения B и C, которые позволяют применить их в самых разнообразных модификациях электрических щитков.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -25...60 °C |
| Механическая износостойкостьданные поставщика | 20000 циклы |
| Относительная влажностьданные поставщика | 95-95 % в 55-55 °C |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-60 °C |
| Электрическая износостойкостьданные поставщика | 10000 циклы |
Электрические и световые параметры 21
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номинальный токEF000227 | 63 А |
| Номинальное рабочее напряжениеEF000228 | 230 В |
| ЧастотаEF000416 | 50...60 Гц |
| Характеристика срабатывания - кривая токаEF000889 | B |
| Номин напряжение изоляции UiEF001366 | 440 В |
| Класс токоограниченияEF002568 | 3 |
| Категория перенапряженияEF002569 | 3 |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 1 |
| Номинальное импульсное выдерживаемое напряжениеEF011980 | 4 кВ |
| Индикатор наличия напряженияданные поставщика | Индикация ВКЛ/ВЫКЛ |
| Номинальное импульсное выдерживаемое напряжениеданные поставщика | 4 кВ в единицах производителя |
| Номинальное напряжение изоляцииданные поставщика | 440 В Переменный ток |
| Номинальное рабочее напряжениеданные поставщика | 230 В Переменный ток 50/60 Гц в единицах производителя |
| Номинальный токданные поставщика | 63 А в единицах производителя |
| Описание полюсовданные поставщика | 1P |
| Предел срабатывания электромагнитного расцепителяданные поставщика | 3...5 x In Переменный ток |
| Тип управленияданные поставщика | Рычаг управления |
| Частота сетиданные поставщика | 50/60 Гц |
| Число защищенных полюсовданные поставщика | 1 |
Материалы и конструкция 2
| Исполнение монтажаданные поставщика | Защелкивающийся |
|---|---|
| Цветданные поставщика | Белый (RAL 9003) |
Монтаж и подключение 3
| Подходит для установки заподлицоEF006573 | Да |
|---|---|
| Монтажная опораданные поставщика | DIN-рейка |
| Соединения – клеммыданные поставщика | Клеммы туннельного типа (Верхняя или нижняя) - 1...35 мм² - Жесткий Клеммы туннельного типа (Верхняя или нижняя) - 1...25 мм² - Гибкий с наконечником Клеммы туннельного типа (Верхняя или нижняя) - 1.. |
Механические характеристики 1
| Момент затяжкиданные поставщика | 3.5-3.5 Н-м |
|---|
Классификация и назначение 7
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
|---|---|
| Класс ограниченияданные поставщика | 3 |
| Область примененияданные поставщика | Защита |
| Серияданные поставщика | Resi9 |
| Стандартыданные поставщика | EN/МЭК 60898-1 |
| Тип продуктаданные поставщика | Автоматический выключатель |
| Тип сетиданные поставщика | Переменный ток |
Прочие характеристики 13
| Степень загрязненияEF002570 | 2 |
|---|---|
| Отключение нейтралиEF005997 | Нет |
| Возможна дополнит комплектацияEF008148 | Да |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556 | 6 кА |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Защита от утечки на землюданные поставщика | Отсуствует |
| Качественные этикеткиданные поставщика | EAC |
| Код кривойданные поставщика | B |
| Наименование продуктаданные поставщика | АВ Resi9 |
| Отключающая способностьданные поставщика | 6000 А Icn в 230 В Переменный ток 50/60 Гц в соответствии с EN/МЭК 60898-1 |
| Подготовка к работе в тропических условияхданные поставщика | 2 в соответствии с IEC 60068-1 |
| Технология расцепителяданные поставщика | Термомагнитный |
| Шаг 9 ммданные поставщика | 2 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 44 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 1 |
| Сечение одножильного жёсткого проводаEF007337 | 1...35 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 1...25 мм кв. |
| Вес неттоданные поставщика | 120 г |
| Глубина встраиванияданные поставщика | 44 мм |
| Длина зачистки проводовданные поставщика | 14 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.085 × 0.075 × 0.019 см | 0.121 | 0.00012112 | |
| Контейнер | 1152 шт. | 1.2 × 0.8 × 0.45 м | 158.152 | 0.432 | — |
| Групповая упаковка | 12 шт. | 0.22 × 0.085 × 0.08 м | 1.49 | 0.001496 | |
| TRANSPORTING | 144 шт. | 0.4 × 0.3 × 0.3 м | 18.269 | 0.036 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.085 × 0.075 × 0.019 см
- Вес, кг
- 0.121
- Объём, м³
- 0.00012112
- EAN / GTIN
-
Контейнер
- В упаковке
- 1152 шт.
- Габариты
- 1.2 × 0.8 × 0.45 м
- Вес, кг
- 158.152
- Объём, м³
- 0.432
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 12 шт.
- Габариты
- 0.22 × 0.085 × 0.08 м
- Вес, кг
- 1.49
- Объём, м³
- 0.001496
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 144 шт.
- Габариты
- 0.4 × 0.3 × 0.3 м
- Вес, кг
- 18.269
- Объём, м³
- 0.036
- EAN / GTIN
