Автоматический выключатель ВА47-60 3Р 4А 6кА х-ка D IEK
IEK · артикул MVA41-3-004-D
Изображение может отличаться от конкретного исполнения.
IEK

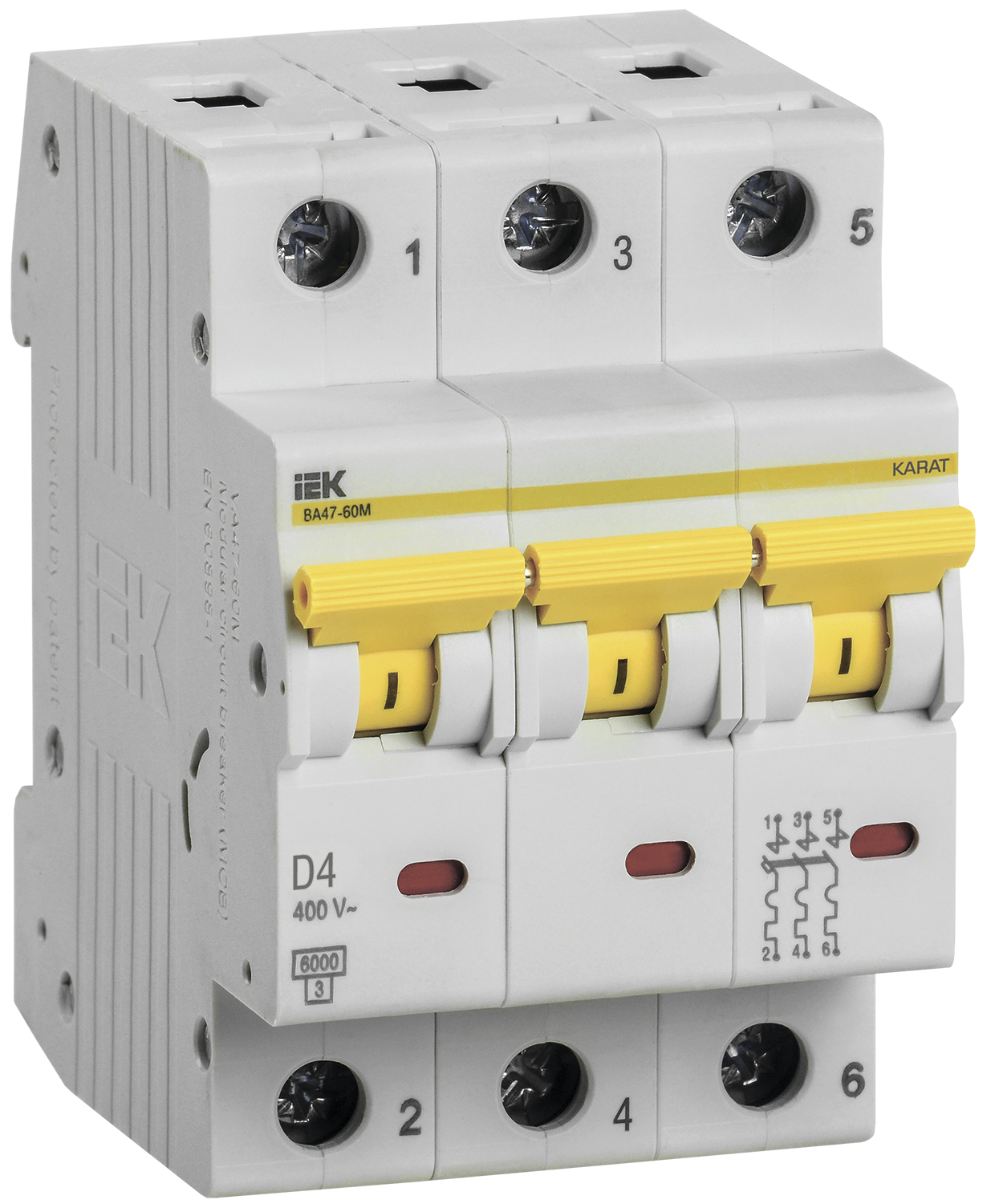

KARAT Автоматический выключатель ВА47-60M 3P D 4А 6кА IEK
ИсточникКаталог IEK
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажана DIN-рейку
Частота50
Тип напряженияПеремен./постоян. (AC/DC)
Монтажная глубина - ниши71
Номинальный ток4
Номинальное рабочее напряжение400
Макс сечение входящего кабеля25
Характеристика срабатывания - кривая токаD
Описание и назначение
Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей.
Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 5
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Климатическое исполнениеданные поставщика | УХЛ4 |
| Мех износостойкостьданные поставщика | ≥ 20000 циклов |
| Наличие взрывозащитыданные поставщика | Без взрывозащиты |
| Электр износостойкостьданные поставщика | ≥ 8000 циклов |
Электрические и световые параметры 13
| ЧастотаEF000034 | 50 |
|---|---|
| Тип напряженияEF000187 | Перемен./постоян. (AC/DC) |
| Номинальный токEF000227 | 4 |
| Номинальное рабочее напряжениеEF000228 | 400 |
| Характеристика срабатывания - кривая токаEF000889 | D |
| Количество полюсовEF001391 | 3 |
| Класс токоограниченияEF002568 | 3 |
| Количество защищенных полюсовEF005548 | 3 |
| Общ количество полюсовEF008618 | 3 |
| Класс защиты от поражения электрическим токомданные поставщика | 0 |
| Количество силовых полюсовданные поставщика | 3 |
| Наличие электромагнитного расцепителяданные поставщика | Да |
| Наличие электронного расцепителяданные поставщика | Нет |
Монтаж и подключение 4
| Тип монтажаEF000003 | на DIN-рейку |
|---|---|
| Тип подключенияEF003961 | Винтовое соединение |
| Возможность присоединения шинданные поставщика | PIN (штырь), FORK (вилка) |
| Тип монтажной рейкиданные поставщика | 35x7.5 |
Классификация и назначение 2
| Тип расцепителяEF007007 | Тепловой, электромагнитный |
|---|---|
| Сфера примененияданные поставщика | Промышленное и бытовое |
Прочие характеристики 8
| Потери энергииEF005387 | 9 |
|---|---|
| Отключающая способность по EN 60898EF006064 | 6 |
| Возможна дополнит комплектацияEF008148 | Да |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 ВEF009555 | 6 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556 | 6 |
| Время срабатывания расцепителя в зоне КЗ tmданные поставщика | 0,1 с |
| Наличие дифференциального расцепителяданные поставщика | Нет |
| Наличие теплового расцепителяданные поставщика | Да |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 71 |
|---|---|
| Макс сечение входящего кабеляEF000267 | 25 |
| Ширина по количеству модульных расстоянийEF002950 | 3 |
| Вес одного полюсаданные поставщика | ≤ 0,2 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.082 × 0.052 × 0.069 см | 0.344 | 0.000462 | |
| Групповая упаковка КОРОБКА/БОКС | 4 шт | 0.219 × 0.092 × 0.077 м | 1.376 | 0.001848 | |
| TRANSPORTING ГОФРОКОРОБ | 48 шт | 0.542 × 0.248 × 0.165 м | 16.507 | 0.022176 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 0.082 × 0.052 × 0.069 см
- Вес, кг
- 0.344
- Объём, м³
- 0.000462
- EAN / GTIN
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 4 шт
- Габариты
- 0.219 × 0.092 × 0.077 м
- Вес, кг
- 1.376
- Объём, м³
- 0.001848
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 48 шт
- Габариты
- 0.542 × 0.248 × 0.165 м
- Вес, кг
- 16.507
- Объём, м³
- 0.022176
- EAN / GTIN
