Автоматический выключатель ВА47-29М 3P 13A 4,5кА х-ка C IEK
IEK · артикул MVA21-3-013-C
Изображение может отличаться от конкретного исполнения.
IEK

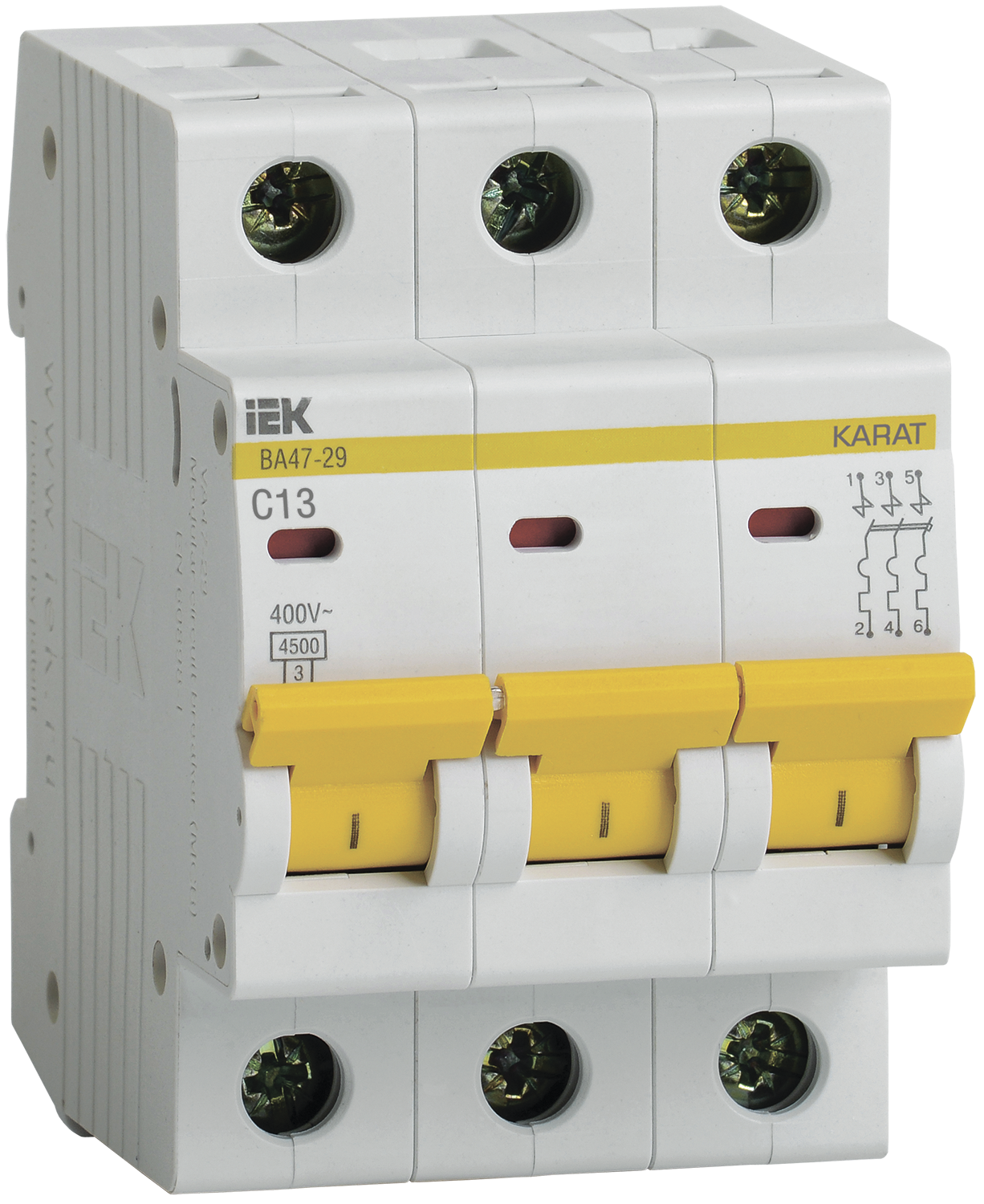

KARAT Автоматический выключатель ВА47-29 3P C 13А 4,5кА IEK
ИсточникКаталог IEK
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажана DIN-рейку
Тип напряженияПеремен./постоян. (AC/DC)
Монтажная глубина - ниши73,6
Номинальный ток13
Номинальное рабочее напряжение400
Макс сечение входящего кабеля25
Частота50
Характеристика срабатывания - кривая токаC
Описание и назначение
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Климатическое исполнениеданные поставщика | УХЛ4 |
| Наличие взрывозащитыданные поставщика | Без взрывозащиты |
Электрические и световые параметры 14
| Тип напряженияEF000187 | Перемен./постоян. (AC/DC) |
|---|---|
| Номинальный токEF000227 | 13 |
| Номинальное рабочее напряжениеEF000228 | 400 |
| ЧастотаEF000416 | 50 |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Количество полюсовEF001391 | 3 |
| Класс токоограниченияEF002568 | 3 |
| Номин импульсное выдерживаемое напряжениеEF002578 | 4 |
| Количество защищенных полюсовEF005548 | 3 |
| Общ количество полюсовEF008618 | 3 |
| Номин напряжение постоян тока - DCEF008799 | ≤ 48 |
| Количество силовых полюсовданные поставщика | 3 |
| Наличие электромагнитного расцепителяданные поставщика | Да |
| Наличие электронного расцепителяданные поставщика | Нет |
Монтаж и подключение 3
| Тип монтажаEF000003 | на DIN-рейку |
|---|---|
| Тип подключенияEF003961 | Винтовое соединение |
| Тип монтажной рейкиданные поставщика | 35x7.5 |
Классификация и назначение 2
| Тип расцепителяEF007007 | Тепловой, электромагнитный |
|---|---|
| Сфера примененияданные поставщика | Промышленное и бытовое |
Прочие характеристики 9
| Потери энергииEF005387 | 10.5 |
|---|---|
| Подходит для защитного выкл двигателяEF005826 | Да |
| Отключающая способность по EN 60898EF006064 | 4,5 |
| Возможна дополнит комплектацияEF008148 | Да |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 ВEF009555 | 4.5 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556 | 4.5 |
| Время срабатывания расцепителя в зоне КЗ tmданные поставщика | 0,1 с |
| Наличие дифференциального расцепителяданные поставщика | Нет |
| Наличие теплового расцепителяданные поставщика | Да |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 73,6 |
|---|---|
| Макс сечение входящего кабеляEF000267 | 25 |
| Ширина по количеству модульных расстоянийEF002950 | 3 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.075 × 0.054 × 0.08 см | 0.323 | 0.000324 | |
| Групповая упаковка ГОФРОКОРОБ | 4 шт | 0.22 × 0.085 × 0.075 м | 1.292 | 0.001296 | |
| TRANSPORTING ГОФРОКОРОБ | 48 шт | 0.531 × 0.235 × 0.175 | 15.504 | 0.015552 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 0.075 × 0.054 × 0.08 см
- Вес, кг
- 0.323
- Объём, м³
- 0.000324
- EAN / GTIN
-
Групповая упаковка ГОФРОКОРОБ
- В упаковке
- 4 шт
- Габариты
- 0.22 × 0.085 × 0.075 м
- Вес, кг
- 1.292
- Объём, м³
- 0.001296
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 48 шт
- Габариты
- 0.531 × 0.235 × 0.175
- Вес, кг
- 15.504
- Объём, м³
- 0.015552
- EAN / GTIN
