Контакт состояния КСВ47-150 на DIN-рейку для ВА47-150 IEK
IEK · артикул MVA50D-AK-1
Изображение может отличаться от конкретного исполнения.
IEK

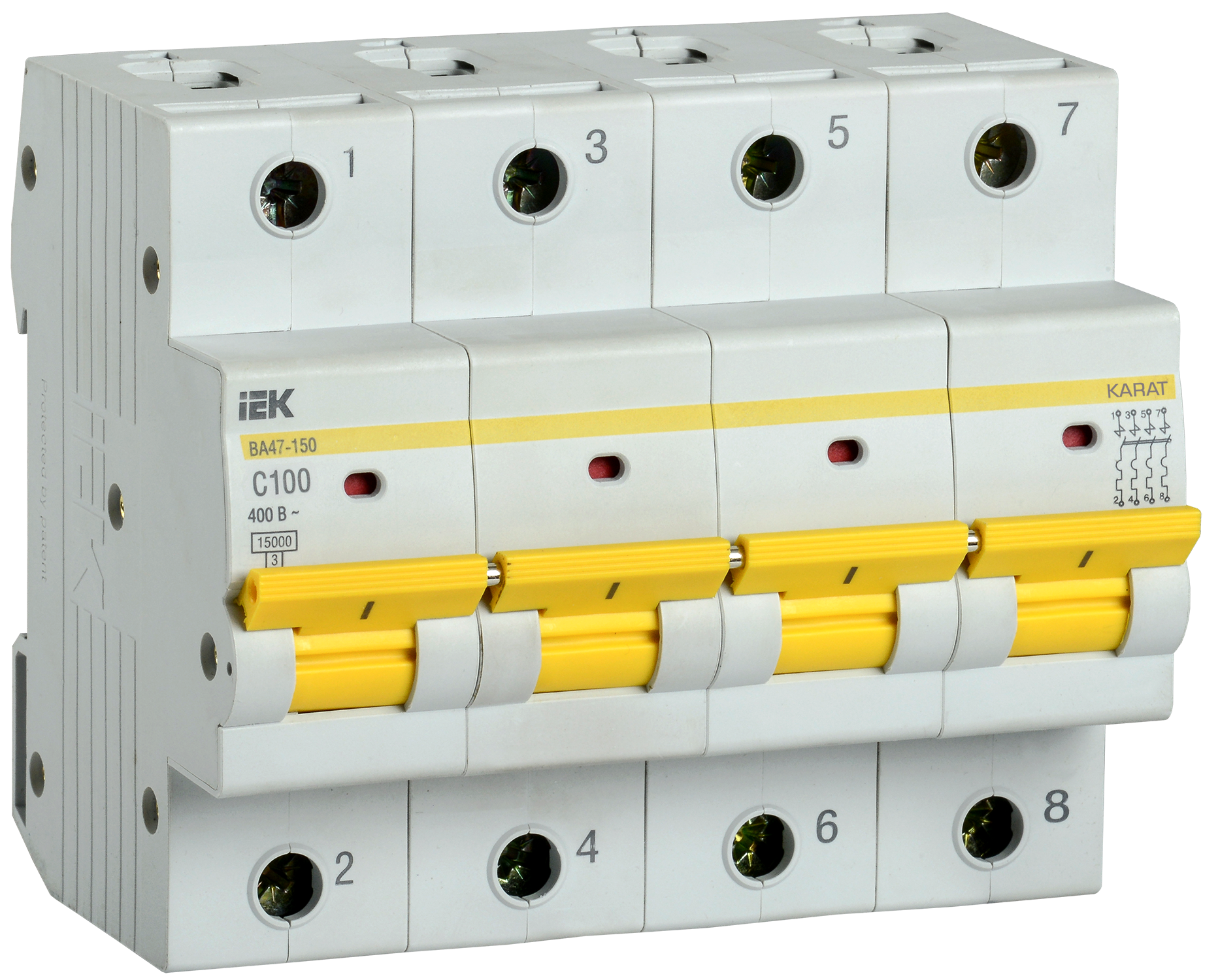

KARAT Автоматический выключатель ВА47-150 4P C 100А 15кА IEK
ИсточникКаталог IEK
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажана DIN-рейку
Тип напряженияПеременный (AC)
Номинальный ток100
Номинальное рабочее напряжение400
Макс сечение входящего кабеля50
Частота50
Режим работыПродолжительный-S1
Характеристика срабатывания - кривая токаC
Описание и назначение
Автоматические выключатели ВА47-150 предназначены для защиты распределительных и групповых цепей от высоких токов короткого замыкания.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Предельная отключающая способность 15000 А.
32 типоисполнения на 4 номинальных тока. Характеристики срабатывания С и D.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Степень защиты - IPEF005474 | IP40 |
|---|---|
| Климатическое исполнениеданные поставщика | УХЛ4 |
| Мех износостойкостьданные поставщика | ≥ 6000 циклов |
| Электр износостойкостьданные поставщика | ≥ 4000 циклов |
Электрические и световые параметры 12
| Тип напряженияEF000187 | Переменный (AC) |
|---|---|
| Номинальный токEF000227 | 100 |
| Номинальное рабочее напряжениеEF000228 | 400 |
| ЧастотаEF000416 | 50 |
| Режим работыEF000453 | Продолжительный-S1 |
| Характеристика срабатывания - кривая токаEF000889 | C |
| Количество полюсовEF001391 | 4 |
| Номин импульсное выдерживаемое напряжениеEF002578 | 6 |
| Количество защищенных полюсовEF005548 | 4 |
| Общ количество полюсовEF008618 | 4 |
| Наличие электромагнитного расцепителяданные поставщика | Да |
| Наличие электронного расцепителяданные поставщика | Нет |
Монтаж и подключение 4
| Тип монтажаEF000003 | на DIN-рейку |
|---|---|
| Тип подключенияEF003961 | Винтовое соединение |
| Возможность присоединения шинданные поставщика | PIN (штырь), FORK (вилка) |
| Тип монтажной рейкиданные поставщика | ТН-35 |
Классификация и назначение 2
| Тип расцепителяEF007007 | Тепловой, электромагнитный |
|---|---|
| Сфера примененияданные поставщика | Промышленное и бытовое |
Прочие характеристики 8
| Потери энергииEF005387 | 60 |
|---|---|
| Отключающая способность по EN 60898EF006064 | 15 |
| Возможна дополнит комплектацияEF008148 | Да |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 ВEF009555 | 15 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556 | 15 |
| Наличие дифференциального расцепителяданные поставщика | Нет |
| Наличие теплового расцепителяданные поставщика | Да |
| Ремонтопригодностьданные поставщика | Нет |
Размеры и упаковка
Изделие
| Макс сечение входящего кабеляEF000267 | 50 |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 6 |
| Вес одного полюсаданные поставщика | 0,194 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.092 × 0.11 × 0.077 м | 0.863 | 0.001163 | |
| Групповая упаковка ГОФРОКОРОБ | 3 шт | 0.345 × 0.096 × 0.081 м | 2.59 | 0.002683 | |
| TRANSPORTING ГОФРОКОРОБ | 30 шт | 0.51 × 0.38 × 0.18 м | 25.9 | 0.034884 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.092 × 0.11 × 0.077 м
- Вес, кг
- 0.863
- Объём, м³
- 0.001163
- EAN / GTIN
-
Групповая упаковка ГОФРОКОРОБ
- В упаковке
- 3 шт
- Габариты
- 0.345 × 0.096 × 0.081 м
- Вес, кг
- 2.59
- Объём, м³
- 0.002683
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 30 шт
- Габариты
- 0.51 × 0.38 × 0.18 м
- Вес, кг
- 25.9
- Объём, м³
- 0.034884
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 4; ниже показаны отобранные.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
