Контакт состояния КСВ47 новая серия на DIN-рейку IEK
IEK · артикул MVA01D-AK-1
Изображение может отличаться от конкретного исполнения.
IEK

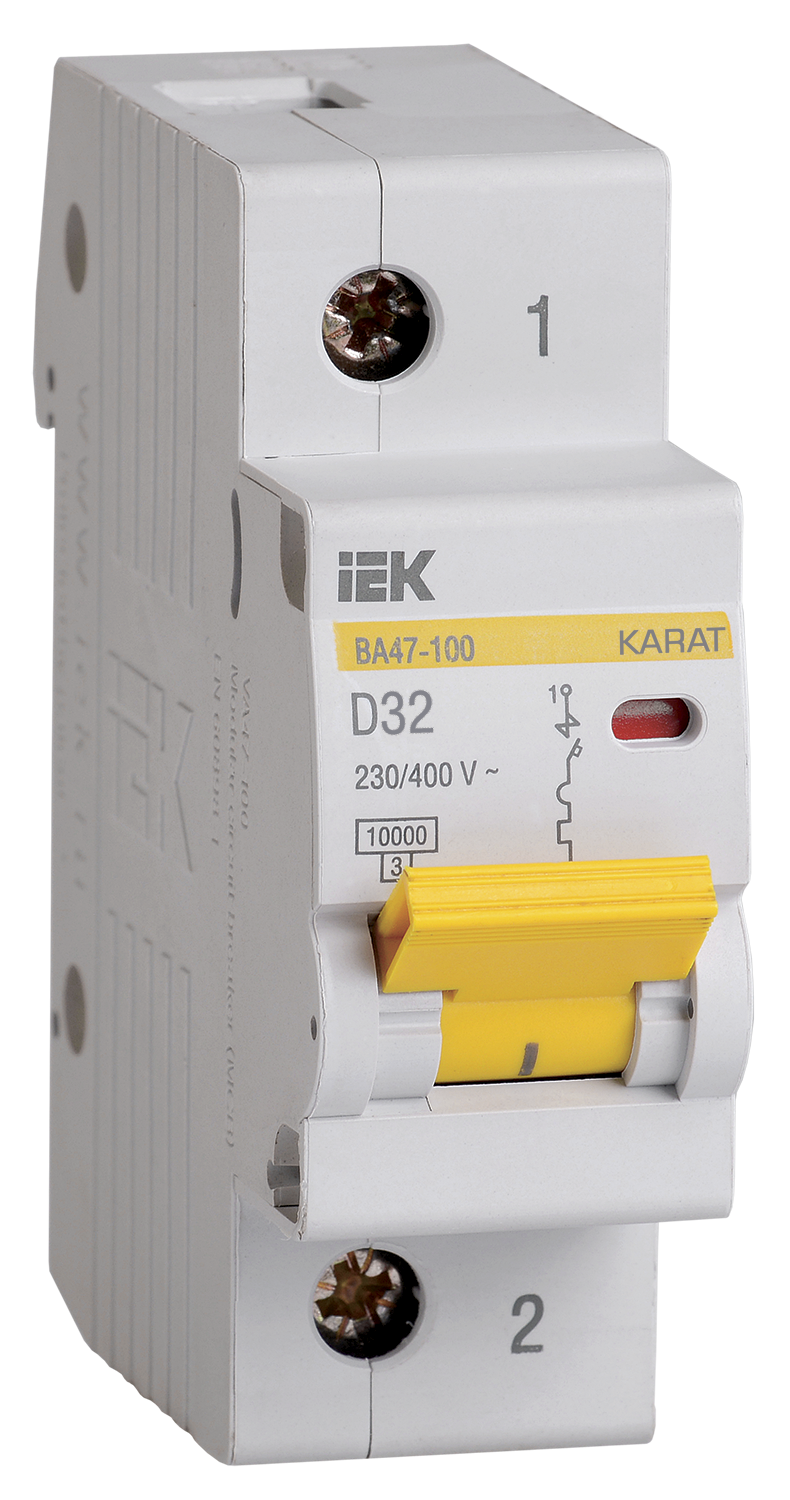

KARAT Автоматический выключатель ВА47-100 1P D 32А 10кА IEK
ИсточникКаталог IEK
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажана DIN-рейку
Частота50
Тип напряженияПеремен./постоян. (AC/DC)
Монтажная глубина - ниши74,3
Номинальный ток32
Номинальное рабочее напряжение400
Макс сечение входящего кабеля35
Характеристика срабатывания - кривая токаD
Описание и назначение
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Климатическое исполнениеданные поставщика | УХЛ4 |
| Наличие взрывозащитыданные поставщика | Без взрывозащиты |
Электрические и световые параметры 14
| ЧастотаEF000034 | 50 |
|---|---|
| Тип напряженияEF000187 | Перемен./постоян. (AC/DC) |
| Номинальный токEF000227 | 32 |
| Номинальное рабочее напряжениеEF000228 | 400 |
| Характеристика срабатывания - кривая токаEF000889 | D |
| Количество полюсовEF001391 | 1 |
| Класс токоограниченияEF002568 | 3 |
| Номин импульсное выдерживаемое напряжениеEF002578 | 6 |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 1 |
| Номин напряжение постоян тока - DCEF008799 | ≤ 60 |
| Количество силовых полюсовданные поставщика | 1 |
| Наличие электромагнитного расцепителяданные поставщика | Да |
| Наличие электронного расцепителяданные поставщика | Нет |
Монтаж и подключение 3
| Тип монтажаEF000003 | на DIN-рейку |
|---|---|
| Тип подключенияEF003961 | Винтовое соединение |
| Тип монтажной рейкиданные поставщика | 35x7.5 |
Классификация и назначение 2
| Тип расцепителяEF007007 | Тепловой, электромагнитный |
|---|---|
| Сфера примененияданные поставщика | Промышленное и бытовое |
Прочие характеристики 10
| Потери энергииEF005387 | 6 |
|---|---|
| Отключающая способность по EN 60898EF006064 | 10 |
| Возможна дополнит комплектацияEF008148 | Да |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 ВEF009555 | 10 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556 | 10 |
| Время срабатывания расцепителя в зоне КЗ tmданные поставщика | 0,1 с |
| Наличие дифференциального расцепителяданные поставщика | Нет |
| Наличие теплового расцепителяданные поставщика | Да |
| Способ задания уставки мгновенного расцепителяданные поставщика | По кратности (Ki) |
| Способ задания уставки расцепителяданные поставщика | По типу (A/B/C/D...) |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 74,3 |
|---|---|
| Макс сечение входящего кабеляEF000267 | 35 |
| Ширина по количеству модульных расстоянийEF002950 | 1,5 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.085 × 0.03 × 0.08 см | 0.173 | 0.000204 | |
| Групповая упаковка ГОФРОКОРОБ | 12 шт | 0.345 × 0.09 × 0.09 м | 1.95 | 0.002794 | |
| TRANSPORTING ГОФРОКОРОБ | 120 шт | 0.48 × 0.36 × 0.19 м | 20.7 | 0.032832 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.085 × 0.03 × 0.08 см
- Вес, кг
- 0.173
- Объём, м³
- 0.000204
- EAN / GTIN
-
Групповая упаковка ГОФРОКОРОБ
- В упаковке
- 12 шт
- Габариты
- 0.345 × 0.09 × 0.09 м
- Вес, кг
- 1.95
- Объём, м³
- 0.002794
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 120 шт
- Габариты
- 0.48 × 0.36 × 0.19 м
- Вес, кг
- 20.7
- Объём, м³
- 0.032832
- EAN / GTIN
