Systeme Electric

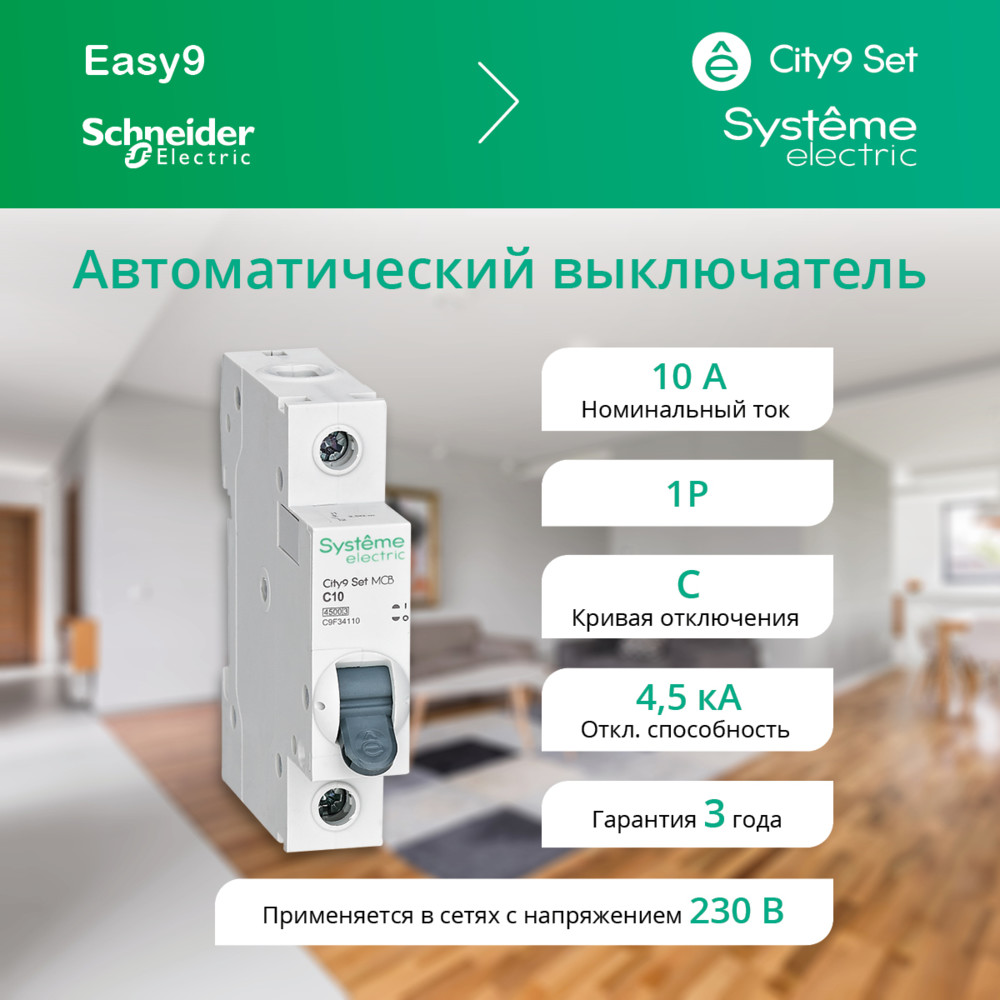

City9 Set Автоматический выключатель (АВ) С 10А 1P 4.5kA 230В
ИсточникКаталог Systeme Electric
КлассификацияEC000042
ДанныеНормализованы
Проверенный инженерный маршрут
Купить на tehpst.ru
Этот товар есть в каталоге tehpst.ru — основного сайта компании «Техпоставка». Цена и наличие указаны на его карточке.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши45 мм
Номинальный ток10 А
Номинальное рабочее напряжение230 В
Частота50...60 Гц
Номин напряжение изоляции Ui440 В
Отключающая способность по EN 608984.5 кА
Замены и аналоги
Все варианты: 6
Техподбор · равноценная замена · совпадение 82%
Автоматический выключатель ВА 47-63N 1P 10А (C) 4,5 кА PROXIMA EKF
EKF · артикул M634110C · другой бренд
Техподбор · с запасом · совпадение 88%
City9 Set Автоматический выключатель (АВ) С 10А 1P 6kA 230В
Systeme Electric · артикул C9F36110
Описание и назначение
Автоматический выключатель серии City9 Set Systeme Electric, 1-полюсный, номинальный ток 10 А, характеристика С, Icn = 4.5 кА. Применяется в электрических сетях напряжением 230 В. Предназначен для защиты от перегрузок и токов короткого замыкания. Оснащен механизмом «мгновенной коммутации». Ударопрочный корпус из специального пластика с 6 металлическими заклепками. Безопасные клеммы исключают попадание кабелей в заклеммное пространство.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000042.
Условия эксплуатации и безопасность 1
| Степень защиты - IP | IP20 |
|---|
Электрические и световые параметры 9
| Тип напряжения | AC (перемен.) |
|---|---|
| Номинальный ток | 10 А |
| Номинальное рабочее напряжение | 230 В |
| Частота | 50...60 Гц |
| Характеристика срабатывания - кривая тока | C |
| Номин напряжение изоляции Ui | 440 В |
| Класс токоограничения | 3 |
| Количество защищенных полюсов | 1 |
| Общ количество полюсов | 1 |
Прочие характеристики 6
| Степень загрязнения | 2 |
|---|---|
| Отключение нейтрали | Нет |
| Отключающая способность по EN 60898 | 4.5 кА |
| Возможна дополнит комплектация | Нет |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В | 4.5 кА |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| Монтажная глубина - ниши | 45 мм |
|---|---|
| Ширина по количеству модульных расстояний | 1 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.021 × 0.09 × 0.071 см | 0.098 | 0.00013419 | |
| Групповая упаковка | 12 шт. | 0.227 × 0.098 × 0.089 м | 1.238 | 0.00197989 | |
| TRANSPORTING | 144 шт. | 0.382 × 0.287 × 0.295 м | 17.024 | 0.03234203 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.021 × 0.09 × 0.071 см
- Вес, кг
- 0.098
- Объём, м³
- 0.00013419
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 12 шт.
- Габариты
- 0.227 × 0.098 × 0.089 м
- Вес, кг
- 1.238
- Объём, м³
- 0.00197989
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 144 шт.
- Габариты
- 0.382 × 0.287 × 0.295 м
- Вес, кг
- 17.024
- Объём, м³
- 0.03234203
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа. Всего связей у позиции: 24; ниже показаны отобранные.
Техподбор
Аналоги по техническим характеристикам 6
Подобрано автоматически: технические характеристики сопоставлены по стандарту ETIM. Среди вариантов есть модели других брендов. Перед заказом сверьте исполнение, подключение и монтаж.
Равноценная замена
Ключевые характеристики совпадают, номинал не ниже исходного.
ТехподборДругой бренд
Автоматический выключатель ВА47-29М 1P 10А 4,5кА C GENERICA
GENERICA · артикул MVA21-1-010-C-G · совпадение 86%
Важные отличия: Частота (EF000416): 50...60 Гц → 50 Гц
ТехподборДругой бренд
Возможна дополнит комплектация (EF008148): Нет → Да
Монтажная глубина - ниши (EF000218): 45 мм → 72 мм
Автоматический выключатель ВА 47-63N 1P 10А (C) 4,5 кА PROXIMA EKF
EKF · артикул M634110C · совпадение 82%
Важные отличия: Номин напряжение изоляции Ui (EF001366): 440 В → 660 ВВозможна дополнит комплектация (EF008148): Нет → Да
Монтажная глубина - ниши (EF000218): 45 мм → 72 мм
С запасом
Те же ключевые характеристики, номинал выше исходного.
Техподбор
Номин отключающая способность при коротком замыкании EN 60898 при 230 В (EF009556): 4.5 кА → 6 кА
City9 Set Автоматический выключатель (АВ) С 10А 1P 6kA 230В
Systeme Electric · артикул C9F36110 · совпадение 88%
Важные отличия: Отключающая способность по EN 60898 (EF006064): 4.5 кА → 6 кАНомин отключающая способность при коротком замыкании EN 60898 при 230 В (EF009556): 4.5 кА → 6 кА
Нужна проверка
Часть ключевых характеристик не указана или отличается исполнение. Перед заказом уточните у инженера.
ТехподборДругой бренд
Номин отключающая способность при коротком замыкании EN 60898 при 230 В (EF009556): 4.5 кА → 6 кА
Возможна дополнит комплектация (EF008148): Нет → Да
Монтажная глубина - ниши (EF000218): 45 мм → 44 мм
RESI9 автоматический выключатель (АВ) с 10А 1P 6000A
Schneider Electric · артикул R9F12110 · совпадение 79%
Важные отличия: Отключающая способность по EN 60898 (EF006064): 4.5 кА → нет данныхНомин отключающая способность при коротком замыкании EN 60898 при 230 В (EF009556): 4.5 кА → 6 кА
Возможна дополнит комплектация (EF008148): Нет → Да
Монтажная глубина - ниши (EF000218): 45 мм → 44 мм
Техподбор
Номин отключающая способность при коротком замыкании EN 60898 при 230 В (EF009556): 4.5 кА → нет данных
Номин напряжение изоляции Ui (EF001366): 440 В → 500 В
Возможна дополнит комплектация (EF008148): Нет → Да
Степень загрязнения (EF002570): 2 → 3
Systeme9 Автоматический выключатель (АВ) C 10A 1P 6kA 230В
Systeme Electric · артикул S9F22110 · совпадение 70%
Важные отличия: Отключающая способность по EN 60898 (EF006064): 4.5 кА → 6 кАНомин отключающая способность при коротком замыкании EN 60898 при 230 В (EF009556): 4.5 кА → нет данных
Номин напряжение изоляции Ui (EF001366): 440 В → 500 В
Возможна дополнит комплектация (EF008148): Нет → Да
Степень загрязнения (EF002570): 2 → 3
Техподбор
Номин отключающая способность при коротком замыкании EN 60898 при 230 В (EF009556): 4.5 кА → нет данных
Номин напряжение изоляции Ui (EF001366): 440 В → 500 В
Возможна дополнит комплектация (EF008148): Нет → Да
Степень загрязнения (EF002570): 2 → 3
Systeme9 Автоматический выключатель (АВ) C 10A 1P 10kA 230В
Systeme Electric · артикул S9F32110 · совпадение 70%
Важные отличия: Отключающая способность по EN 60898 (EF006064): 4.5 кА → 10 кАНомин отключающая способность при коротком замыкании EN 60898 при 230 В (EF009556): 4.5 кА → нет данных
Номин напряжение изоляции Ui (EF001366): 440 В → 500 В
Возможна дополнит комплектация (EF008148): Нет → Да
Степень загрязнения (EF002570): 2 → 3
