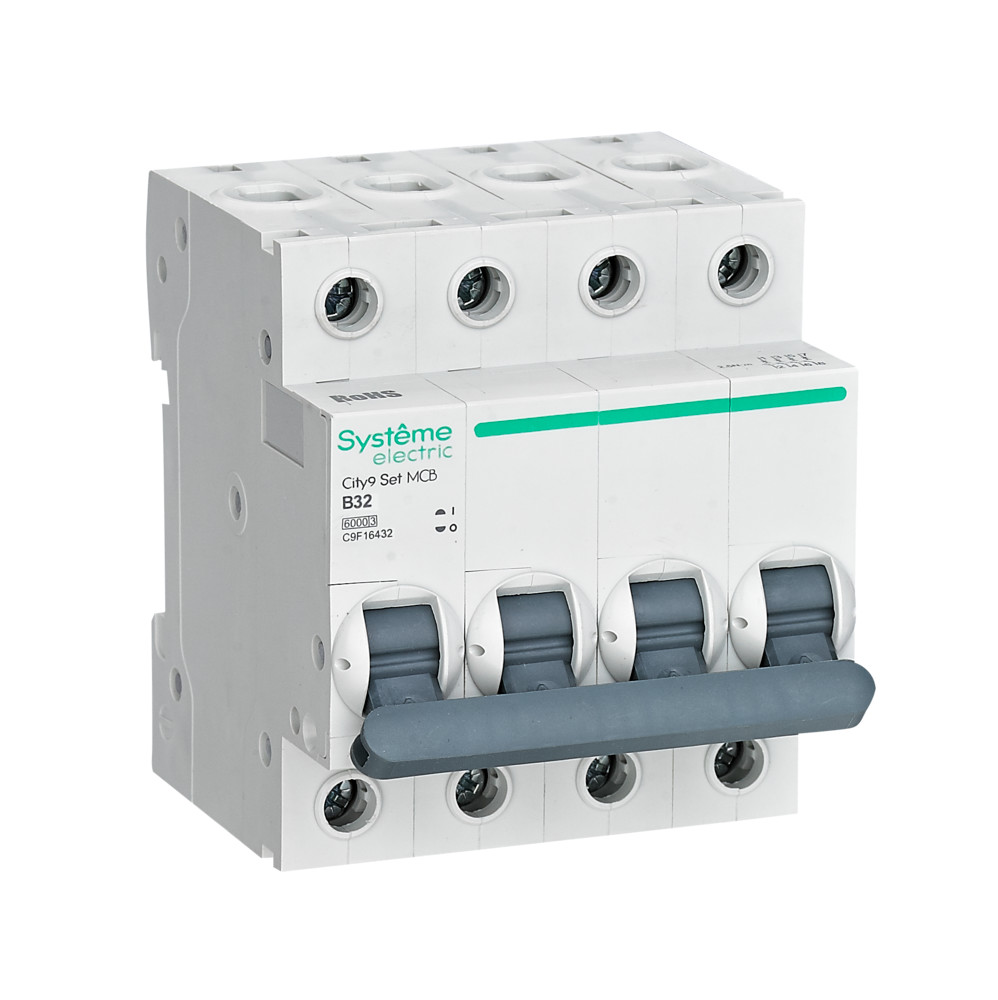

City9 Set Автоматический выключатель (АВ) B 32А 4P 6kA 400В

Изображение может отличаться от конкретного исполнения.

Systeme Electric

City9 Set Автоматический выключатель (АВ) B 32А 4P 6kA 400В

Артикул: C9F16432 ETIM-класс: EC000042 EAN: 14680409129583 Обновлено: 01.12.2025
ИсточникКаталог Systeme Electric
КлассификацияEC000042
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Монтажная глубина - ниши45 мм
Номинальный ток32 А
Номинальное рабочее напряжение400 В
Частота50...60 Гц
Номин напряжение изоляции Ui440 В
Отключающая способность по EN 608986 кА
Сечение одножильного жёсткого провода1...25 мм кв.
Сечение многожильного гибкого провода1...16 мм кв.

Описание и назначение

Автоматический выключатель серии City9 Set Systeme Electric, 4-полюсный, номинальный ток 32 А, характеристика B, Icn = 6 кА. Применяется в электрических сетях напряжением 400 В. Предназначен для защиты от перегрузок и токов короткого замыкания. Оснащен механизмом «мгновенной коммутации». Ударопрочный корпус из специального пластика с 6 металлическими заклепками. Безопасные клеммы исключают попадание кабелей в заклеммное пространство.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты - IPEF005474 IP20

Электрические и световые параметры 9

Тип напряженияEF000187 AC (перемен.)
Номинальный токEF000227 32 А
Номинальное рабочее напряжениеEF000228 400 В
ЧастотаEF000416 50...60 Гц
Характеристика срабатывания - кривая токаEF000889 B
Номин напряжение изоляции UiEF001366 440 В
Класс токоограниченияEF002568 3
Количество защищенных полюсовEF005548 4
Общ количество полюсовEF008618 4

Классификация и назначение 1

Информация о ремонтопригодностиданные поставщика Подлежит замене

Прочие характеристики 7

Степень загрязненияEF002570 2
Отключение нейтралиEF005997 Да
Отключающая способность по EN 60898EF006064 6 кА
Возможна дополнит комплектацияEF008148 Нет
Номин отключающая способность при коротком замыкании EN 60898 при 400 ВEF009555 6 кА
Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556 6 кА
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218 45 мм
Ширина по количеству модульных расстоянийEF002950 4
Сечение одножильного жёсткого проводаEF007337 1...25 мм кв.
Сечение многожильного гибкого проводаEF007343 1...16 мм кв.

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
TRANSPORTING 36 шт. 0.382 × 0.287 × 0.295 м 17.86 0.03234203 14680409129583

  • TRANSPORTING

    В упаковке
    36 шт.
    Габариты
    0.382 × 0.287 × 0.295 м
    Вес, кг
    17.86
    Объём, м³
    0.03234203
    EAN / GTIN
    14680409129583
