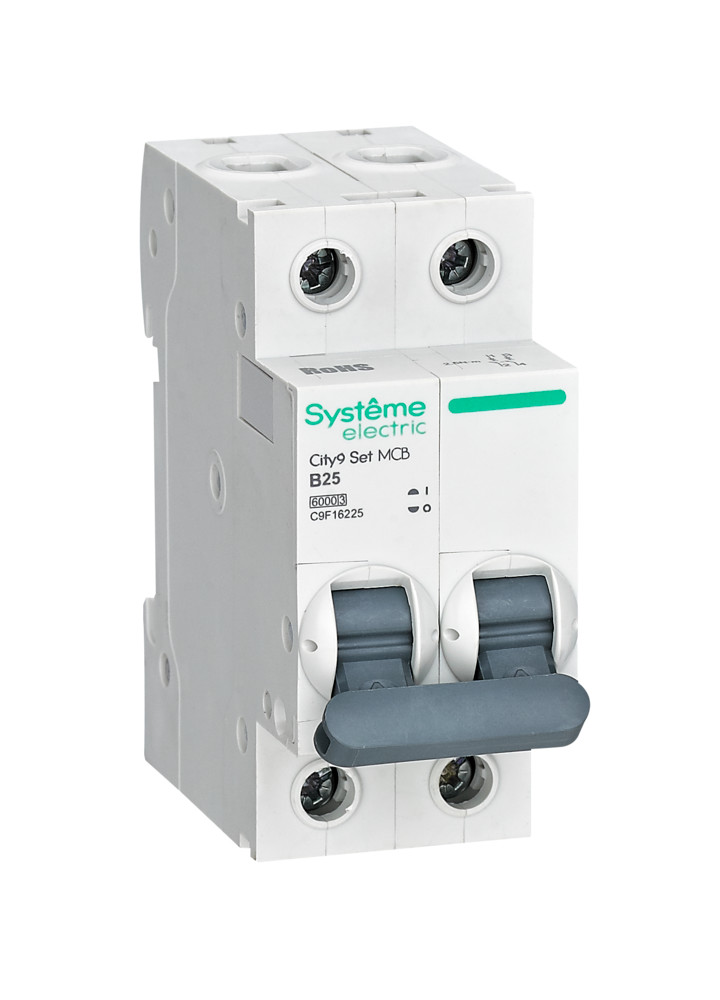

City9 Set Автоматический выключатель (АВ) B 25А 2P 6kA 230В

Изображение может отличаться от конкретного исполнения.

Systeme Electric

City9 Set Автоматический выключатель (АВ) B 25А 2P 6kA 230В

Артикул: C9F16225 ETIM-класс: EC000042 EAN: 4680409129968 EAN: 14680409129965 Обновлено: 03.07.2026
ИсточникКаталог Systeme Electric
КлассификацияEC000042
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Монтажная глубина - ниши45 мм
Номинальный ток25 А
Номинальное рабочее напряжение230 В
Частота50...60 Гц
Номин напряжение изоляции Ui440 В
Отключающая способность по EN 608986 кА
Номин отключающая способность при коротком замыкании EN 60898 при 400 В6 кА
Номин отключающая способность при коротком замыкании EN 60898 при 230 В6 кА

Описание и назначение

Автоматический выключатель серии City9 Set Systeme Electric, 2-полюсный, номинальный ток 25 А, характеристика B, Icn = 6 кА. Применяется в электрических сетях напряжением 230 В. Предназначен для защиты от перегрузок и токов короткого замыкания. Оснащен механизмом «мгновенной коммутации». Ударопрочный корпус из специального пластика с 6 металлическими заклепками. Безопасные клеммы исключают попадание кабелей в заклеммное пространство.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 1

Степень защиты - IPEF005474 IP20

Электрические и световые параметры 9

Тип напряженияEF000187 AC (перемен.)
Номинальный токEF000227 25 А
Номинальное рабочее напряжениеEF000228 230 В
ЧастотаEF000416 50...60 Гц
Характеристика срабатывания - кривая токаEF000889 B
Номин напряжение изоляции UiEF001366 440 В
Класс токоограниченияEF002568 3
Количество защищенных полюсовEF005548 2
Общ количество полюсовEF008618 2

Прочие характеристики 7

Степень загрязненияEF002570 2
Отключение нейтралиEF005997 Да
Отключающая способность по EN 60898EF006064 6 кА
Возможна дополнит комплектацияEF008148 Нет
Номин отключающая способность при коротком замыкании EN 60898 при 400 ВEF009555 6 кА
Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556 6 кА
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 3 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом

Размеры и упаковка

Изделие

Монтажная глубина - нишиEF000218 45 мм
Ширина по количеству модульных расстоянийEF002950 2

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.037 × 0.089 × 0.08 см 0.24 0.00026344 4680409129951
Групповая упаковка 6 шт. 0.221 × 0.089 × 0.08 м 1.441 0.00157352 4680409129968
TRANSPORTING 72 шт. 0.382 × 0.287 × 0.295 м 17.79 0.03234203 14680409129965

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.037 × 0.089 × 0.08 см
    Вес, кг
    0.24
    Объём, м³
    0.00026344
    EAN / GTIN
    4680409129951

  • Групповая упаковка

    В упаковке
    6 шт.
    Габариты
    0.221 × 0.089 × 0.08 м
    Вес, кг
    1.441
    Объём, м³
    0.00157352
    EAN / GTIN
    4680409129968

  • TRANSPORTING

    В упаковке
    72 шт.
    Габариты
    0.382 × 0.287 × 0.295 м
    Вес, кг
    17.79
    Объём, м³
    0.03234203
    EAN / GTIN
    14680409129965
