Schneider Electric

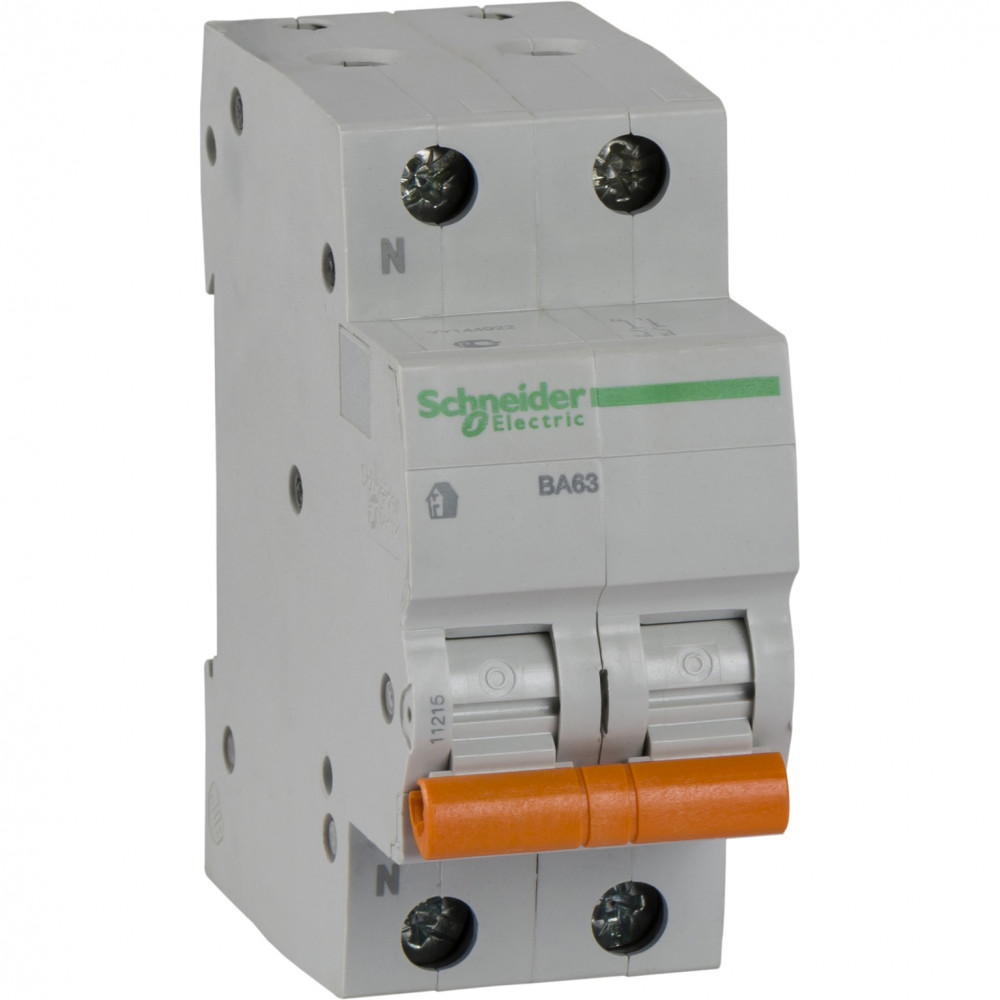

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ВА63 1П+Н 25A C 4,5 кА, Болгария/Италия
ИсточникКаталог Systeme Electric
КлассификацияEC000042
ДанныеНормализованы
Инженерная поддержка
Проверить наличие на tehpst.ru
Цена и наличие — в каталоге tehpst.ru, основного сайта компании «Техпоставка». Откроется его поиск по артикулу 11215.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши44 мм
Номинальный ток25 А
Номинальное рабочее напряжение230 В
Частота50...60 Гц
Номин напряжение изоляции Ui500 В
Сечение одножильного жёсткого провода1...25 мм кв.
Описание и назначение
Автоматический выключатель ВА63 серии Домовой Schneider Electric, 1P + N, на номинальный ток 25А, характеристика С, с отключающей способностью 4500А, ширина 36 мм.
- Автоматические выключатели Домовой обеспечивают защиту цепей от токов перегрузки и короткого замыкания.
- Корпус выключателя сделан из инженерный полиамида – огнеупорного материала, стойкого к вибрациям и ударам.
В передней части корпус имеет двойные стенки, что обеспечивает дополнительную защиту.
- Монолитная лицевая панель выключателей защищает человека от выхлопа раскаленных газов при коротком замыкании.
- Механизм мгновенной коммутации увеличивает срок службы контактов выключателей на 30%.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000042.
Условия эксплуатации и безопасность 7
| Степень защиты - IP | IP20 |
|---|---|
| Рабочая температура окружающей среды | 25...60 °C |
| Механическая износостойкостьданные поставщика | 20000 циклы |
| Относительная влажностьданные поставщика | 95-95 % в 55-55 °C |
| Рабочая температура окружающей средыданные поставщика | -25-60 °C в единицах производителя |
| Степень защиты ipданные поставщика | IP20 в соответствии с IEC 60529 IP40 (модульный шкаф) в соответствии с IEC 60529 в единицах производителя |
| Температура окружающей среды при храненииданные поставщика | -40-70 °C |
Электрические и световые параметры 20
| Тип напряжения | AC (перемен.) |
|---|---|
| Номинальный ток | 25 А |
| Номинальное рабочее напряжение | 230 В |
| Частота | 50...60 Гц |
| Характеристика срабатывания - кривая тока | C |
| Номин напряжение изоляции Ui | 500 В |
| Класс токоограничения | 3 |
| Категория перенапряжения | 3 |
| Количество защищенных полюсов | 1 |
| Общ количество полюсов | 2 |
| Номинальное импульсное выдерживаемое напряжение | 4 кВ |
| Заданный участокданные поставщика | Россия Ukraine Kasakh |
| Индикатор наличия напряженияданные поставщика | аварийное срабатывание |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное рабочее напряжениеданные поставщика | 230 В переменный ток 50/60 Гц в единицах производителя |
| номинальный токданные поставщика | 25 А в единицах производителя |
| Описание полюсовданные поставщика | 1P + N |
| Предел срабатывания электромагнитного расцепителяданные поставщика | 5...10 x In |
| Частота сетиданные поставщика | 50/60 Гц |
| Число защищенных полюсовданные поставщика | 1 |
Материалы и конструкция 2
| Исполнение выключателяданные поставщика | защелкивающийся |
|---|---|
| Цветданные поставщика | белый |
Монтаж и подключение 4
| Подходит для установки заподлицо | Да |
|---|---|
| Индикатор положения контактаданные поставщика | да |
| Монтажная опораданные поставщика | DIN-рейка |
| Соединения – клеммыданные поставщика | клеммы туннельного типа (верхняя или нижняя) - 1...25 mm² - жесткий клеммы туннельного типа (верхняя или нижняя) - 1...16 mm² - гибкий |
Механические характеристики 1
| Момент затяжкиданные поставщика | 2-2 Н-м верхняя или нижняя |
|---|
Классификация и назначение 6
| Информация об исключениях по регламенту rohsданные поставщика | да |
|---|---|
| Область примененияданные поставщика | распределение |
| Стандартыданные поставщика | IEC 60898-1 IEC 60529 IEC 60068-1 |
| Тип приводаданные поставщика | тумблер |
| Тип продуктаданные поставщика | миниатюрный автоматический выключатель |
| Тип сетиданные поставщика | переменный ток |
Прочие характеристики 24
| Степень загрязнения | 2 |
|---|---|
| Отключение нейтрали | Нет |
| Возможна дополнит комплектация | Да |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В | 4.5 кА |
| номинальная рабочая отключающая способностьданные поставщика | 4500 кА 100 % Icn в соответствии с EN/МЭК 60898-1 |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Защита от замыкания на землюданные поставщика | без |
| Код кривойданные поставщика | C |
| Код совместимостиданные поставщика | DOMAE_MCB |
| Краткое название устройстваданные поставщика | Domae MCB |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Отключающая способностьданные поставщика | Icn 4500 А |
| Подготовка к работе в тропических условияхданные поставщика | 2 в соответствии с IEC 60068-1 |
| Положение нейтралиданные поставщика | слева |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Декларация по умолчанию (продукт вне сферы действия RoHS Китая) |
| Совместимость распределительного блока с гребенчатыми шинамиданные поставщика | Да |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Технология расцепителяданные поставщика | термомагнитный |
| Шаг 9 ммданные поставщика | 4 |
| Экологическая отчетнстьданные поставщика | ENVPEP1412031EN |
Размеры и упаковка
Изделие
| Монтажная глубина - ниши | 44 мм |
|---|---|
| Ширина по количеству модульных расстояний | 2 |
| Сечение одножильного жёсткого провода | 1...25 мм кв. |
| Сечение многожильного гибкого провода | 1...16 мм кв. |
| Длина зачистки проводовданные поставщика | 14 мм для верхняя или нижняя соединение |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.085 × 0.074 × 0.035 см | 0.18 | 0.00022015 | |
| Контейнер | 576 шт. | 1.2 × 0.8 × 0.45 м | 123.497 | 0.432 | — |
| Групповая упаковка | 6 шт. | 0.22 × 0.09 × 0.08 м | 1.12 | 0.001584 | |
| TRANSPORTING | 72 шт. | 0.4 × 0.3 × 0.3 м | 13.869 | 0.036 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.085 × 0.074 × 0.035 см
- Вес, кг
- 0.18
- Объём, м³
- 0.00022015
- EAN / GTIN
-
Контейнер
- В упаковке
- 576 шт.
- Габариты
- 1.2 × 0.8 × 0.45 м
- Вес, кг
- 123.497
- Объём, м³
- 0.432
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 6 шт.
- Габариты
- 0.22 × 0.09 × 0.08 м
- Вес, кг
- 1.12
- Объём, м³
- 0.001584
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 72 шт.
- Габариты
- 0.4 × 0.3 × 0.3 м
- Вес, кг
- 13.869
- Объём, м³
- 0.036
- EAN / GTIN
