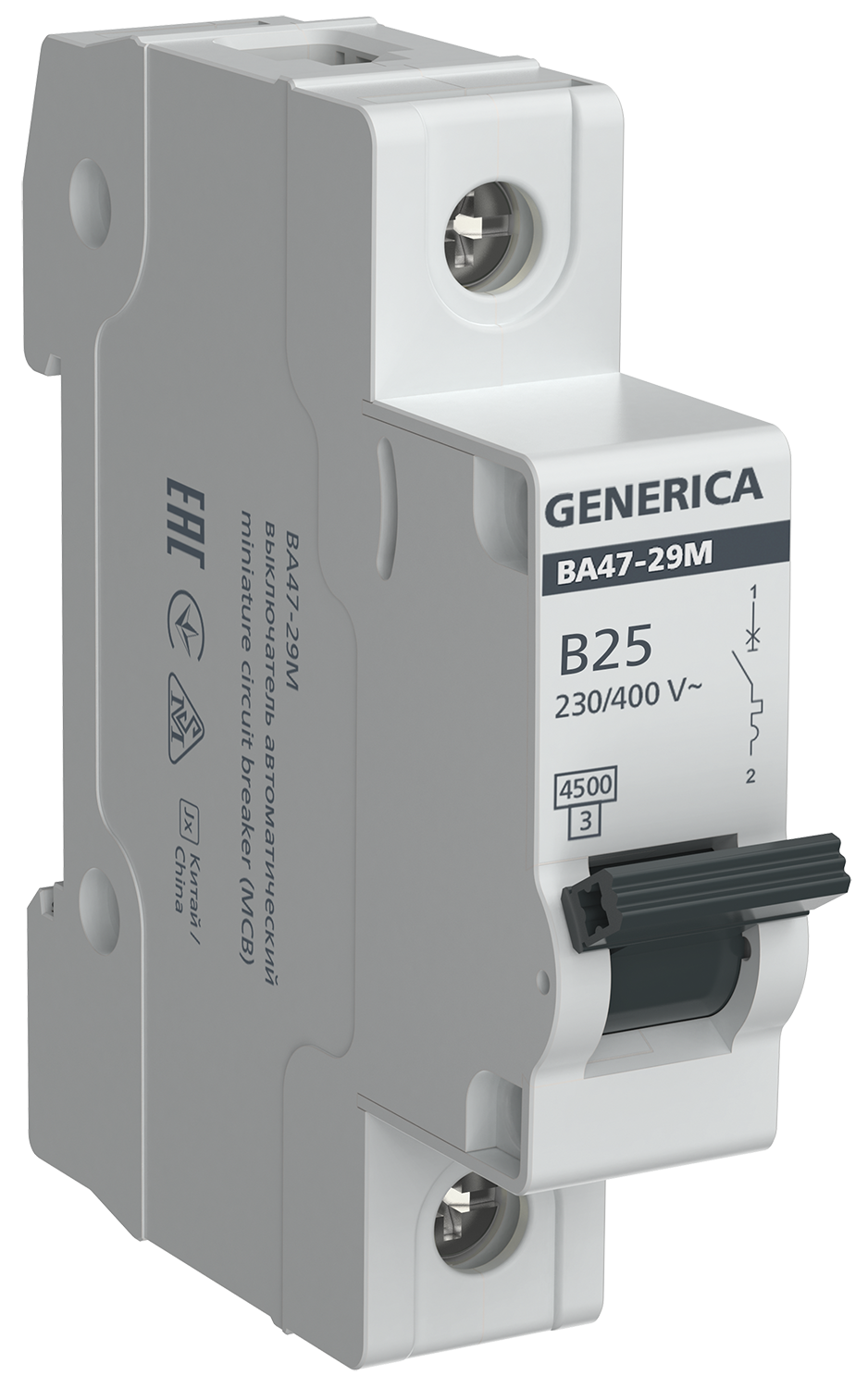

Изображение может отличаться от конкретного исполнения.
GENERICA
Автоматический выключатель ВА47-29М 1P 25А 4,5кА B GENERICA
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Описание и назначение
Автоматические выключатели ВА47-29M GENERICA предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29M рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -40...50 °C |
| Климатическое исполнениеданные поставщика | УХЛ4 |
| Мех износостойкостьданные поставщика | 10000 циклов |
| Наличие взрывозащитыданные поставщика | Без взрывозащиты |
| Электр износостойкостьданные поставщика | 4000 циклов |
Электрические и световые параметры 14
| Тип напряженияEF000187 | Переменный (AC) |
|---|---|
| Номинальный токEF000227 | 25 |
| Номинальное рабочее напряжениеEF000228 | 230 |
| ЧастотаEF000416 | 50 |
| Режим работыEF000453 | Продолжительный-S1 |
| Характеристика срабатывания - кривая токаEF000889 | B |
| Количество полюсовEF001391 | 1 |
| Класс токоограниченияEF002568 | 3 |
| Номин импульсное выдерживаемое напряжениеEF002578 | 4 |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 1 |
| Класс защиты от поражения электрическим токомданные поставщика | 0 |
| Наличие электромагнитного расцепителяданные поставщика | Да |
| Наличие электронного расцепителяданные поставщика | Нет |
Монтаж и подключение 5
| Тип монтажаEF000003 | на DIN-рейку |
|---|---|
| Тип подключенияEF003961 | Винтовое соединение |
| Подходит для установки заподлицоEF006573 | Да |
| Возможность присоединения шинданные поставщика | PIN (штырь) |
| Тип монтажной рейкиданные поставщика | ТН-35 |
Классификация и назначение 2
| Тип расцепителяEF007007 | Тепловой, электромагнитный |
|---|---|
| Сфера примененияданные поставщика | Бытовое |
Прочие характеристики 10
| С задержкойEF001541 | Нет |
|---|---|
| Потери энергииEF005387 | 4.5 |
| Отключение нейтралиEF005997 | Нет |
| Отключающая способность по EN 60898EF006064 | 4,5 |
| Возможна дополнит комплектацияEF008148 | Нет |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 ВEF009555 | 4.5 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556 | 4.5 |
| Наличие дифференциального расцепителяданные поставщика | Нет |
| Наличие теплового расцепителяданные поставщика | Да |
| Ремонтопригодностьданные поставщика | Нет |
Размеры и упаковка
Изделие
| Макс сечение входящего кабеляEF000267 | 25 |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 1 |
| Сечение одножильного жёсткого проводаEF007337 | 1...25 |
| Сечение многожильного гибкого проводаEF007343 | 1...25 |
| Вес одного полюсаданные поставщика | 0,085 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица НЕ УКАЗАН | 1 шт | 0.075 × 0.018 × 0.08 см | 0.092 | 0.000154 | |
| Групповая упаковка ГОФРОКОРОБ | 12 шт | 0.222 × 0.086 × 0.078 м | 1.1 | 0.001848 | |
| TRANSPORTING ГОФРОКОРОБ | 144 шт | 0.54 × 0.235 × 0.175 м | 13.2 | 0.022176 |
-
Базовая единица НЕ УКАЗАН
- В упаковке
- 1 шт
- Габариты
- 0.075 × 0.018 × 0.08 см
- Вес, кг
- 0.092
- Объём, м³
- 0.000154
- EAN / GTIN
-
Групповая упаковка ГОФРОКОРОБ
- В упаковке
- 12 шт
- Габариты
- 0.222 × 0.086 × 0.078 м
- Вес, кг
- 1.1
- Объём, м³
- 0.001848
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 144 шт
- Габариты
- 0.54 × 0.235 × 0.175 м
- Вес, кг
- 13.2
- Объём, м³
- 0.022176
- EAN / GTIN
