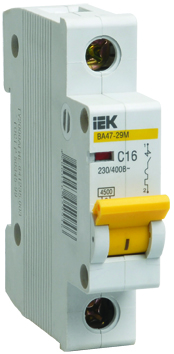

KARAT Автоматический выключатель ВА47-29 1P B 20А 4,5кА IEK
IEK · артикул MVA20-1-020-B
Изображение может отличаться от конкретного исполнения.
IEK
Автоматический выключатель ВА47-29М 1P 20A 4,5кА B IEK
ИсточникКаталог IEK
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Тип монтажана DIN-рейку
Частота50
Тип напряженияПеремен./постоян. (AC/DC)
Монтажная глубина - ниши75
Номинальный ток20
Номинальное рабочее напряжение230
Макс сечение входящего кабеля25
Характеристика срабатывания - кривая токаB
Описание и назначение
Автоматические выключатели ВА47-29М предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку.
Автоматические выключатели ВА47-29М рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий и на производстве.
Выключатель награжден золотой медалью 15-й международной выставки "Электро-2006" в номинации "Лучшее электрооборудование" за решение, обеспечивающее электробезопасность в жилых домах и на производстве, высокие технические и эргономические характеристики.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Климатическое исполнениеданные поставщика | УХЛ4 |
| Наличие взрывозащитыданные поставщика | Без взрывозащиты |
Электрические и световые параметры 13
| ЧастотаEF000034 | 50 |
|---|---|
| Тип напряженияEF000187 | Перемен./постоян. (AC/DC) |
| Номинальный токEF000227 | 20 |
| Номинальное рабочее напряжениеEF000228 | 230 |
| Характеристика срабатывания - кривая токаEF000889 | B |
| Количество полюсовEF001391 | 1 |
| Класс токоограниченияEF002568 | 3 |
| Количество защищенных полюсовEF005548 | 1 |
| Общ количество полюсовEF008618 | 1 |
| Номин напряжение постоян тока - DCEF008799 | ≤ 48 |
| Количество силовых полюсовданные поставщика | 1 |
| Наличие электромагнитного расцепителяданные поставщика | Да |
| Наличие электронного расцепителяданные поставщика | Нет |
Монтаж и подключение 3
| Тип монтажаEF000003 | на DIN-рейку |
|---|---|
| Тип подключенияEF003961 | Винтовое соединение |
| Тип монтажной рейкиданные поставщика | 35x7.5 |
Классификация и назначение 2
| Тип расцепителяEF007007 | Тепловой, электромагнитный |
|---|---|
| Сфера примененияданные поставщика | Промышленное и бытовое |
Прочие характеристики 8
| Потери энергииEF005387 | 4.5 |
|---|---|
| Отключающая способность по EN 60898EF006064 | 4,5 |
| Возможна дополнит комплектацияEF008148 | Да |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 ВEF009555 | 4.5 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 ВEF009556 | 4.5 |
| Время срабатывания расцепителя в зоне КЗ tmданные поставщика | 0,1 с |
| Наличие дифференциального расцепителяданные поставщика | Нет |
| Наличие теплового расцепителяданные поставщика | Да |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 75 |
|---|---|
| Макс сечение входящего кабеляEF000267 | 25 |
| Ширина по количеству модульных расстоянийEF002950 | 1 |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица БЕЗ УПАКОВКИ | 1 шт | 0.075 × 0.018 × 0.084 см | 0.104 | 0.000113 | |
| Групповая упаковка ГОФРОКОРОБ | 12 шт | 0.22 × 0.08 × 0.075 м | 1.42 | 0.00132 | |
| TRANSPORTING ГОФРОКОРОБ | 144 шт | 0.53 × 0.235 × 0.175 м | 14.976 | 0.0217962 |
-
Базовая единица БЕЗ УПАКОВКИ
- В упаковке
- 1 шт
- Габариты
- 0.075 × 0.018 × 0.084 см
- Вес, кг
- 0.104
- Объём, м³
- 0.000113
- EAN / GTIN
-
Групповая упаковка ГОФРОКОРОБ
- В упаковке
- 12 шт
- Габариты
- 0.22 × 0.08 × 0.075 м
- Вес, кг
- 1.42
- Объём, м³
- 0.00132
- EAN / GTIN
-
TRANSPORTING ГОФРОКОРОБ
- В упаковке
- 144 шт
- Габариты
- 0.53 × 0.235 × 0.175 м
- Вес, кг
- 14.976
- Объём, м³
- 0.0217962
- EAN / GTIN
