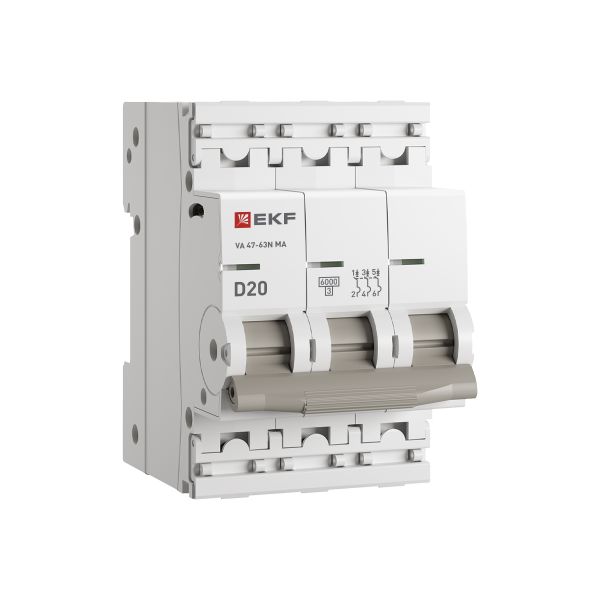

Автоматический выключатель 3P 20А (D) 6кА ВА 47-63M без теплового расцепителя EKF PROxima
EKF · артикул mcb4763m-6-3-20D-pro
Изображение может отличаться от конкретного исполнения.
EKF
Автоматический выключатель ВА 47-63N MA 3P 20А (D) 6кА без теплового расцепителя PROXIMA EKF
ИсточникКаталог EKF
КлассификацияEC000042
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Монтажная глубина - ниши74 мм
Номинальный ток20 А
Номинальное рабочее напряжение400 В
Частота50...60 Гц
Номин напряжение изоляции Ui660 В
Отключающая способность по EN 608986 кА
Сечение одножильного жёсткого провода1...25 мм кв.
Сечение многожильного гибкого провода1...16 мм кв.
Описание и назначение
Автоматические выключатели ВА 47-63N MA без теплового расцепителя 6кА PROXIMA EKF являются обновлённой платформой успешно зарекомендовавшей себя на рынке линейки автоматических выключателей ВА 47-63М 6кА PROXIMA EKF. Автоматические выключатели являются механическими коммутационными аппаратами, производятся в одно-, двух- и трехполюсном исполнении и соответствуют ГОСТ IEC 60898-1. Выключатели данной серии оснащены электромагнитным расцепителем защиты от короткого замыкания. Тепловой расцепитель защиты от перегрузки отсутствует. Особенностью данной серии является усовершенствованная конструкция. В выключателях имеются пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателей усилен дополнительными заклепками для обеспечения его максимальной жесткости. Выключатели оборудованы удобной рукояткой управления, обеспечивающей надежное оперирование аппаратами. На лицевой панели автоматических выключателей имеется цветовой индикатор реального состояния контактов. Конструкция двухпозиционного зажима обеспечивает удобный монтаж выключателя на DIN-рейку.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Степень защиты - IPEF005474 | IP20 |
|---|---|
| Рабочая температура окружающей средыEF007515 | -40...55 °C |
| Коммутационная износостойкость, кол-во цикловданные поставщика | 10000 |
| Механическая износостойкость, кол-во цикловданные поставщика | 20000 |
Электрические и световые параметры 11
| Тип напряженияEF000187 | AC (перемен.) |
|---|---|
| Номинальный токEF000227 | 20 А |
| Номинальное рабочее напряжениеEF000228 | 400 В |
| ЧастотаEF000416 | 50...60 Гц |
| Характеристика срабатывания - кривая токаEF000889 | D |
| Номин напряжение изоляции UiEF001366 | 660 В |
| Класс токоограниченияEF002568 | 3 |
| Категория перенапряженияEF002569 | 3 |
| Количество защищенных полюсовEF005548 | 3 |
| Общ количество полюсовEF008618 | 3 |
| Номинальное импульсное выдерживаемое напряжениеEF011980 | 4 кВ |
Монтаж и подключение 2
| Подходит для установки заподлицоEF006573 | Да |
|---|---|
| Способ крепления (монтажа)данные поставщика | DIN-рейка |
Классификация и назначение 3
| Серияданные поставщика | PROxima |
|---|---|
| Серия продукцииданные поставщика | ВА 47-63N MA |
| Тип расцепителяданные поставщика | Электромагнитный |
Прочие характеристики 9
| Степень загрязненияEF002570 | 2 |
|---|---|
| Отключение нейтралиEF005997 | Нет |
| Отключающая способность по EN 60898EF006064 | 6 кА |
| Возможна дополнит комплектацияEF008148 | Да |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 ВEF009555 | 6 кА |
| Гарантийный срок хранения, летданные поставщика | 7 |
| Гарантийный срок эксплуатации, летданные поставщика | 7 |
| Есть штрихкод на каждой штуке товараданные поставщика | Да |
| Срок службы, летданные поставщика | 20 |
Размеры и упаковка
Изделие
| Монтажная глубина - нишиEF000218 | 74 мм |
|---|---|
| Ширина по количеству модульных расстоянийEF002950 | 3 |
| Сечение одножильного жёсткого проводаEF007337 | 1...25 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 1...16 мм кв. |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 1 шт. | 0.073 × 0.0534 × 0.083 см | 0.3 | 0.000324 | |
| Групповая упаковка (4 шт) | 4 шт. | 0.08 × 0.227 × 0.077 м | 1.25 | 0.00139832 | |
| Транспортная упаковка коробка (40 шт) | 40 шт. | 0.24 × 0.43 × 0.18 м | 12 | 0.018576 |
-
Базовая единица шт
- В упаковке
- 1 шт.
- Габариты
- 0.073 × 0.0534 × 0.083 см
- Вес, кг
- 0.3
- Объём, м³
- 0.000324
- EAN / GTIN
-
Групповая упаковка (4 шт)
- В упаковке
- 4 шт.
- Габариты
- 0.08 × 0.227 × 0.077 м
- Вес, кг
- 1.25
- Объём, м³
- 0.00139832
- EAN / GTIN
-
Транспортная упаковка коробка (40 шт)
- В упаковке
- 40 шт.
- Габариты
- 0.24 × 0.43 × 0.18 м
- Вес, кг
- 12
- Объём, м³
- 0.018576
- EAN / GTIN
